- EOL
|
Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne czujniki temperatury w tej kategorii. |
Specyfikacja
- Układ MXL90614ESF (dokumentacja)
- Napięcie zasilania: od 3,0 V do 5,0 V
- Zakres pomiaru temperatury obiektu: -70 °C do +380 °C
- Zakres pomiaru temperatury otoczenia: -40 °C do 125 °C
- Interfejs komunikacyjny: I2C (TWI)
- Wbudowane rezystory podciągające linie SDA i SCL
- Wprowadzenia: złącza goldpin raster 2,54 mm (w zestawie do samodzielnego lutowania)
- Wymiary płytki: 16 x 11 mm
Opis

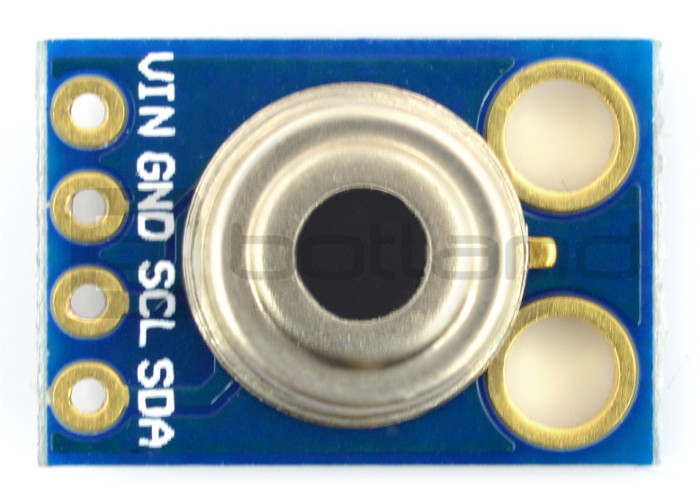

Czujnik do pomiaru temperatury, który wykorzystuje analizę promieniowania podczerwonego. Komunikuje się przez magistralę I2C. Pracuje z napięciem od 3,0 V do 5,0 V.
Do komunikacji z jednostką centralną służy popularna magistrala I2C (TWI). Moduł posiada niezbędne do poprawnego działania układu elementy pasywne. Wyprowadzeniami są popularne złącza goldpin, umożliwiające podłączenie czujnika za pomocą przewodów lub bezpośrednie wpięcie w płytkę stykową.
|
Produkt kompatybilny z Arduino W sieci można znaleźć bibliotekę wraz z przykładowym programem dla użytkowników Arduino. |
Wyprowadzenia
Czujnik posiada cztery wyprowadzenia do samodzielnego montażu złącz typu goldpin - raster 2,54 mm (w zestawie). W celu wykorzystania biblioteki Arduino należy podłączyć moduł zgodnie z poniższą tabelką.
|
Nazwa |
Arduino |
Opis |
|---|---|---|
| VIN | 5V | Napięcie zasilania modułu z zakresu od 3,0 V do 5,0 V. |
| GND | GND | Masa układu. |
| SCL | A5 | Linia zegarowa magistrali I2C (TWI). |
| SDA | A4 | Linia danych magistrali I2C (TWI). |
