Opis produktu: E-paper Hat (B) 2,7'' 264 x 176 px - moduł z wyświetlaczem trójkolorowym - nakładka do Raspberry Pi - Waveshare 13357
Ekran typu e-paper o przekątnej 2,7" w technologi E-Ink o rozdzielczości 264 x 176 px. Pracuje z napięciem od 3,3 V, komunikuje się poprzez interfejs SPI. Dzięki technologii e-paper urządzenie nie męczy oczu. Do płytki zostały dolutowane złącza goldpin do bezpośredniego podłączenia do GPIO Raspberry Pi.
Dzięki technologii e-paper urządzenie nie męczy oczu, tak jak robią to tradycyjne wyświetlacze. Można je stosować do czytania e-booków i czasopism elektronicznych.
Moduł posiada 8-pinowe złącze.
Producent udostępnia przewodnik użytkownika dla Arduino i Raspberry Pi.
Podłączenie z Raspberry Pi
Moduł posiada 8-pinowe złącze. Przedmiotem sprzedaży jest wyświetlacz, minikomputer Raspberry Pi należy nabyć osobno.

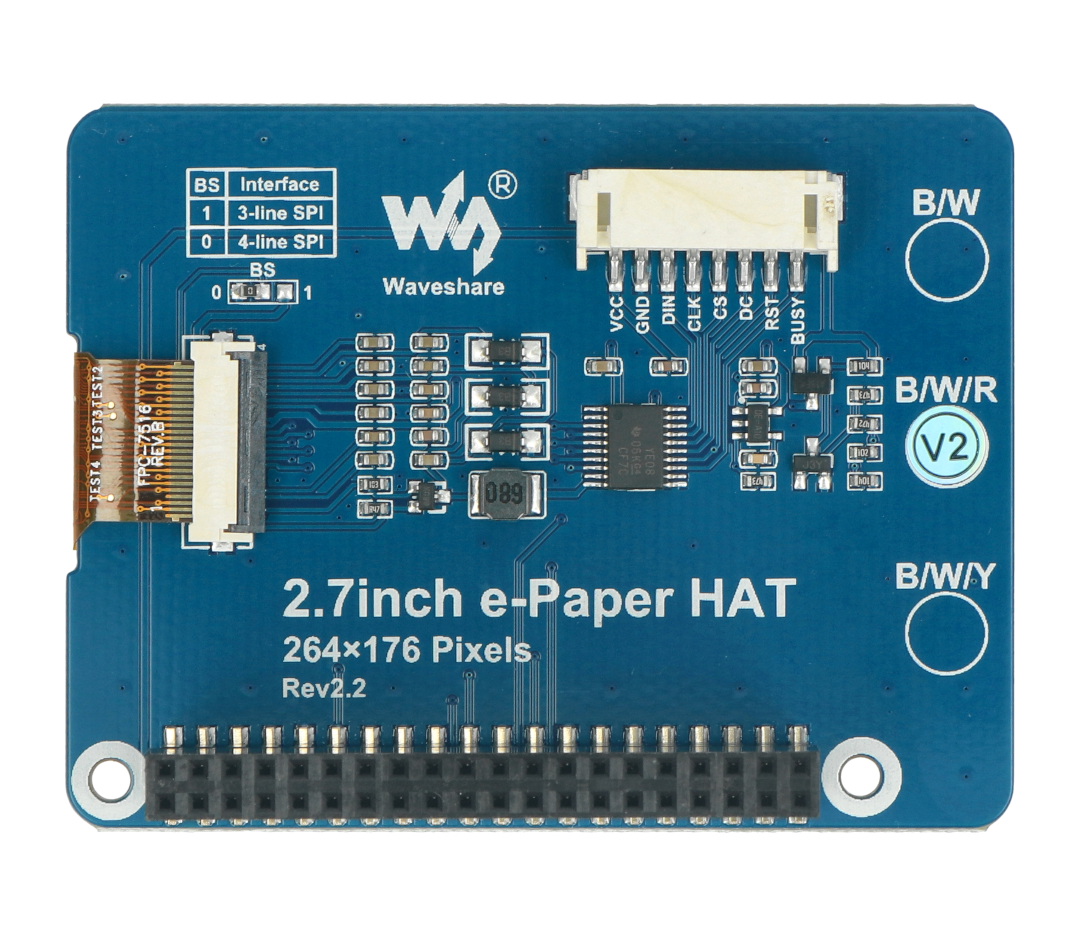

Opis wyprowadzeń
| Pin | Opis |
|---|---|
| VCC | Napięcie zasilania 3,3 V / 5 V |
| GND | Masa układu. |
| DIN | Pin MOSI interfejsu SPI. |
| CLK | Pin zegarowy interfejsu SPI. |
| CS | Chip select aktywowany stanem niskim. |
| DC |
Wybór dane / komendy. Stan wysoki - dane Stan niski - komendy |
| RST | Zewnętrzny reset aktywowany stanem niskim. |
| BUSY | Wyjście statusu zajętości, aktywowany stanem niskim. |
Specyfikacja E-paper Hat
- Napięcie zasilania: 3,3 V / 5 V
- Moc zasilania (przy odświeżaniu ekranu): 26,4 mW
- Interfejs: SPI
- Wymiary zewnętrzne: 74 x 56 mm
- Wymiary wyświetlacza: 57,29 x 38,19 mm
- Piksel: 0,217 x 0,217 mm
- Wyświetlane kolory: czarny, biały, czerwony
- Poziom szarości: 2
- Złącza:
- listwa goldpin 40-pin
- złącze 8 pin
- Czas odświeżania: 15 s
- Rozdzielczość: 264 x 176 px
- Kąt widzenia: 170°

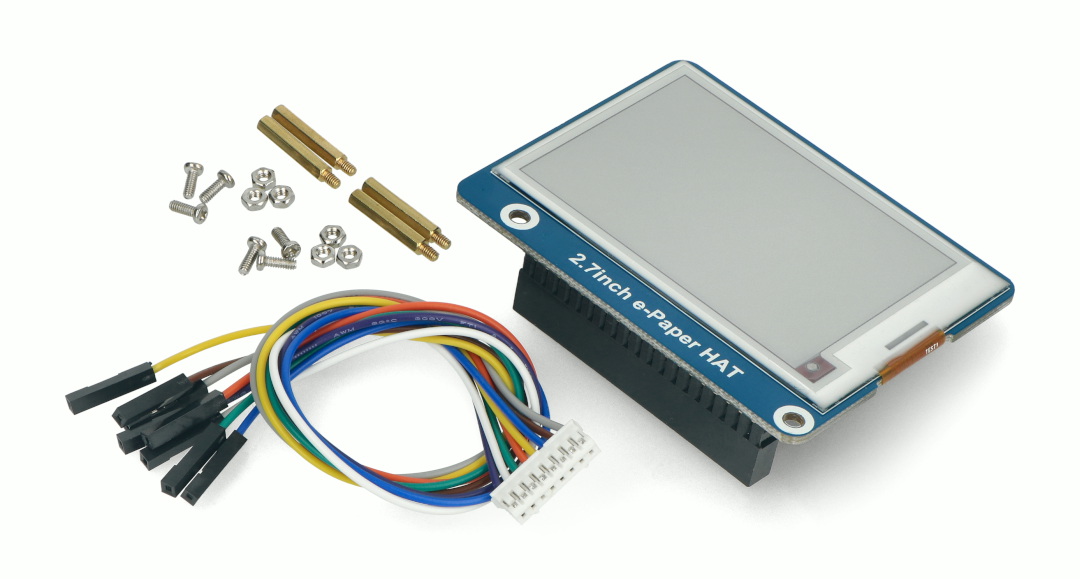

Zawartość zestawu.
Niewielka nakładka Raspberry Pi Hat z ekranem 2,7”

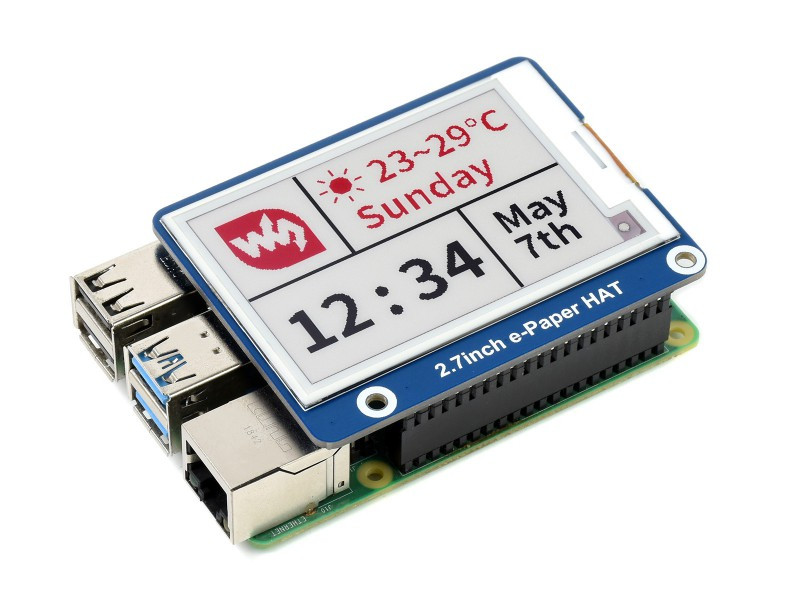

E-paper Hat (B) 2,7'' 264x176px - moduł z wyświetlaczem trójkolorowym - nakładka do Raspberry Pi - Waveshare 13357 ma postać modułu Rapsberry Pi Hat, wpinanego bezpośrednio na złącze GPIO minikomputera za pośrednictwem przedłużonego gniazda goldpin.
Nakładka jest zasilana napięciem 3,3 V, a energooszczędna technologia e-paper pozwala zminimalizować pobór prądu do zaledwie 26,4 mW w czasie odświeżania grafiki. Warto wiedzieć, że w stanie statycznym (niezmieniająca się zawartość ekranu) wyświetlacz pobiera wielokrotnie niższy, praktycznie pomijalny prąd podtrzymujący zasilanie.
Nowoczesna technologia dostępna już dla Raspberry Pi
Komercyjnie dostępna technologia e-paper jest stosunkowo młoda, ale już zdążyła podbić serca wielu fanów nowych technologii. Znana głównie z czytników ebooków, teraz udostępniona została także miłośnikom „maliny”: w postaci nakładek oraz wyświetlaczy do zabudowy, podłączanych do minikomputera za pomocą taśmy FPC.
Moduł z wyświetlaczem trójkolorowym E-paper Hat (B) 2,7'' 264x176px sprawdzi się doskonale jako główny ekran Raspberry Pi, pozwalający na prezentację statycznych treści graficznych (zdjęć i innych grafik rastrowych), tekstu, a także rzadziej odświeżanych interfejsów okienkowych.
