Moduł z gniazdem JST SH 6-pin męskie - kątowe- Pololu 4770

Indeks: PLL-19485 EAN: 5903351246828
BOTLAND B. DERKACZ SPÓŁKA JAWNA Opinie z ekomi-pl.com

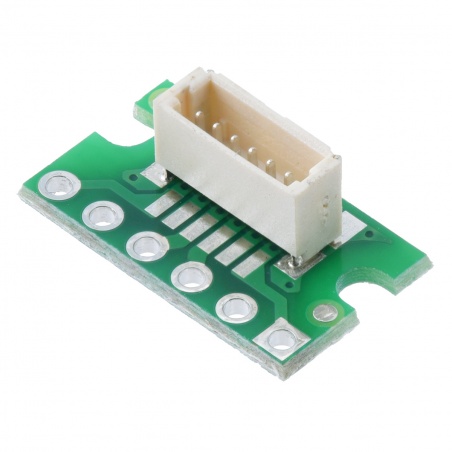

Płytka z gniazdem JST SH wykonana przez firmę Pololu. Moduł z gniazdem powstał w celu szybszego prototypowania z wtykiem i przewodem JST SH 6-pin. Wyposażony został w gniazdo z sześcioma pinami męskimi o rastrze 1 mm, które wyprowadzone zostały na piny o rastrze 2,54. Po wlutowaniu listwy goldpin, możliwe jest wpięcie modułu bezpośrednio w płytkę stykową, co znacznie ułatwia prototypowanie.
5,40 zł
4,39 zł netto

Wysyłka 24h
30 dni na zwrot
Producent: Pololu

Opis produktu: Moduł z gniazdem JST SH 6-pin męskie - kątowe- Pololu 4770

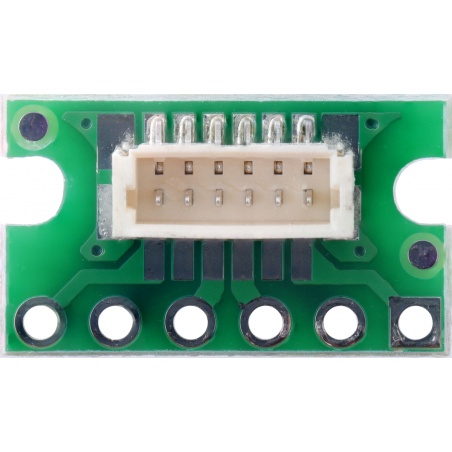

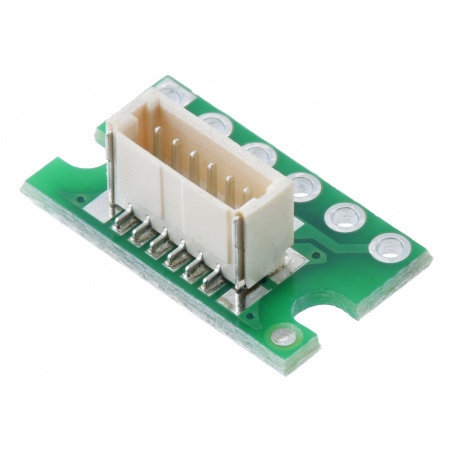

Płytka z gniazdem JST SH wykonana przez firmę Pololu. Moduł z gniazdem powstał w celu szybszego prototypowania z wtykiem i przewodem JST SH 6-pin. Wyposażony został w gniazdo z sześcioma pinami męskimi o rastrze 1 mm, które wyprowadzone zostały na piny o rastrze 2,54. Po wlutowaniu listwy goldpin, możliwe jest wpięcie modułu bezpośrednio w płytkę stykową, co znacznie ułatwia prototypowanie. Złącze to wykorzystane zostało w enkoderach magnetycznych dla silników micro marki Pololu. Z wykorzystaniem modułu cały układ można wpiąć w płytkę stykową i przetestować jego działania, zanim zostanie wdrożony w gotowy projekt.

W ofercie dostępny jest również moduł z gniazdem prostym oraz przewody JST SH 6-pin.

Dostępne moduły z gniazdem prostym i kątowymW ofercie dostępne moduły w wersji prostej oraz kątowej gniazda JST SH 6-pin.

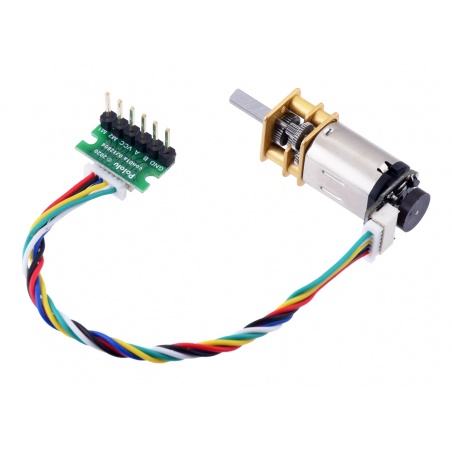

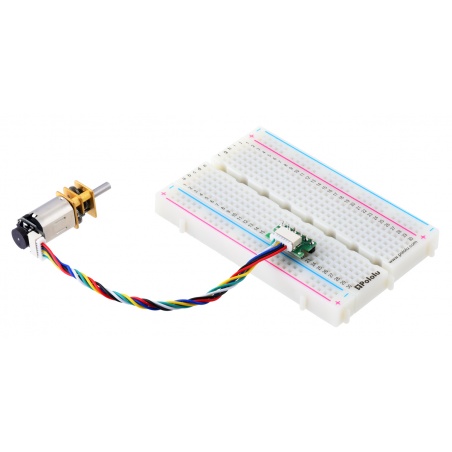

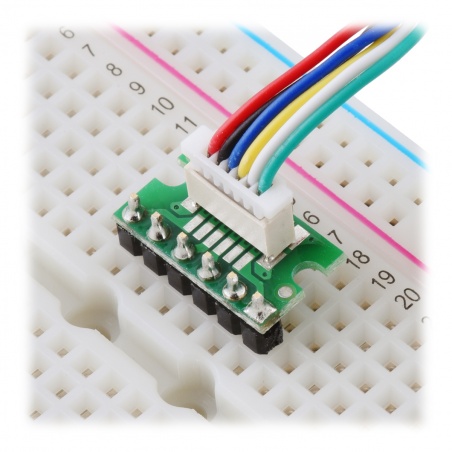

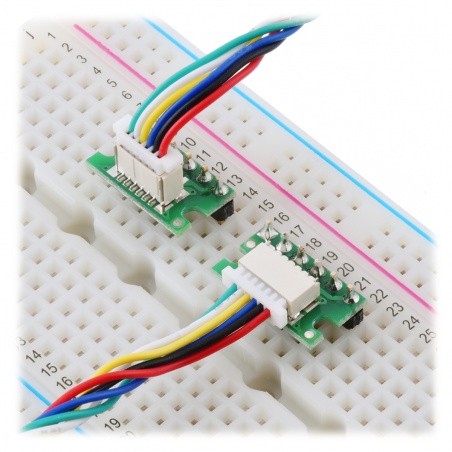

Przykład podłączenia modułuPrzykład podłączenia modułu z gniazdem JST SH 6-pin.

Specyfikacja modułu z gniazdem JST SH

  • Ilość pin: 6
  • Raster wyprowadzeń
    • złącze JST SH: 1 mm
    • moduł: 2,54 mm

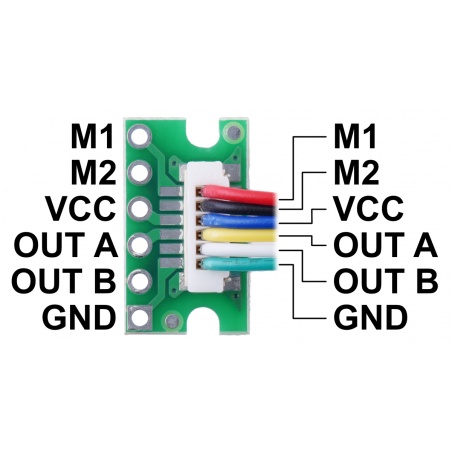

  • Opis żył:
    • Czerwony: zasilanie silnika (napięcie)
    • Czarny: zasilanie silnika (masa)
    • Niebieski: zasilanie enkodera (napięcie)
    • Żółty: wyjście A enkodera
    • Biały: wyjście B enkodera
    • Zielony: zasilanie enkodera (masa)

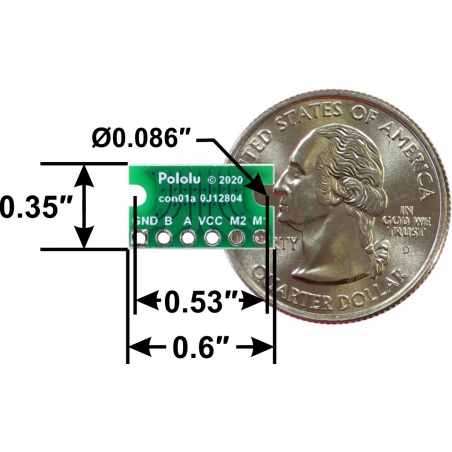

  • Wymiary: 15,2 x 8,9 x 1,02 mm
  • Masa: 0,5 g
Raster 1.00 mm
Ilość pinów 6
