Narzędzia w zestawie elektronika – Co jest potrzebne?

Czas czytania: 4 min.

Elektronika to dziedzina, która wymaga precyzji, wiedzy i odpowiednich narzędzi. Zarówno profesjonalni elektronicy, jak i amatorzy czy początkujący entuzjaści, potrzebują zestawu narzędzi, które ułatwią im pracę nad projektami. Dla początkujących elektroników wybór odpowiednich narzędzi może być wyzwaniem. Warto skupić się na podstawowych narzędziach, które są niezbędne do wykonywania prostych napraw i projektów.

Podstawowe narzędzia elektronika

Lutownica

Lutownica to jedno z podstawowych narzędzi każdego elektronika. Służy do łączenia elementów elektronicznych za pomocą stopu lutowniczego. Dla początkujących najlepszym wyborem będzie lutownica o mocy około 40-60 W z regulacją temperatury. Regulacja temperatury pozwala na dostosowanie ciepła do różnych rodzajów lutowanych materiałów, co zmniejsza ryzyko uszkodzenia delikatnych komponentów.

Lutownica kolbowa oporowa ZD-721B 60W.

Cyna lutownicza i topnik

Do lutowania potrzebna jest także cyna lutownicza oraz topnik. Cyna powinna mieć średnicę około 0,5-1 mm, co umożliwia precyzyjne lutowanie małych elementów. Dobrze jest wybrać cynę zawierającą topnik w rdzeniu, co ułatwia proces lutowania i poprawia jakość połączeń. Topnik pomaga w procesie lutowania, poprawiając przyczepność cyny do powierzchni elementów, zapobiegając powstawaniu zimnych lutów i korozji.

Cyna Cynel LC99.3 100g/0,7mm - bezołowiowa.

Odciągacz do cyny

Odsysacz do cyny ZD-190.

Odciągacz do cyny, znany również jako pompa do odsysania cyny, jest niezbędny do usuwania nadmiaru cyny z połączeń lutowniczych. Jest to przydatne narzędzie przy naprawach i modyfikacjach obwodów drukowanych. Dzięki odciągaczowi można łatwo poprawić błędnie wykonane połączenia lub usunąć komponenty z płytki bez uszkadzania ścieżek. Alternatywnie, można używać plecionki miedzianej, która wchłania ciepłą cynę i jest skutecznym narzędziem do czyszczenia nadmiaru lutowia.

Multimetr

Multimetr to wielofunkcyjne narzędzie pomiarowe, które umożliwia pomiar napięcia, prądu i rezystancji. Jest niezastąpiony przy diagnozowaniu problemów w obwodach elektronicznych. Początkującym elektronikom zaleca się zakup prostego multimetru cyfrowego, który jest łatwy w użyciu i dokładny. Multimetr cyfrowy zazwyczaj posiada automatyczny zakres, co ułatwia pomiary i minimalizuje ryzyko błędów. Dodatkowo funkcje takie jak test diod czy pomiar ciągłości obwodu są bardzo przydatne przy pracy z elektroniką.

Miernik uniwersalny UNI-T UT33D+.

Szczypce i obcinaczki

Szczypce i obcinaczki to podstawowe narzędzia ręczne, które są niezbędne do cięcia drutów i formowania elementów elektronicznych. Dobrze jest mieć szczypce płaskie oraz szczypce okrągłe do precyzyjnego manipulowania małymi komponentami. Szczypce płaskie są idealne do prostowania i formowania wyprowadzeń elementów, natomiast szczypce okrągłe są przydatne do gięcia i formowania precyzyjnych kształtów. Obcinaczki boczne pozwalają na szybkie i czyste cięcie drutów oraz przewodów.

Szczypce proste 125mm Vorel 42303 - czarne.

Pęsety

Zestaw pęset antystatycznych - ESD - 6szt.

To niezbędne narzędzia do manipulowania małymi elementami, takimi jak rezystory, kondensatory i układy scalone. Zaleca się zakup zestawu pęset o różnych kształtach końcówek, co pozwoli na pracę z różnymi komponentami. Pęsety z prostymi końcówkami są idealne do chwytania i umieszczania elementów, natomiast pęsety z zakrzywionymi końcówkami umożliwiają dostęp do trudno dostępnych miejsc na płytce drukowanej. Antystatyczne pęsety są również zalecane, aby zapobiec uszkodzeniom wrażliwych na ładunki elektrostatyczne komponentów.

Zestaw śrubokrętów precyzyjnych

Śrubokręty precyzyjne są niezbędne do montażu i demontażu obudów urządzeń elektronicznych oraz do pracy z małymi śrubami i elementami mocującymi. Zestaw powinien zawierać śrubokręty płaskie, krzyżakowe oraz torx o różnych rozmiarach. Dzięki temu możliwe jest otwieranie różnych typów urządzeń oraz praca z szerokim zakresem śrub i wkrętów. Ergonomiczne rękojeści i magnetyczne końcówki śrubokrętów zwiększają komfort pracy i precyzję.

05278_1a
Zestaw wkrętaków precyzyjnych Vorel 64310 - 6szt.

Dodatkowe przydatne narzędzia

Nożyk precyzyjny

Nożyk precyzyjny, często używany do cięcia taśm izolacyjnych, kabli i innych materiałów, jest przydatnym narzędziem w każdym warsztacie elektronicznym. Ostry nożyk z wymiennymi ostrzami pozwala na dokładne cięcia.

Nóż z ostrzem łamanym 18mm - Vorel 76182.

Lupa z podświetleniem, mata antystatyczna i taśmy izolacyjne

Te akcesoria są niezwykle przydatne przy pracy z małymi komponentami, umożliwiając dokładne oglądanie i manipulowanie elementami.

Lupa z podświetleniem zapewnia dodatkowe oświetlenie, co ułatwia pracę w słabo oświetlonych miejscach i zwiększa precyzję.

Mata antystatyczna jest istotna dla ochrony wrażliwych komponentów elektronicznych przed wyładowaniami elektrostatycznymi. Mata zapewnia bezpieczne środowisko pracy, minimalizując ryzyko uszkodzenia elementów podczas montażu i napraw.

Taśmy izolacyjnerurki termokurczliwe są niezbędne do izolowania połączeń elektrycznych i ochrony przewodów przed uszkodzeniami. Termokurczliwe rurki są szczególnie przydatne do zabezpieczania połączeń lutowanych, zapewniając trwałe i estetyczne wykończenie.

Lampa do blatu z lupą 5D i podświetlaniem LED - Rebel.

Narzędzia dla zaawansowanych elektroników

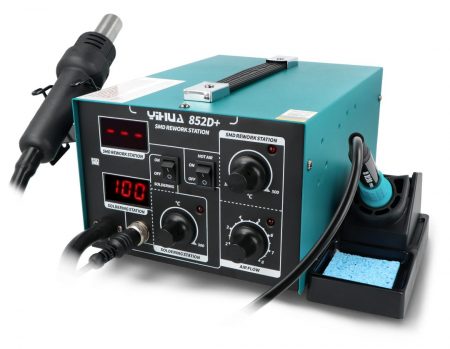

Stacja lutownicza

Stacja lutownicza jest bardziej zaawansowaną alternatywą dla zwykłej lutownicy. Oferuje regulację temperatury i często posiada dodatkowe funkcje, takie jak gorące powietrze do lutowania powierzchniowego. Jest to narzędzie niezbędne przy pracy z zaawansowanymi układami scalonymi i drobnymi komponentami.

19409_kwadrat
Stacja lutownicza 2w1 hotair i grotowa ATTEN ST-8802.

Oscyloskop

To zaawansowane narzędzie pomiarowe, które umożliwia obserwację przebiegów sygnałów elektrycznych. Jest niezastąpiony przy analizie i diagnozowaniu dynamicznych zachowań obwodów elektronicznych. Oscyloskop pozwala na dokładne monitorowanie sygnałów w czasie rzeczywistym.

13731_3b
Oscyloskop Siglent SDS-1102CML+.

Generator funkcji i zasilacz laboratoryjny

24359_1_kwadrat
Zasilacz laboratoryjny Korad U203 0-30V 10A.

Generator funkcyjny to urządzenie, które wytwarza sygnały elektryczne o różnych kształtach (np. sinusoidalny, prostokątny, trójkątny). Jest używany do testowania i diagnozowania układów elektronicznych, pozwalając na symulację różnych warunków pracy.

Zasilacz laboratoryjny pozwala na precyzyjne ustawienie napięcia i prądu zasilającego testowane obwody elektroniczne. Jest to niezbędne narzędzie do pracy z układami wymagającymi różnych poziomów zasilania. Dobre zasilacze laboratoryjne oferują regulację napięcia i prądu, a także funkcje ochrony przed przeciążeniem i zwarciem.

Mikroskop cyfrowy i analizator logiczny

Mikroskop cyfrowy jest przydatny przy pracy z bardzo małymi komponentami, takimi jak elementy powierzchniowe (SMD). Pozwala na dokładne oglądanie i manipulowanie elementami.

Analizator logiczny to narzędzie, które pozwala na analizę sygnałów cyfrowych w obwodach elektronicznych. Jest niezastąpiony przy pracy z mikroprocesorami, mikrokontrolerami i innymi układami cyfrowymi. Analizator logiczny umożliwia przechwytywanie i interpretację sygnałów, co ułatwia debugowanie i optymalizację kodu oraz sprzętu.

Podsumowanie

Rodzaj i liczba narzędzi wykorzystywanych w elektronice jest ściśle uzależniona od specjalizacji konkretnej osoby. Inne narzędzia są wykorzystywane do diagnostyki i naprawy nowoczesnych smartfonów, a inne do naprawy płyt głównych komputerów. Z tego powodu w praktycznie każdym warsztacie elektronicznym można znaleźć inne narzędzia i akcesoria.
