MCP2515 to zaawansowany układ, który przenosi komunikację poprzez magistralę CAN na nowy poziom, oferując precyzję i niezawodność. Czy chciałbyś dowiedzieć się więcej o tym, czym jest MCP2515 i w jaki sposób może stać się kluczowym elementem Twojego projektu? Z tego artykułu dowiesz się, jakie zalety niesie ze sobą jego zastosowanie i jak można go zintegrować z platformą Feather, aby stworzyć elastyczne i wydajne rozwiązania komunikacyjne.
Co to jest MCP2515?
Układ MCP2515 to kluczowy element w systemach komunikujących się za pomocą magistrali CAN. Jako kontroler CAN, MCP2515 odgrywa fundamentalną rolę w konwersji danych między mikrokontrolerem a fizyczną warstwą magistrali CAN. Specjalizuje się w obsłudze przesyłania komunikatów CAN, co pozwala na szybką i efektywną wymianę informacji w układach elektronicznych, takich jak systemy motoryzacyjne. Kontroler ten jest programowalny i współpracuje z interfejsem SPI, co umożliwia łatwą integrację z różnymi platformami sprzętowymi, w tym popularnymi modułami z rodziny Feather. Podstawowe funkcje MCP2515 obejmują:
- Kontrola transmisji i odbioru danych zgodnie ze standardem CAN 2.0B.
- Możliwość pracy z szybkością komunikacji do 1 Mb/s.
- Integracja z układami 8-bitowymi dzięki stosunkowo prostej konfiguracji i sterowaniu.
- Obsługa do 32 filtrów i dwóch buforów masowych, co zwiększa elastyczność przesyłania danych.
Dzięki MCP2515 moduł komunikacji realizuje złożone operacje, które w przeciwnym razie wymagałyby znacznych zasobów obliczeniowych. Oferuje on łatwy sposób na zaimplementowanie komunikacji CAN w szerokiej gamie urządzeń, co czyni go idealnym rozwiązaniem dla projektów IoT i automatyzacji.
Dlaczego używać MCP2515?
Wybór MCP2515 jako kluczowego komponentu w projektach komunikacyjnych opartych na magistrali CAN niesie ze sobą szereg korzyści, które trudno przecenić. Jednym z największych atutów jest prostota integracji z różnymi platformami sprzętowymi, co czyni go niezwykle uniwersalnym rozwiązaniem. Dzięki wsparciu dla interfejsu SPI, MCP2515 pozwala na łatwe łączenie z szeroką gamą mikrokontrolerów, co znacząco przyspiesza proces tworzenia prototypów oraz wdrażania gotowych rozwiązań. Zalety MCP2515 obejmują również jego zdolność do obsługi komunikacji CAN z szybkością do 1 Mb/s, co zapewnia płynne i efektywne przesyłanie danych w systemach, gdzie niezawodność i szybkość są kluczowe.
Kolejną korzyścią z zastosowania MCP2515 jest jego wysoka elastyczność w zarządzaniu danymi. Dzięki wsparciu dla 32 filtrów i dwóch buforów masowych, układ ten umożliwia precyzyjną kontrolę nad przesyłanymi komunikatami, co jest niezwykle istotne w projektach o złożonej strukturze komunikacyjnej. MCP2515 jest również doskonałym wyborem dla projektów IoT oraz w systemach automatyzacji, gdzie wymagana jest niezawodna i efektywna wymiana informacji między urządzeniami. Dzięki tym cechom układ ten staje się nieocenionym narzędziem, wspierającym realizację nowoczesnych projektów wymagających zaawansowanej komunikacji CAN.
Jak działa MCP2515 z magistralą CAN?
Układ MCP2515 integruje się z magistralą CAN poprzez precyzyjnie zorganizowany proces transmisji danych, w którym kluczową rolę odgrywa interfejs SPI. Działanie MCP2515 polega na konwersji danych między mikrokontrolerem a warstwą fizyczną CAN, co odbywa się poprzez efektywne zarządzanie przesyłaniem komunikatów. Kontroler wykrywa pojawienie się nowego komunikatu w magistrali CAN, przetwarza go i odpowiednio przekazuje do mikrokontrolera za pośrednictwem interfejsu SPI. Dzięki temu, MCP2515 umożliwia płynną, niezawodną wymianę informacji między różnymi częściami systemu, przy jednoczesnym zachowaniu pełnej zgodności z protokołem CAN 2.0B. Podstawowe zadania MCP2515 obejmują:
- Przetwarzanie komunikatów CAN zgodnie ze skonfigurowanymi filtrami i maskami, co zwiększa precyzję ich odbioru.
- Efektywne zarządzanie buforami danych, zapewniając płynny przepływ informacji przy dużych obciążeniach.
- Synchronizację z magistralą CAN przy pomocy rozbudowanych mechanizmów sterujących, które minimalizują zakłócenia.
Dzięki zastosowaniu MCP2515 w połączeniu z interfejsem SPI, projektanci systemów mogą z łatwością implementować zaawansowane funkcje komunikacyjne, co sprawia, że układ ten jest idealnym wyborem w nowoczesnych aplikacjach wymagających solidnej i szybkiej transmisji danych zgodnie z normami CAN.

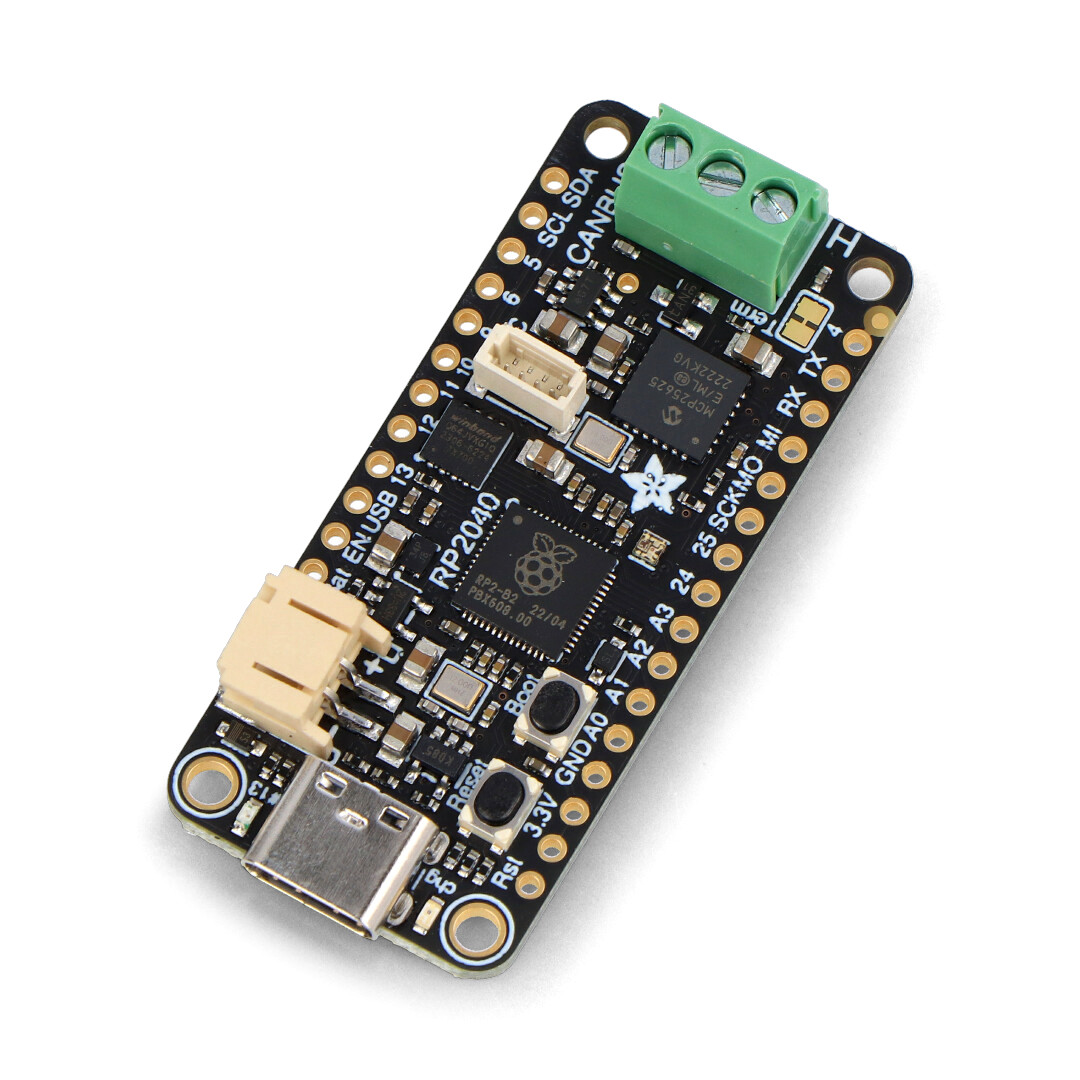

Konfiguracja MCP2515 z platformą Feather
Konfiguracja MCP2515 z platformą Feather jest kluczowym krokiem do stworzenia efektywnego i elastycznego systemu komunikacyjnego z magistralą CAN. Integracja sprzętowa MCP2515 z Feather polega na połączeniu między wyprowadzeniami interfejsu SPI na obu modułach. MCP2515 wymaga zasilania oraz podłączenia do linii MOSI, MISO, SCK i CS dostępnych na płytce Feather, co zapewnia prawidłowy przepływ danych. Dodatkowo, jednym z wymogów konfiguracji sprzętowej jest podłączenie pinu przerwania MCP2515 do dowolnego pinu GPIO na Feather, który może obsługiwać przerwania zewnętrzne.
W kontekście oprogramowania, niezbędne jest wykorzystanie odpowiednich bibliotek do obsługi MCP2515, które pozwalają na skonfigurowanie tego układu do współpracy z Feather. Proces ten obejmuje:
- Instalację biblioteki MCP_CAN w środowisku Arduino IDE, co daje dostęp do funkcji zarządzających protokołem CAN.
- Skompilowanie i wgranie przykładowego kodu, aby przetestować komunikację między MCP2515 a Feather.
- Precyzyjną konfigurację filtrów i masek w kodzie, aby idealnie dostosować system do specyfiki projektu.
Dzięki tym krokom konfiguracja MCP2515 z platformą Feather staje się efektywnym sposobem na implementację niezawodnej komunikacji CAN, co jest nieocenione w projektach IoT i automatyzacji.
Przykłady zastosowań MCP2515
Zastosowania MCP2515 są niezwykle szerokie dzięki jego uniwersalności w projektach CAN. W licznych układach elektronicznych znajduje on zastosowanie jako niezawodny kontroler komunikacji biblioteki protokołem CAN. Przykłady projektów CAN, które korzystają z MCP2515, obejmują m.in.:
- Systemy motoryzacyjne, gdzie obsługuje wymianę danych między modułami pojazdu.
- Projekty IoT, w których kluczowa jest integracja i komunikacja między urządzeniami w sieci.
- Systemy przemysłowe, wymagające efektywnej komunikacji między maszynami w produkcji.
