Klucz tranzystorowy to podstawowy element stosowany w wielu obwodach elektronicznych, pozwalający na sterowanie przepływem prądu. Dzięki swojej prostocie i efektywności klucz tranzystorowy znajduje szerokie zastosowanie w różnych dziedzinach elektroniki. Działa na zasadzie zmiany stanu przewodzenia tranzystora, co umożliwia kontrolę prądu w obwodzie za pomocą sygnału sterującego. Klucz tranzystorowy może być wykorzystywany zarówno w trybie nasycenia, jak i w trybie wyłączenia, co pozwala na jego pracę jako przełącznik. Co jeszcze warto o nim wiedzieć?
Budowa klucza tranzystorowego

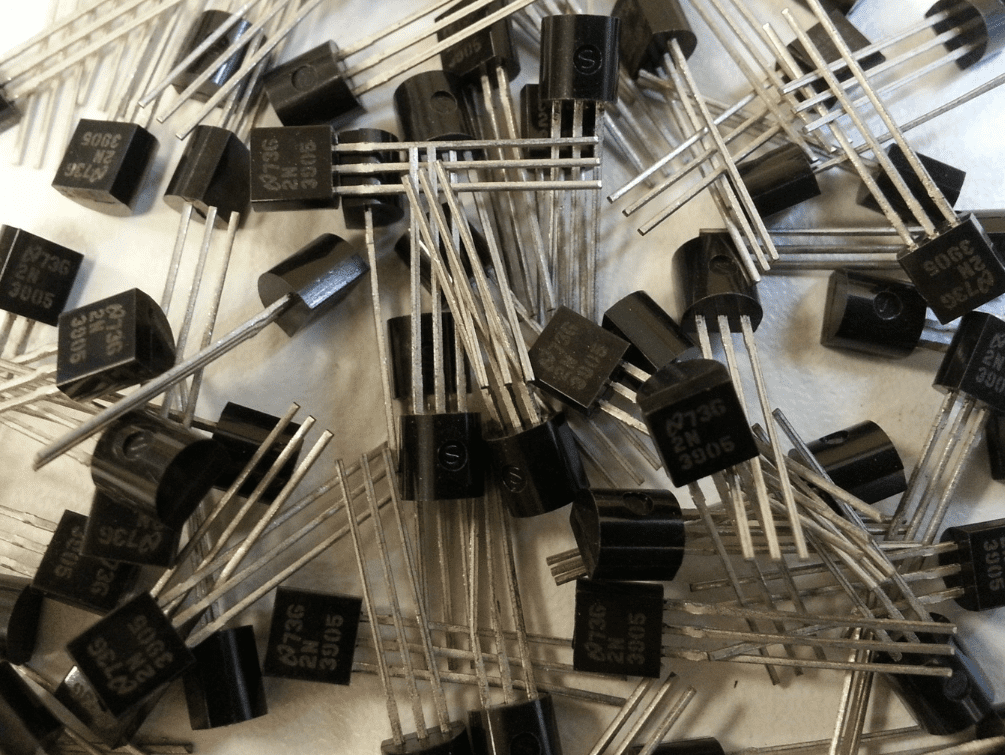

Klucz tranzystorowy jest zbudowany z tranzystora, który może być typu NPN lub PNP (w przypadku tranzystorów bipolarnych) lub typu N-channel, lub P-channel (w przypadku tranzystorów MOSFET). Oprócz samego tranzystora, w obwodzie klucza tranzystorowego mogą znajdować się dodatkowe elementy, takie jak rezystory i kondensatory, które wspomagają jego działanie.
Elementy budowy i ich funkcje
Tranzystor
- Kolektor (Collector) / Drain (MOSFET). W przypadku tranzystora NPN lub N-channel MOSFET jest to wyprowadzenie, przez które prąd wypływa z tranzystora, gdy jest w stanie przewodzenia.
- Emiter (Emitter) / Source (MOSFET). Wyprowadzenie, przez które prąd wpływa do tranzystora. W tranzystorze NPN lub N-channel MOSFET emiter/source jest połączony z ujemnym biegunem zasilania.
- Baza (Base) / Gate (MOSFET). Wyprowadzenie sterujące, do którego podaje się sygnał sterujący. W tranzystorze bipolarnym prąd bazy steruje przewodzeniem tranzystora, natomiast w tranzystorze MOSFET napięcie na bramce steruje przewodzeniem.
Rezystory
- Rezystor bazy (Rb). W obwodzie tranzystora bipolarnego ogranicza prąd bazy, chroniąc tranzystor przed uszkodzeniem. W przypadku MOSFET-ów rezystor bramki (Rg) ogranicza prąd ładowania/rozładowania pojemności bramki.
- Rezystor kolektora (Rc). Ogranicza prąd kolektora i ustala punkt pracy tranzystora.
Kondensatory
- Stosowane do filtracji sygnałów lub stabilizacji pracy obwodu w określonych warunkach.
Zasada działania klucza tranzystorowego
Klucz tranzystorowy działa na zasadzie przełączania między stanem przewodzenia (on) a stanem nieprzewodzenia (off). W zależności od typu tranzystora sposób jego włączania i wyłączania może się różnić.
Tranzystor NPN jako klucz
Tranzystor NPN jest jednym z najczęściej stosowanych tranzystorów bipolarnych w układach kluczujących. Dzięki swoim właściwościom tranzystor NPN może efektywnie sterować przepływem prądu w obwodzie. Kiedy na bazie tranzystora NPN nie ma odpowiedniego napięcia, tranzystor znajduje się w stanie nieprzewodzenia. W stanie nieprzewodzenia, napięcie między bazą a emiterem (V_BE) jest mniejsze niż napięcie progowe, zazwyczaj około 0,7 V dla krzemowych tranzystorów NPN.
Brak odpowiedniego napięcia na bazie oznacza, że prąd bazy (I_B) jest bardzo mały lub zerowy. Bez wystarczającego prądu bazy, tranzystor nie wchodzi w stan przewodzenia, co oznacza, że prąd kolektora (I_C) również jest zerowy. W efekcie obwód pomiędzy kolektorem a emiterem jest otwarty, co zapobiega przepływowi prądu przez obciążenie. Tranzystor w stanie nieprzewodzenia działa jak przełącznik otwarty, skutecznie blokując przepływ prądu w obwodzie. Jest to analogiczne do stanu wyłączonego w przełączniku mechaniczny.
Stan przewodzenia
Gdy na bazie pojawia się dodatnie napięcie względem emitera, tranzystor NPN przechodzi w stan przewodzenia. Aby tranzystor NPN mógł przewodzić, napięcie na bazie musi być większe od napięcia progowego (V_BE), zazwyczaj około 0.7 V. Gdy napięcie bazy względem emitera przekracza tę wartość, tranzystor wchodzi w stan przewodzenia. Przepływ prądu bazy (I_B) uruchamia proces przewodzenia. Prąd bazy powoduje, że prąd kolektora (I_C) zaczyna płynąć przez tranzystor.
W stanie przewodzenia, prąd płynie od kolektora do emitera, umożliwiając przepływ prądu przez obciążenie podłączone do kolektora. Tranzystor działa wtedy jak zamknięty przełącznik, pozwalając na przepływ prądu w obwodzie. Kiedy tranzystor jest w pełni nasycony, napięcie między kolektorem a emiterem (V_CE) jest minimalne, zwykle około 0.2 V. W tym stanie tranzystor przewodzi maksymalny prąd, który jest ograniczony jedynie przez rezystancję obciążenia i wewnętrzne ograniczenia tranzystora.
Zastosowania klucza tranzystorowego
Klucze tranzystorowe mają szerokie zastosowanie w różnych obwodach elektronicznych. Klucz tranzystorowy może być używany do włączania i wyłączania diod LED. Dzięki możliwości przełączania dużych prądów tranzystor pozwala na efektywne sterowanie jasnością diod LED, zarówno w prostych układach, jak i w zaawansowanych aplikacjach, takich jak wyświetlacze LED czy oświetlenie dekoracyjne.
Tranzystory mogą zastępować mechaniczne przekaźniki, umożliwiając sterowanie dużymi obciążeniami za pomocą niewielkiego sygnału sterującego. Elektroniczne przekaźniki są szybsze, niezawodne i mają dłuższą żywotność niż przekaźniki mechaniczne.
W obwodach sterowania silnikami DC klucze tranzystorowe umożliwiają precyzyjne sterowanie prędkością i kierunkiem obrotów silnika. Dzięki szybkiemu przełączaniu możliwe jest zastosowanie techniki PWM (Pulse Width Modulation), która pozwala na dokładną kontrolę mocy dostarczanej do silnika.
Pozostałe zastosowania
W zasilaczach impulsowych (SMPS), klucze tranzystorowe są kluczowym elementem sterującym przekształcaniem energii. Dzięki wysokiej częstotliwości przełączania tranzystory umożliwiają efektywne przetwarzanie energii z minimalnymi stratami, co jest niezbędne dla zasilaczy o wysokiej wydajności.
Klucze tranzystorowe mogą być stosowane w układach ochronnych, chroniących urządzenia przed przepięciami i przeciążeniami. W takich aplikacjach tranzystory szybko odłączają obciążenie w przypadku wykrycia nieprawidłowych warunków pracy, zapobiegając uszkodzeniom.
W systemach sterowania temperaturą klucze tranzystorowe są używane do włączania i wyłączania grzałek. Dzięki szybkiej reakcji i precyzyjnemu sterowaniu tranzystory pozwalają na dokładne utrzymanie zadanej temperatury, co jest kluczowe w wielu procesach przemysłowych i aplikacjach domowych.
