BC237 to popularny tranzystor bipolarny NPN, szeroko stosowany w różnych aplikacjach elektronicznych. Tranzystory bipolarne NPN są jednym z podstawowych elementów aktywnych w elektronice, używanych do wzmacniania sygnałów elektrycznych i jako przełączniki. BC237, ze względu na swoje specyficzne właściwości, jest często wybierany przez inżynierów oraz hobbystów do budowy układów wzmacniających, przełączających i oscylacyjnych. Działanie BC237 opiera się na kontrolowaniu przepływu prądu między emiterem a kolektorem za pomocą prądu bazy.
Elementy budowy i ich funkcje
Kolektor jest jedną z warstw typu N w tranzystorze BC237. Jego główną funkcją jest zbieranie nośników ładunku (elektronów), które przeszły przez bazę. Kolektor jest odpowiedzialny za odprowadzanie prądu z tranzystora, co oznacza, że pełni rolę odbiornika głównego prądu, który płynie przez tranzystor. Zazwyczaj kolektor jest podłączony do wyższego napięcia w obwodzie.
Baza jest cienką warstwą typu P, umieszczoną między kolektorem a emiterem. Baza kontroluje przepływ nośników ładunku między emiterem a kolektorem. Niewielka zmiana prądu bazy może kontrolować znacznie większy prąd płynący przez kolektor i emiter. Sterowanie prądem bazy pozwala na kontrolowanie działania tranzystora.
Emiter jest drugą warstwą typu N i pełni funkcję źródła nośników ładunku (elektronów). Emiter emituje nośniki ładunku do bazy, skąd przechodzą one do kolektora. Prąd emitera jest zazwyczaj największy spośród wszystkich trzech wyprowadzeń tranzystora, ponieważ obejmuje zarówno prąd bazy, jak i prąd kolektora.
Dodatkowe elementy konstrukcyjne
BC237 jest wyposażony w dwa złącza pn. Pierwsze złącze pn znajduje się między emiterem a bazą, a drugie między bazą a kolektorem. Te złącza kontrolują przepływ nośników ładunku i umożliwiają działanie tranzystora w różnych trybach (aktywnym, nasyconym i odciętym).

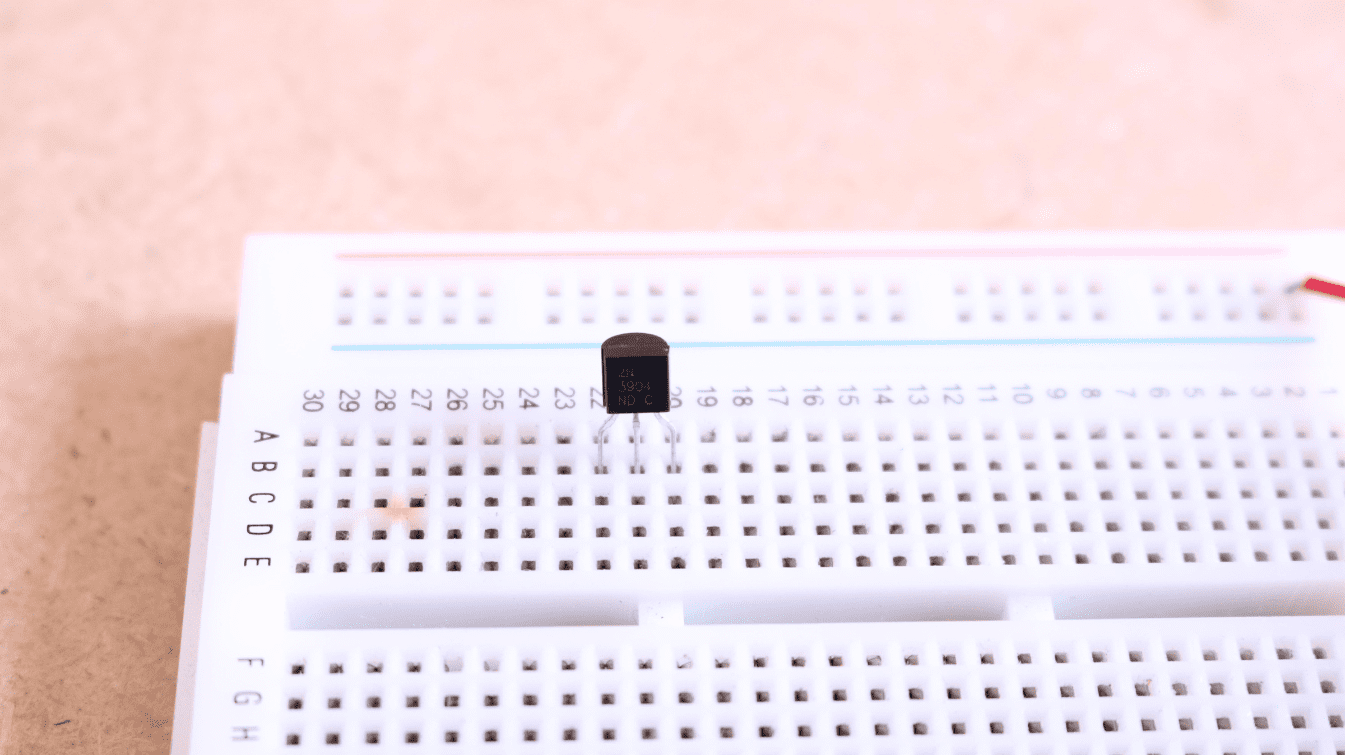

BC237 jest zazwyczaj dostępny w obudowie typu TO-92, która jest plastikową obudową z trzema wyprowadzeniami. Obudowa chroni wewnętrzne struktury półprzewodnikowe przed uszkodzeniami mechanicznymi i wpływami środowiska. Umożliwia również łatwe podłączenie tranzystora do obwodów drukowanych i innych komponentów elektronicznych.
Parametry elektryczne BC237
- Napięcie kolektor-emiter (Vce) wynosi maksymalnie 45 V. To napięcie określa maksymalne napięcie, które może być przyłożone między kolektorem a emiterem, zanim tranzystor ulegnie uszkodzeniu.
- Napięcie baza-emiter (Vbe) wynosi maksymalnie 6 V. Jest to maksymalne napięcie, które może być przyłożone między bazą a emiterem.
- Maksymalny prąd kolektora (Ic) wynosi 100 mA. To jest maksymalny prąd, który może przepływać przez kolektor tranzystora bez ryzyka jego uszkodzenia.
- Wzmocnienie prądowe (hFE) wynosi od 100 do 630. Wartość hFE określa, jak skutecznie tranzystor wzmacnia prąd bazy w prąd kolektora.
- Moc strat (Ptot) wynosi maksymalnie 500 mW. Jest to maksymalna moc, którą tranzystor może rozproszyć bez przegrzania.
- Zakres temperatury pracy wynosi od -55°C do +150°C. Szeroki zakres temperatur pracy pozwala na zastosowanie tranzystora w różnych warunkach środowiskowych.
Zastosowania BC237
BC237 jest często używany do wzmacniania małych sygnałów elektrycznych m.in. w układach audio. Dzięki swoim właściwościom wzmacniającym tranzystor może zwiększać siłę sygnałów, które są zbyt słabe do bezpośredniego wykorzystania w dalszych częściach układu. Wzmacniacze sygnałowe z BC237 znajdują zastosowanie w różnorodnych urządzeniach audio, takich jak mikrofony, przedwzmacniacze i systemy nagłaśniające.
Tranzystor BC237 może działać jako elektroniczny przełącznik, kontrolując przepływ prądu w obwodzie. W stanie nasycenia tranzystor przewodzi prąd niemal bez oporu, podczas gdy w stanie wyłączenia blokuje przepływ prądu. Dzięki tej zdolności BC237 jest używany w różnych aplikacjach, takich jak sterowanie przekaźnikami, włączanie i wyłączanie diod LED, czy sterowanie obwodami logicznymi. Jego niezawodność i łatwość sterowania czynią go idealnym do zastosowań wymagających precyzyjnego zarządzania przepływem prądu.
Generatory sygnałów i układy stabilizacyjne
BC237 jest stosowany w układach generujących sygnały o różnych kształtach, takich jak oscylatory. Oscylatory są kluczowymi elementami w wielu urządzeniach elektronicznych, w tym w generatorach funkcji, zegarach cyfrowych i systemach komunikacyjnych. Tranzystor ten, dzięki swoim właściwościom, umożliwia tworzenie stabilnych sygnałów oscylacyjnych o precyzyjnie kontrolowanej częstotliwości.
W obwodach stabilizujących napięcie lub prąd BC237 jest wykorzystywany do precyzyjnej kontroli parametrów elektrycznych. Stabilizatory napięcia i prądu są niezbędne w wielu aplikacjach elektronicznych, gdzie konieczne jest utrzymanie stałych wartości tych parametrów, niezależnie od zmieniających się warunków zasilania czy obciążenia.
Obwody ochronne, czujniki i układy czasowe
BC237 może być używany do ochrony innych komponentów przed przeciążeniami prądowymi. W układach ochronnych tranzystor ten działa jako element monitorujący i kontrolujący przepływ prądu, zapobiegając uszkodzeniom komponentów w przypadku przeciążenia. Dzięki swoim właściwościom ochronnym BC237 znajduje zastosowanie w zasilaczach, ładowarkach i innych urządzeniach, gdzie ochrona przed przeciążeniami jest kluczowa.
W układach przetwarzających sygnały z czujników BC237 jest używany do wzmacniania sygnałów wyjściowych. Czujniki generują sygnały o niskim poziomie, które muszą być wzmocnione przed dalszym przetwarzaniem. Tranzystor BC237 umożliwia skuteczne wzmocnienie tych sygnałów.
W timerach i innych układach czasowych BC237 kontroluje ładowanie i rozładowywanie kondensatorów. Układy czasowe są szeroko stosowane w aplikacjach takich jak generowanie sygnałów czasowych, sterowanie oświetleniem, czy w systemach automatyki domowej.
Zastosowanie BC237 w projektach DIY
BC237 jest popularnym wyborem w projektach hobbystycznych i edukacyjnych ze względu na swoją dostępność i łatwość użycia. Jego wszechstronność i niezawodność sprawiają, że jest idealnym komponentem do eksperymentów i nauki podstaw elektroniki. W projektach DIY BC237 jest wykorzystywany do budowy prostych wzmacniaczy, przełączników, układów migających diod LED i wielu innych aplikacji.
Cena i opinie
Cena BC237 wynosi od kilku do kilkunastu groszy za sztukę, w zależności od dostawcy i liczby zamawianych produktów. Opinie użytkowników na temat BC237 w większości pozytywne. Użytkownicy doceniają tranzystor bipolarny za niezawodność, wszechstronność i łatwość integracji w różnych projektach.
