Interesują Cię innowacyjne sposoby integracji komponentów cyfrowych i analogowych w projektach elektronicznych? Przetwornik DAC MCP4725 stwarza niezwykłe możliwości. Dzięki interfejsowi I2C, ten układ pozwala na precyzyjne generowanie sygnałów analogowych, co czyni go nieocenionym narzędziem w automatyce czy projektach multimedialnych. W tym artykule zgłębimy jego działanie, zalety i praktyczne zastosowania, jak również pokażemy, jak go podłączyć i skonfigurować. Dowiedz się więcej o MCP4725!

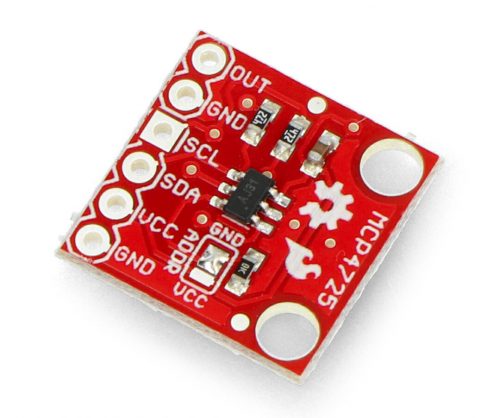

MCP4725 to nowoczesny przetwornik DAC (Digital-to-Analog Converter), który umożliwia płynne przetwarzanie sygnałów cyfrowych na sygnały analogowe za pośrednictwem interfejsu I2C. Jest to niewielki układ scalony, który wyposażono w 12-bitową rozdzielczość, co pozwala na generowanie wyjść o wysokiej precyzji i jakości. Dzięki możliwości zasilania w szerokim zakresie od 2,7V do 5,5V, przetwornik ten znajduje zastosowanie w wielu różnych środowiskach pracy. MCP4725 doskonale nadaje się do użycia z popularnymi mikrokontrolerami, w tym również platformami takimi jak Raspberry Pi, co czyni go idealnym rozwiązaniem do integracji w projektach DIY oraz profesjonalnych systemach elektronicznych.
Zaletą MCP4725 jest jego prostota obsługi oraz wszechstronność. Znajduje on zastosowanie w aplikacjach wymagających generacji sygnału analogowego, takich jak dźwięk czy instrumenty muzyczne. Dzięki wbudowanej pamięci EEPROM użytkownik ma możliwość zapisywania ustawień wyjściowych sygnału, co dodatkowo zwiększa funkcjonalność tego przetwornika DAC. Pracując na magistrali I2C, MCP4725 umożliwia łatwą komunikację i umożliwia tworzenie skomplikowanych projektów z wykorzystaniem minimalnej ilości połączeń. Wybierając MCP4725, użytkownicy zyskują zaawansowane narzędzie do konwersji sygnałów cyfrowych na analogowe, pozwalające na realizację projektów o różnej skali i stopniu zaawansowania technicznego.
Zalety korzystania z MCP4725 w projektach
Wykorzystanie MCP4725 w projektach elektronicznych przynosi wiele korzyści. Jedną z najważniejszych zalet MCP4725 jest jego niski pobór mocy, co czyni go doskonałym wyborem do projektów wymagających efektywnego zarządzania energią. Dzięki swojemu niskiemu napięciu zasilania, które mieści się w zakresie 2,7V do 5,5V, MCP4725 jest kompatybilny z szeroką gamą środowisk, co zwiększa jego uniwersalność. Ten przetwornik DAC, wyposażony w 12-bitową rozdzielczość, zapewnia precyzyjne i wysokiej jakości wyjścia analogowe, idealne do aplikacji wymagających dokładnego generowania sygnałów. Zalety MCP4725 obejmują również:
- Łatwość użycia dzięki prostemu interfejsowi I2C, co ułatwia integrację nawet w bardzo złożonych projektach;
- Wszechstronność, umożliwiająca zastosowanie w różnych aplikacjach wymagających konwersji sygnałów cyfrowych na analogowe;
- Wbudowana pamięć EEPROM, która pozwala na zapisywanie ustawień konfiguracyjnych, co zwiększa elastyczność i funkcjonalność przetwornika;
- Kompaktowa konstrukcja, co czyni MCP4725 idealnym rozwiązaniem zarówno do projektów DIY, jak i profesjonalnych systemów elektronicznych.
Korzystanie z MCP4725 w projektach nie tylko umożliwia precyzyjne przetwarzanie sygnałów, ale również zapewnia niezawodność działania w różnych warunkach i zastosowaniach, co czyni ten przetwornik DAC nieocenionym narzędziem dla inżynierów i hobbystów.
Zastosowania MCP4725 w praktyce
Zastosowania MCP4725 w praktyce są niezwykle zróżnicowane, co czyni ten przetwornik DAC wyjątkowo wszechstronnym elementem w szerokim zakresie projektów elektronicznych. Dzięki możliwości precyzyjnego generowania sygnałów analogowych, MCP4725 jest często wykorzystywany w systemach automatyki, gdzie dokładność i niezawodność są kluczowymi aspektami. W takich systemach MCP4725 może kontrolować elementy wykonawcze, takie jak zawory czy silniki, zapewniając płynne i precyzyjne sterowanie. Dodatkowo, jego 12-bitowa rozdzielczość i wbudowana pamięć EEPROM ułatwiają integrację w projekty wymagające trwałych ustawień konfiguracji. Współpraca z platformami, takimi jak Raspberry Pi, daje projektantom możliwości łatwej implementacji i sterowania poprzez prosty interfejs I2C.
Oprócz zastosowań w automatyce, MCP4725 znajduje również zastosowanie w projektach związanych z instrumentami muzycznymi, gdzie generowanie dźwięku czy sygnałów modulatorów wymaga wysokiej jakości wyjść analogowych. Dzięki swojemu niskiemu poborowi mocy i kompaktowej konstrukcji, MCP4725 jest idealnym wyborem do projektów muzycznych DIY, w których ograniczenia przestrzenne i energetyczne mają duże znaczenie. Integracja z Raspberry Pi umożliwia entuzjastom muzyki tworzenie zaawansowanych instrumentów cyfrowo-analogowych, pozwalając na eksperymentowanie z dźwiękiem i kreowanie unikalnych kompozycji. MCP4725, dzięki swojej wszechstronności, otwiera przed inżynierami i hobbystami szerokie możliwości w zakresie twórczego wykorzystania.
Jak podłączyć MCP4725 do mikrokontrolera
Aby poprawnie podłączyć MCP4725 do mikrokontrolera za pomocą magistrali I2C, należy przestrzegać kilku kluczowych kroków oraz zapoznać się z podstawowym schematem połączeń. MCP4725, dzięki swojej kompaktowej budowie i prostocie integracji, umożliwia łatwe połączenie z popularnymi platformami, takimi jak Raspberry Pi czy Arduino. Przede wszystkim, należy upewnić się, że napięcie zasilające MCP4725 mieści się w zakresach od 2,7V do 5,5V, co zagwarantuje jego stabilną pracę. W celu nawiązania komunikacji poprzez interfejs I2C, wymagane jest połączenie pinów SCL (wyjścia zegara) oraz SDA (wyjścia danych) MCP4725 z odpowiednimi pinami mikrokontrolera. Ważnym jest również, aby pomiędzy liniami danych a zasilaniem zintegrować rezystory pull-up, które zapewnią poprawne działanie magistrali I2C.
Ostateczny schemat podłączenia MCP4725 z mikrokontrolerem powinien uwzględniać również odpowiednie połączenie masy, co stanowi podstawę poprawnej transmisji danych. Chociaż MCP4725 charakteryzuje się niskim poborem mocy, warto zachować szczególną uwagę na jakość połączeń i stabilność zasilania, co przełoży się na niezawodne funkcjonowanie całego systemu. Przy projektowaniu układów na większą skalę, należy rozważyć umieszczenie MCP4725 w pobliżu mikrokontrolera, aby zminimalizować wpływ zakłóceń elektromagnetycznych i spadków napięcia. Zastosowanie odpowiednich narzędzi do symulacji może znacząco pomóc w wizualizacji schematu połączeń i ewentualnych błędów, co jest niezwykle pomocne w projektach zarówno DIY, jak i bardziej zaawansowanych technologicznie systemach.
Ustawienia i programowanie MCP4725
Programowanie MCP4725 jest stosunkowo proste, dzięki interfejsowi I2C. Aby rozpocząć konfigurację, warto zrozumieć, jak działa jego wbudowana pamięć EEPROM, która pozwala na zapisywanie ustawień wyjściowych. Umożliwia to zachowanie konfiguracji po wyłączeniu zasilania. Przy programowaniu MCP4725 należy poprawnie ustawić adres I2C oraz skonfigurować rozdzielczość sygnału. Przykładowy kod w Arduino przedstawia, jak wysłać dane do MCP4725, zapisując je jednocześnie w pamięci EEPROM.
W kodzie ustawiającym MCP4725 za pomocą funkcji Wire, najpierw należy inicjować komunikację I2C, a następnie określić wartość wyjścia DAC, którą chcemy uzyskać. Końcowa procedura obejmuje zapis do EEPROM, co zapewnia trwałość ustawień. Dzięki tym krokom, konfiguracja i programowanie MCP4725 stają się intuicyjne nawet dla początkujących użytkowników, a układ może być wykorzystywany w wielu aplikacjach wymagających precyzyjnej konwersji sygnałów cyfrowych na analogowe.
