KBPC 3510 to mostek prostowniczy, który jest szeroko stosowany w różnorodnych aplikacjach elektronicznych do przekształcania prądu przemiennego (AC) na prąd stały (DC). Jego wszechstronność i niezawodność sprawiają, że jest to popularny wybór w systemach zasilania i urządzeniach elektronicznych. Mostek prostowniczy KBPC 3510 jest często wykorzystywany w zasilaczach, falownikach, systemach UPS oraz w różnych urządzeniach, które wymagają stabilnego napięcia DC. Co warto wiedzieć o budowie mostka prostowniczego KBPC 3510?
Budowa KBPC 3510
KBPC 3510 jest zbudowany z czterech diod prostowniczych połączonych w konfiguracji mostka Graetza. Całość jest zamknięta w solidnej obudowie, która zapewnia ochronę mechaniczną i efektywne odprowadzanie ciepła.
Elementy budowy i ich funkcje

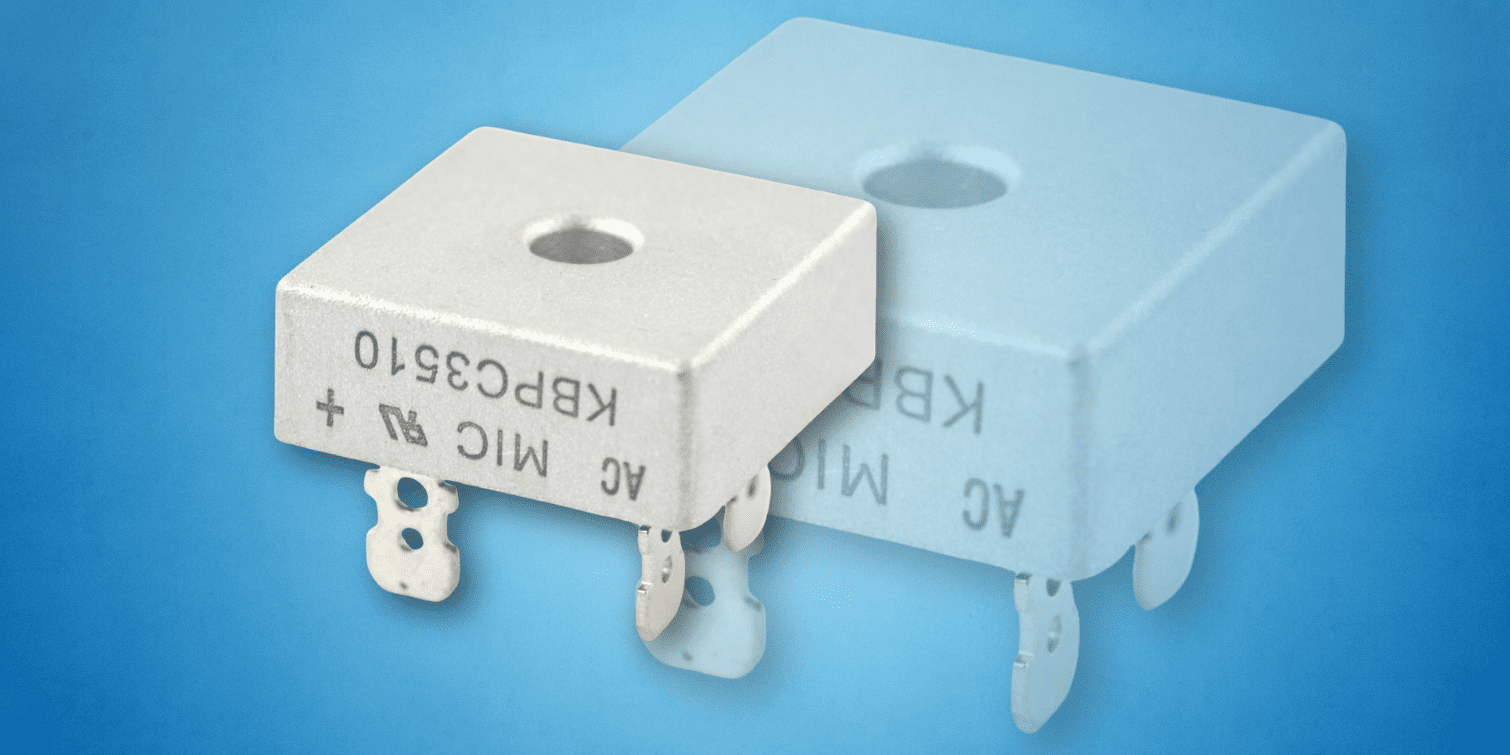

KBPC 3510 zawiera cztery diody prostownicze. Każda dioda przewodzi prąd tylko w jednym kierunku, co pozwala na przekształcanie prądu przemiennego na prąd stały. Dwie diody przewodzą podczas jednej połówki cyklu sinusoidy, a dwie podczas drugiej połówki, co umożliwia pełnookresowe prostowanie prądu. KBPC 3510 jest zamknięty w obudowie typu metalowy prostokąt z wyprowadzeniami. Obudowa chroni wewnętrzne komponenty przed uszkodzeniami mechanicznymi i zapewnia efektywne odprowadzanie ciepła.

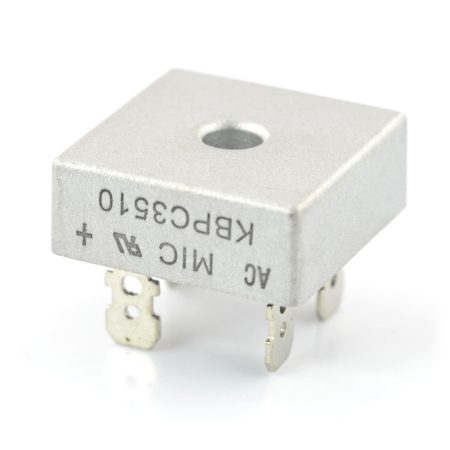

Obudowa zawiera również oznaczenia biegunowości, co ułatwia poprawne podłączenie mostka w obwodzie. KBPC 3510 posiada cztery wyprowadzenia oznaczone jako AC, AC, + i –. Dwa wyprowadzenia AC służą do podłączenia prądu przemiennego, natomiast wyprowadzenia + i – dostarczają wyprostowane napięcie stałe. Oznaczenia te pomagają w prawidłowym podłączeniu mostka w obwodzie.
Zasada działania KBPC 3510
KBPC 3510 działa na zasadzie mostka Graetza, który przekształca prąd przemienny (AC) na prąd stały (DC). Proces ten przebiega w kilku krokach, zapewniając efektywne pełnookresowe prostowanie prądu.
Podłączenie prądu przemiennego
Napięcie przemienne (AC) jest podłączone do dwóch wyprowadzeń AC mostka KBPC 3510. Te wyprowadzenia są oznaczone jako AC lub ~. Prąd przemienny dostarczany z sieci lub innego źródła AC wchodzi do mostka przez te dwa wyprowadzenia. Z racji tego, że prąd przemienny zmienia kierunek co pół cyklu, konfiguracja mostka Graetza pozwala na przekształcanie obu połów cyklu na prąd stały.
Pełnookresowe prostowanie
Pełnookresowe prostowanie oznacza wykorzystanie obu połów sinusoidy prądu przemiennego do generowania prądu stałego. Mostek Graetza, zbudowany z czterech diod prostowniczych, umożliwia to poprzez odpowiednie kierowanie przepływem prądu. Gdy napięcie na wyprowadzeniach AC jest dodatnie względem siebie, dwie diody (powiedzmy D1 i D2) przewodzą. Prąd przepływa przez D1, przez obciążenie do wyprowadzenia dodatniego (+) i wraca przez diodę D2 do drugiego wyprowadzenia AC. Przepływ prądu przez obciążenie jest zawsze w tym samym kierunku, co oznacza, że prąd płynie przez obciążenie podczas każdej dodatniej połówki cyklu.
Gdy napięcie na wyprowadzeniach AC zmienia kierunek i staje się ujemne, dwie inne diody (D3 i D4) przewodzą. Prąd przepływa przez D3, przez obciążenie do wyprowadzenia dodatniego (+) i wraca przez D4 do drugiego wyprowadzenia AC. Ponownie, przepływ prądu przez obciążenie jest zawsze w tym samym kierunku. W efekcie obie połówki cyklu sinusoidy są wykorzystywane do generowania prądu stałego, co podwaja efektywność prostowania w porównaniu z prostownikiem jednopołówkowym.
Stabilizacja napięcia
Napięcie wyjściowe z mostka KBPC 3510 jest stałe, ale może zawierać tętnienia (fluktuacje napięcia), które są niepożądane w wielu zastosowaniach. Aby zredukować tętnienia, do obwodu dodaje się kondensatory filtrujące. Kondensatory te gromadzą energię podczas szczytów napięcia i uwalniają ją podczas spadków, wygładzając napięcie wyjściowe.
W bardziej zaawansowanych aplikacjach, do wyjścia mostka prostowniczego mogą być dodawane układy stabilizujące napięcie (regulatory napięcia), które zapewniają dodatkową stabilizację i precyzyjne napięcie wyjściowe. Po dodaniu kondensatorów filtrujących i ewentualnie układów stabilizujących napięcie wyjściowe staje się bardziej stałe i mniej podatne na zakłócenia, co jest istotne dla wrażliwych układów elektronicznych.
Dane techniczne
- Napięcie szczytowe (VRRM) wynosi 1000 V.
- Maksymalny prąd wyjściowy (IF) to 35 A.
- Maksymalny prąd szczytowy (IFSM) to 400 A.
- Napięcie w stanie przewodzenia (VF) to 1.1 V.
- Temperatura pracy wynosi od -55°C do +150°C.
- Typ obudowy – metalowy prostokąt
Opinie użytkowników
Użytkownicy chwalą KBPC 3510 za jego niezawodność i zdolność do przetwarzania wysokich prądów. Jego solidna konstrukcja i efektywne odprowadzanie ciepła są szczególnie doceniane w aplikacjach przemysłowych i motoryzacyjnych.
Zastosowania KBPC 3510
W zasilaczach KBPC 3510 przekształca napięcie AC na stabilne napięcie DC, które jest następnie wykorzystywane do zasilania różnych urządzeń elektronicznych. KBPC 3510 jest często stosowany w ładowarkach do przekształcania prądu z sieci na prąd stały potrzebny do ładowania akumulatorów. W systemach solarnych KBPC 3510 konwertuje prąd zmienny generowany przez inwertery na prąd stały, który może być magazynowany w akumulatorach.
KBPC 3510 znajduje zastosowanie w urządzeniach przemysłowych, gdzie potrzebne jest stabilne napięcie DC do zasilania maszyn i kontrolerów. W samochodowych systemach elektrycznych KBPC 3510 przekształca napięcie alternatora na prąd stały do zasilania różnych podzespołów pojazdu. KBPC 3510 jest wykorzystywany w sprzętach gospodarstwa domowego, takich jak pralki i lodówki, gdzie konieczne jest przekształcanie prądu zmiennego na stały.
Podsumowanie
KBPC 3510 to wszechstronny i niezawodny mostek prostowniczy, który znajduje szerokie zastosowanie w różnych dziedzinach elektroniki. Dzięki solidnej konstrukcji i efektywnemu odprowadzaniu ciepła jest idealnym rozwiązaniem do przekształcania prądu zmiennego na prąd stały w zasilaczach, ładowarkach akumulatorów, systemach fotowoltaicznych, urządzeniach przemysłowych, systemach motoryzacyjnych i sprzętach AGD. Jego dane techniczne i pozytywne opinie użytkowników potwierdzają jego wysoką jakość i niezawodność.
