Zbiór dobrych praktyk w obrębie lutowania to precyzyjne techniki, które wymagają przygotowania pod względem narzędzi i miejsca pracy. Choć może wydawać się proste, to brak właściwych akcesoriów prędzej czy później doprowadzi w najlepszym wypadku do problemów z jakością połączeń, a w najgorszym zwiększy ryzyko uszkodzeń komponentów, sprzętu i… nas samych.
Jakość połączeń i lutów
Ta kwestia może być przy odrobinie ostrożności i przygotowania całkowicie przewidywalna, i wcale nie zależy tylko od koordynacji ręka-oko. Bez odpowiednich akcesoriów, takich jak topnik, odsysacz cyny czy czyścik grotu nikt nie będzie w stanie wykonać precyzyjnych i trwałych połączeń. Nie kosztujący wiele topnik jest niezbędny do usuwania tlenków i poprawy przyczepności cyny do powierzchni, a brak czyszczenia grotu może prowadzić do nierównomiernego nagrzewania elementów, co z kolei utrudnia lutowanie i pogarsza jakość połączeń. Lutowanie bez tych akcesoriów często kończy się “zimnym lutem”, który nie przewodzi prądu i jest podatny na uszkodzenia.
Topnik zmniejsza lepkość cyny, co ułatwia jej równomierne rozprowadzenie na powierzchni lutowanej. Gdy temperatura lutownicy jest wysoka, to powierzchnie metalowe mogą ponownie ulegać utlenianiu. Tutaj także z pomocą przychodzi topnik, który stworzy ochronną warstwę na powierzchni, aby zapobiec powstawaniu nowych tlenków.
Specjalny przypadek topnika to kalafonia, którą dobrze mieć na podorędziu. Kalafonia jest jednym z najstarszych i najczęściej używanych rodzajów topników i składa się głównie z żywicy pozyskiwanej z drzew iglastych. Jest stosunkowo łatwa w użyciu i szeroko stosowana – od elektroniki po naprawy mechaniczne. Działa podobnie jak inne topniki i oczyszcza powierzchnie lutowane z tlenków i zanieczyszczeń, jednak ma także naturalną zdolność tworzenia ochronnej warstwy, która chroni lutowaną powierzchnię przed dalszym utlenianiem.
Kalafonia charakteryzuje się też dobrą stabilnością termiczną, co oznacza, że nie pali się łatwo w wysokiej temperaturze i wielu docenia łatwość jej usuwania z powierzchni po lutowaniu. W przeciwieństwie do niektórych nowoczesnych topników, które mogą zostawiać trudne do usunięcia resztki, kalafonia po prostu zwyczajnie łatwo się zmywa.
Ochrona przed poparzeniami i uszkodzeniami sprzętu
Lutownica osiąga bardzo wysokie temperatury, co stwarza ryzyko poparzeń zarówno dla Ciebie, jak i dla powierzchni roboczej. Choć ból poparzenia lutownicą trwa krótko, sama rana może pozostawić trwały ślad, ponieważ wysoka temperatura powoduje uszkodzenie komórek skóry, które nie zawsze się regenerują w sposób pełny i prowadzą do bliznowacenia. Proces gojenia tkanek jest naturalny, ale w wyniku intensywnego uszkodzenia mogą pozostać widoczne zmiany w strukturze i kolorze skóry. Stojak na lutownicę zapewnia bezpieczeństwo wszystkich wokół, a mata ochronna przed wysoką temperaturą chroni przede wszystkim stół. Nieocenione będą też rękawice ochronne, pęsety oraz inne akcesoria pozwalające na bezpieczne operowanie drobnymi elementami.
Precyzja i wygoda pracy
Wspomniany stojak na lutownicę to coś więcej niż widzimisię dodające charakteru profesjonalnego warsztatu. Przede wszystkim zapewnia on bezpieczeństwo i komfort pracy, gdy lutownica nie jest używana, a łatwo tu o ryzyko poparzeń i uszkodzenia powierzchni roboczej. Niektóre stojaki mają także wbudowaną gąbkę lub matę czyszczącą do grotu lutownicy.

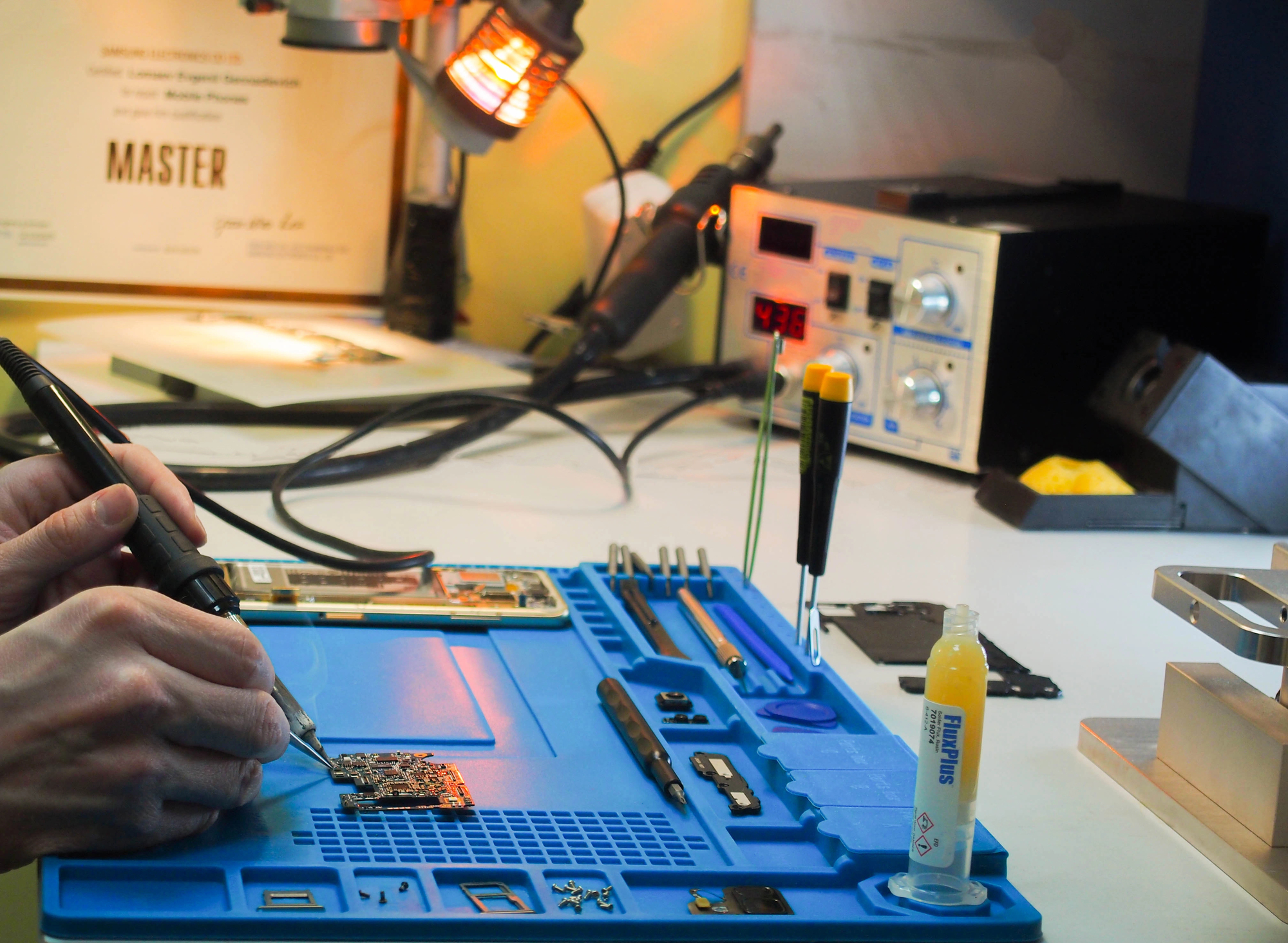

Mata ochronna wykonana z materiałów odpornych na ciepło (np. silikonu), która chroni powierzchnię roboczą przed wysoką temperaturą oraz resztkami cyny, ma często wydzielone strefy do przechowywania drobnych elementów, a to dodatkowy atut przy organizacji. W manipulacji elementami w trudnodostępnych miejscach pomagają precyzyjne pęsety, które sprawdzą się szczególnie w przypadku lutowanych powierzchniowo elementów SMD.
Powiększenie detali płytki PCB oraz lutów zrealizują dla nas lupa albo mikroskop lutowniczy. Z kolei przypominający kształtem długopis odsysacz cyny to narzędzie, które umożliwia szybkie usunięcie nadmiaru cyny z lutów lub poprawę błędnych połączeń. Cięcie z wykorzystaniem akcesoriów takich jak szczypce do cięcia drutu i precyzyjne nożyczki zapobiega uszkodzeniom elementów i płytki PCB, a także ułatwia estetyczne wykończenie projektu. Ostatni element zasługujący na trochę więcej uwagi to podstawka antystatyczna, na przykład mata, która chroni wrażliwe komponenty elektroniczne przed uszkodzeniem elektrostatycznym i zmniejsza ryzyko wyładowań ESD szczególnie niszczycielskich dla mikroprocesorów i pamięci RAM.

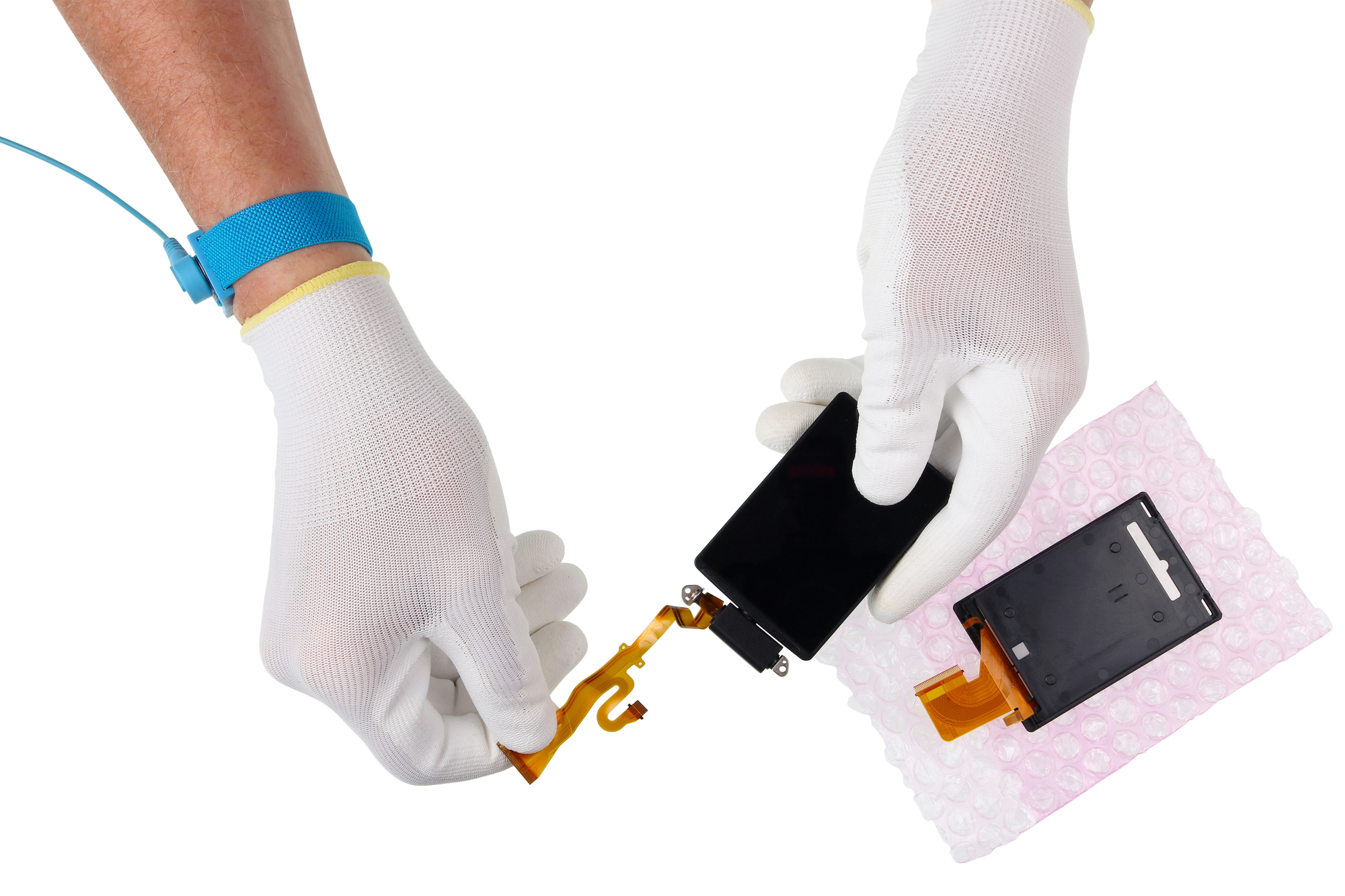

Akcesoria antystatyczne (ESD)
Prawdziwa zmora tak amatorów, jak i profesjonalistów. Wytwarzanie, przechowywanie i lutowanie elementów może prowadzić do uszkodzeń spowodowanych wyładowaniami elektrostatycznymi (ESD), które są niewidoczne gołym okiem, ale mają poważne konsekwencje. Akcesoria antystatyczne są niezbędnym elementem wyposażenia w pracy z elektroniką, szczególnie w środowiskach, gdzie używa się delikatnych i wrażliwych komponentów elektronicznych.
Nawet drobne wyładowanie może uszkodzić układ, a to niechybnie prowadzi do awarii całego urządzenia. Korzystanie z odpowiednich akcesoriów ESD gwarantuje, że komponenty i urządzenia będą działały prawidłowo przez długi czas. Rękawice ESD są wykonane z materiałów, które eliminują ryzyko gromadzenia się ładunków elektrostatycznych na dłoniach osoby pracującej. Punkt podłączenia uziemienia to układ, który pozwala na podłączenie do uziemienia różnych akcesoriów ESD (np. opaski, maty robocze).
ESD pen to specjalny marker, który może być używany do oznaczania powierzchni, które mają właściwości antystatyczne – sami stworzymy z nim niejako obszary ochronne lub zaznaczymy strefy, w których wymagana jest szczególna uwaga dotycząca ESD. Opaska ESD to pasek noszony na nadgarstku, który odprowadza ładunki elektrostatyczne zgromadzone na ciele użytkownika. Jest to jedno z najważniejszych akcesoriów ochronnych, ponieważ to właśnie człowiek często staje się źródłem ładunków elektrycznych, które mogą spowodować wyładowania.
Co dokupić do lutowania?
Ok, zbierzmy to. Pełna lista byłaby dłuższa i zawierałaby opcjonalne elementy niewymienione wcześniej, na przykład sprężone powietrze, ale poniżej prezentujemy pewne zalecane minimum.
- Stojak na lutownicę
- Mata robocza antystatyczna
- Pęsety precyzyjne
- Odsysacz cyny
- Szczypce do cięcia drutu
- Cyna do lutowania
- Kalafonia (topnik)
- Gąbka do czyszczenia grotu lutownicy
- Opaska antystatyczna
- Podstawka pod lutownicę
Wszystkie te akcesoria są jak synonim zapewnienia bezpieczeństwa, jakości pracy i efektywności lutowania. Pozostałe akcesoria, jak np. pędzel ESD, mikroskop lutowniczy czy torby antystatyczne są pomocne, ale nie są absolutnie niezbędne do prostych prac. Niektórych z Was zdziwi pewnie nieobecność okularów na liście, ale jeśli pracujemy z dużą ilością cyny lub mamy styczność z potencjalnymi odpryskami, to cóż, sprawa rozumie się sama przez siebie. Wszystkie akcesoria i niezbędniki do lutowania znajdziesz w sklepie Botland.
