Toaleta jest to jedno z najważniejszych pomieszczeń wspomagających człowieka w trudnych i nietypowych sytuacjach, do którego bezproblemowy dostęp znacząco poprawia komfort pracy. Niestety, już jakiś czas w Botlandzie borykaliśmy się z problemem wiecznie zajętych toalet, pracowników ciągle przybywało, a ilość dostępnych ubikacji pozostawała niezmienna, co powodowało narastającą frustrację przy każdej kolejnej próbie dostania się do upragnionego miejsca oraz marnowało czas by oderwać się od pracy tylko po to, by kilkukrotnie odbić się od zamkniętych drzwi. Na ilość dostępnych sanitariatów nie mieliśmy wpływu więc pojawiło się pytanie: Jak usprawnić ruch na często uczęszczanej linii komunikacyjnej biurko-toaleta?
Długo temat wisiał bez pomysłu na jego rozwiązanie i tu ukazała się myśl, nie mamy wpływu na to, kiedy toaleta jest zamknięta, ale możemy w prosty sposób przedstawić, kiedy jest otwarta.
Cały system zbudowany jest z dwóch typów urządzeń. Głównego, który umieszczony jest nad drzwiami toalety oraz z bezprzewodowych sygnalizatorów rozmieszczonych w większości pomieszczeń w firmie. Sercem całego projektu jest Raspberry Pi, na którym postawiony jest Home Assistant, z którym wszystkie urządzenia połączone są przez sieć WiFi. Moduły zbudowane w oparciu o ESP32, łączą się z siecią i dzięki dodatkowi do HA, o nazwie ESPHome, zostały zintegrowane z całym systemem.
Moduł główny
Elementy wykorzystane do budowy
- Wydruk – oryginał znaleziony na Thingiverse
- ESP32 WiFi + BT 4.2- platforma z modułem ESP-WROOM-32 zgodny z ESP32-DevKit
- Moduł przekaźnika 1 kanał z optoizolacją – styki 10A/250VAC cewka 5V
- Dioda Power LED Star 1 W – biała ciepła z radiatorem
- Kostka elektryczna 4pin 32A/400V – pomarańczowa – 5szt.
- Zasilacz montażowy Mean Well RS-15-5 – 5V/3A/15W*
Filamenty
- Filament Print-Me EcoLine PLA 1,75mm 1kg – Anthracite Black
- Filament Devil Design PETG 1,75mm 1kg – Green Transparent
- Filament Spectrum PETG 1,75mm 1kg – Transparent Red
* – w zależności od potrzeby można zastosować zasilacz gniazdkowy lub montażowy, uzależnione jest to od dostępności do gniazdka, estetyki oraz wielkości wydrukowanej obudowy.
Sygnalizator
Elementy wykorzystane do budowy
- Wydruk – pliki wzorowane na 1 wydruku, przystosowane do własnych potrzeb
- ESP32 WiFi + BT 4.2- platforma z modułem ESP-WROOM-32 zgodny z ESP32-DevKit
- Moduł przekaźników 2 kanały H/L z optoizolacją – styki 10A/250VAC – cewka 5V
- Dioda Power LED Star 1 W – biała ciepła z radiatorem
- Zasilacz impulsowy 5V/4A – wtyk DC 5,5/2,5mm*
- Gniazdo DC 5,5×2,5mm do obudowy – plastikowe – 5szt*
- Kostka elektryczna 4pin 32A/400V – pomarańczowa – 5szt.
Filamenty
- Filament Print-Me EcoLine PLA 1,75mm 1kg – Anthracite Black
- Filament Spectrum PETG 1,75mm 1kg – Transparent Red
- Filament Devil Design PETG 1,75mm 1kg – Blue Transparent
* – w zależności od potrzeby można zastosować zasilacz gniazdkowy lub montażowy, uzależnione jest to od dostępności do gniazdka, estetyki oraz wielkości wydrukowanej obudowy.

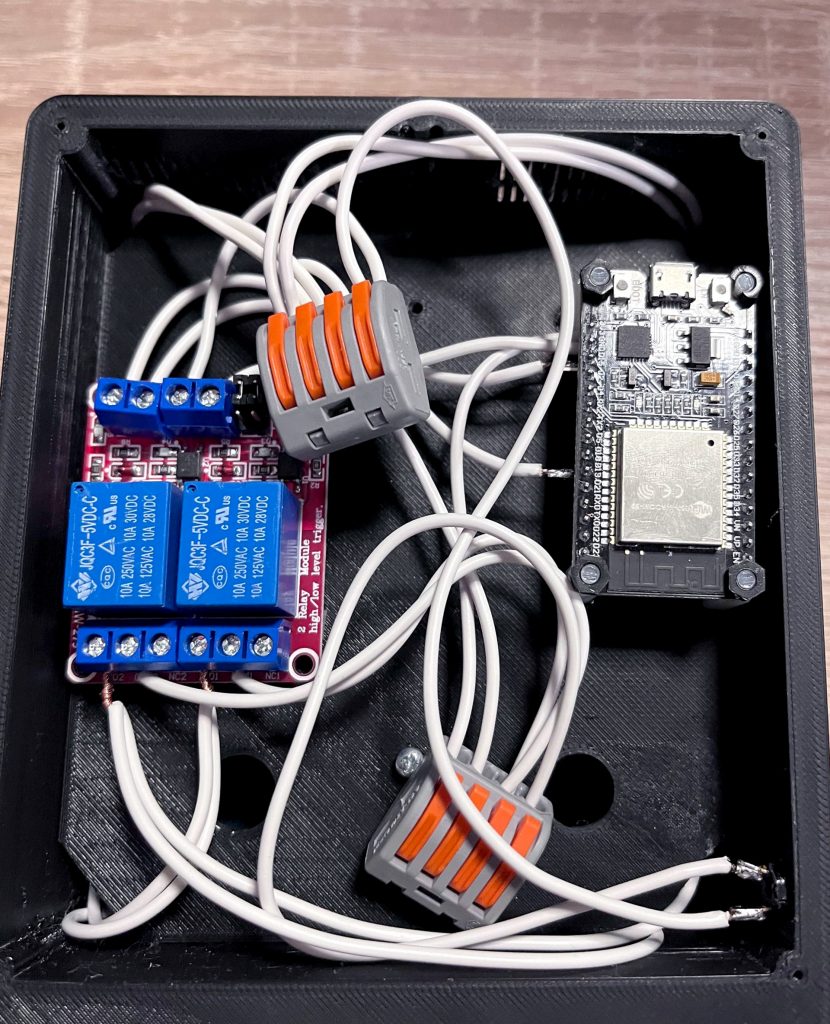

Po tym, jak moduły główne zamontowane nad drzwiami toalet prześlą sygnał do Home Assistanta, uruchamiana jest odpowiednia automatyzacja sterująca ESP32 schowanymi w sygnalizatorach. Wyprowadzone z niego są 2 piny sygnałowe, które uruchamiają odpowiednie przekaźniki. W odróżnieniu od modułów głównych, gdy toaleta jest wolna nie świeci się żadne światło, dopiero po przekluczeniu drzwi w jednej z dwóch toalet, zapalane są diody umieszczone w odpowiednim segmencie powiadamiacza, co oznacza że ubikacja jest zajęta.
– czerwony – toaleta męska
– niebieski – toaleta damska
Aktualnie system działa u nas od listopada i znacząco poprawił komfort pracy umożliwiając swobodne przemieszczanie się pomiędzy stanowiskiem, a toaletą bez daremnej podróży pod drzwi i naciskania klamki – wszystko robimy wygodnie zza biurka nie odrywając się od wykonywanych obowiązków (chodzi oczywiście o sprawdzanie zajętości toalety
).
