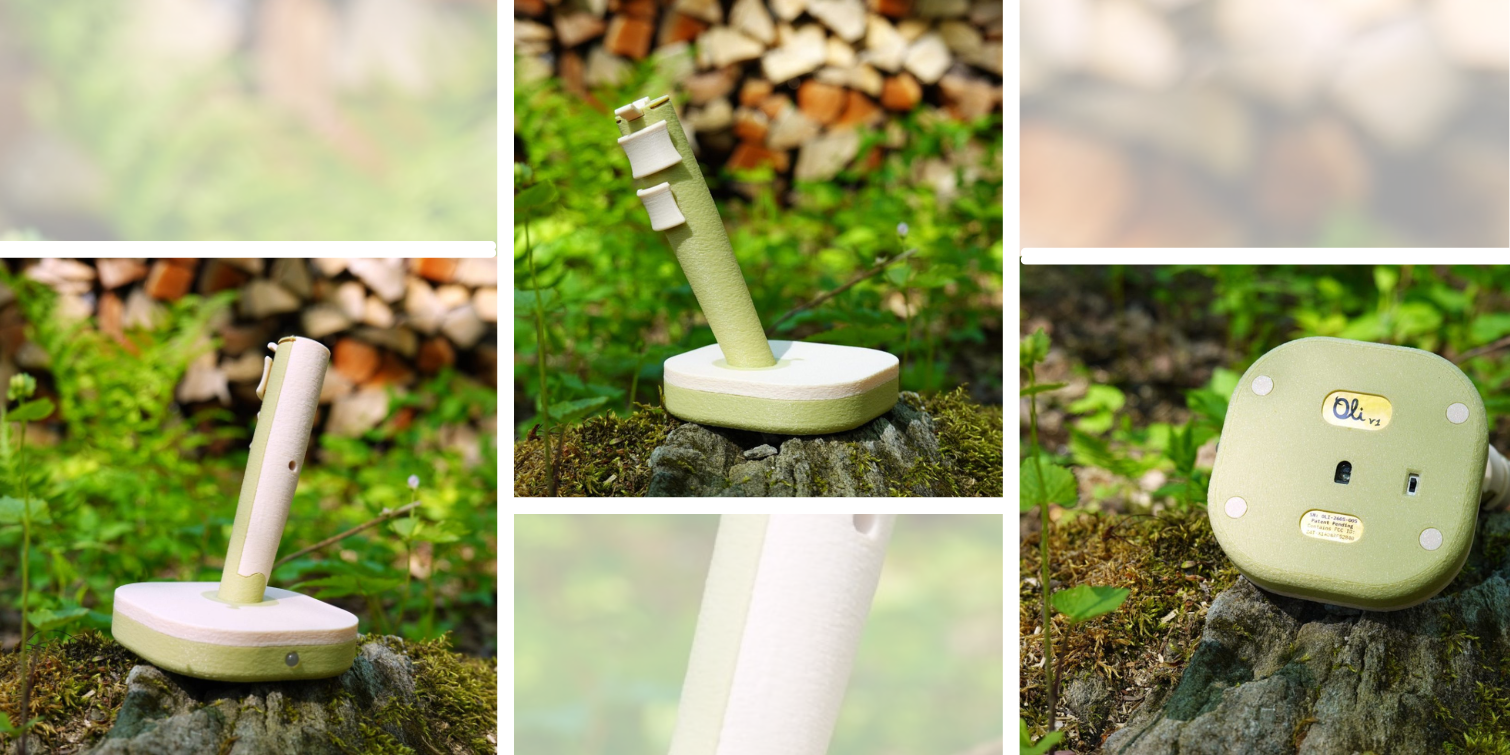

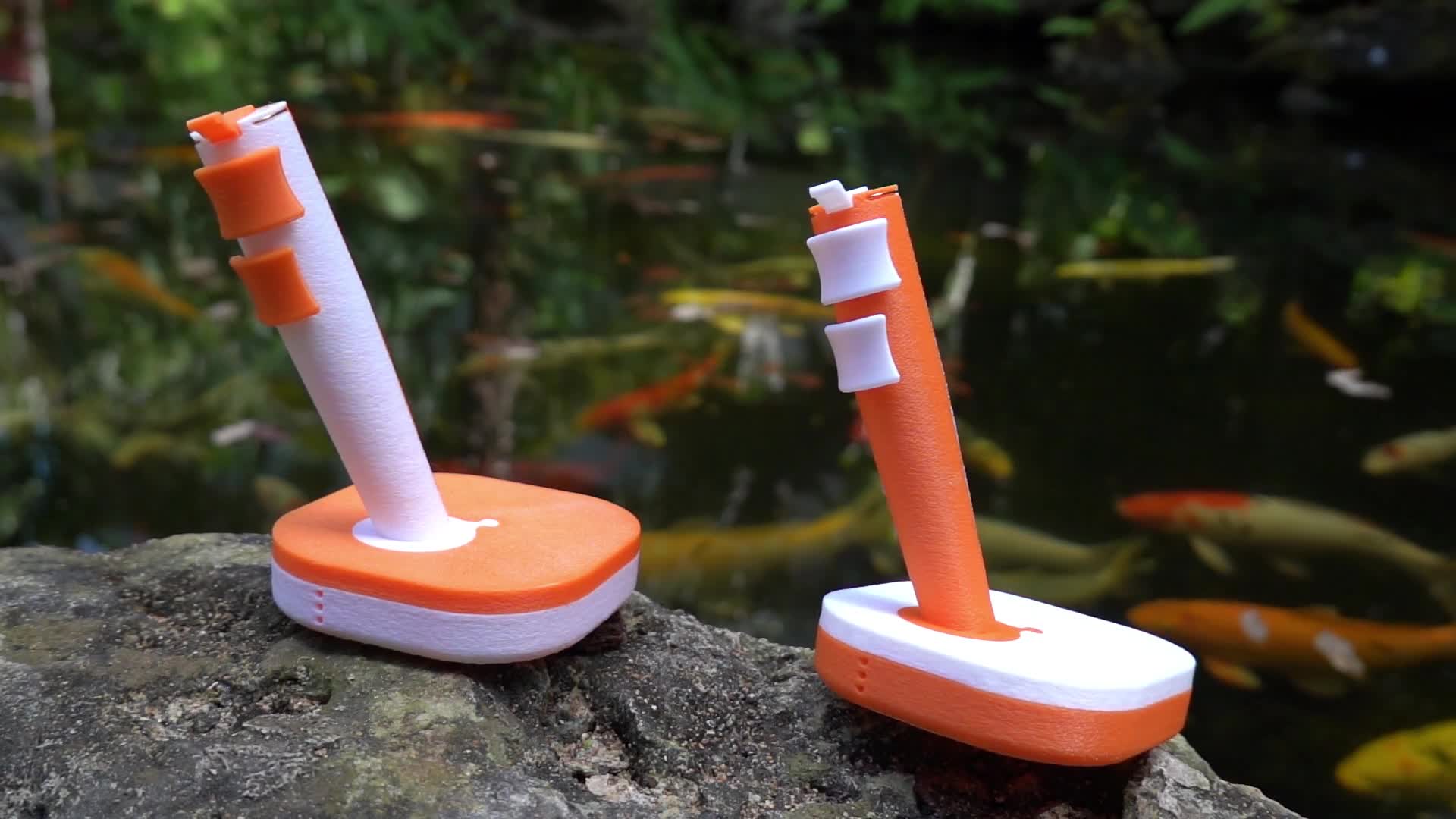

Poznaj Oli v1 – myszkę komputerową o chwycie pięściowym (fist-grip), która zmienia swoje funkcje w zależności od tego, jak mocno ją przechylisz. Zaprojektowana nie jako zastępstwo, ale jako zamiennik tradycyjnej myszy. Pozwala dłoni odpocząć od otwartej, wyprostowanej pozycji, w której większość z nas spędza cały dzień – pomagając tym samym zapobiegać mikrourazom i przeciążeniom. Projekt wystartował na Kickstarterze.
Skąd taki pomysł?
Wszystko zaczęło się od bardzo osobistego problemu. Przez lata twórca spędzał po osiem godzin dziennie, pięć dni w tygodniu przy komputerze, przeglądając pliki PDF i tworząc arkusze kalkulacyjne, a wieczorami relaksował się, grając z rodziną i przyjaciółmi. Przez cały ten czas jego dłoń była usilnie dopasowana do tego samego, typowego kształtu myszy – otwarta dłoń, wyprostowane palce.
Z czasem pojawiło się nieprzyjemne drętwienie. Zaczęło się niepozornie, nasilając się wieczorami, ale wkrótce sprawiło, że każdy dzień w pracy stawał się walką, a wieczorny gaming musiał odejść w odstawkę.
Przetestował każdą „ergonomiczną” myszkę, jaką zdołał znaleźć, ale wszystkie miały tę samą wadę: nadal wymuszały pozycję z otwartą dłonią i wyprostowanymi palcami. Zależało mu na urządzeniu, które pozwoliłoby pracować w chwycie zbliżonym do zamkniętej pięści i zmieniać ułożenie dłoni w ciągu dnia, by przełamać rutynę ruchu. Więc sam je zbudował.
Za Oli v1 stoi Luke Tomashek – projektant sprzętowy-samouk z New England. W swoim małym, niezależnym laboratorium hardware’owym o nazwie Oli io projektuje urządzenia peryferyjne o unikalnym kształcie, czuciu i funkcjonalności – każde wykonane ręcznie w USA. Jego działania można śledzić na stronie oli-io.com.
Z czego składa się Oli v1?
Komponenty użyte do projektu:
- Seeed Studio XIAO nRF52840 Sense
- Sensor optyczny PAW3395
- Przełączniki typu tactile switch
- Silniczek haptyczny
- Akumulator LiPo 400 mAh
- Dedykowana obudowa wydrukowana w 3D
Jak to działa?

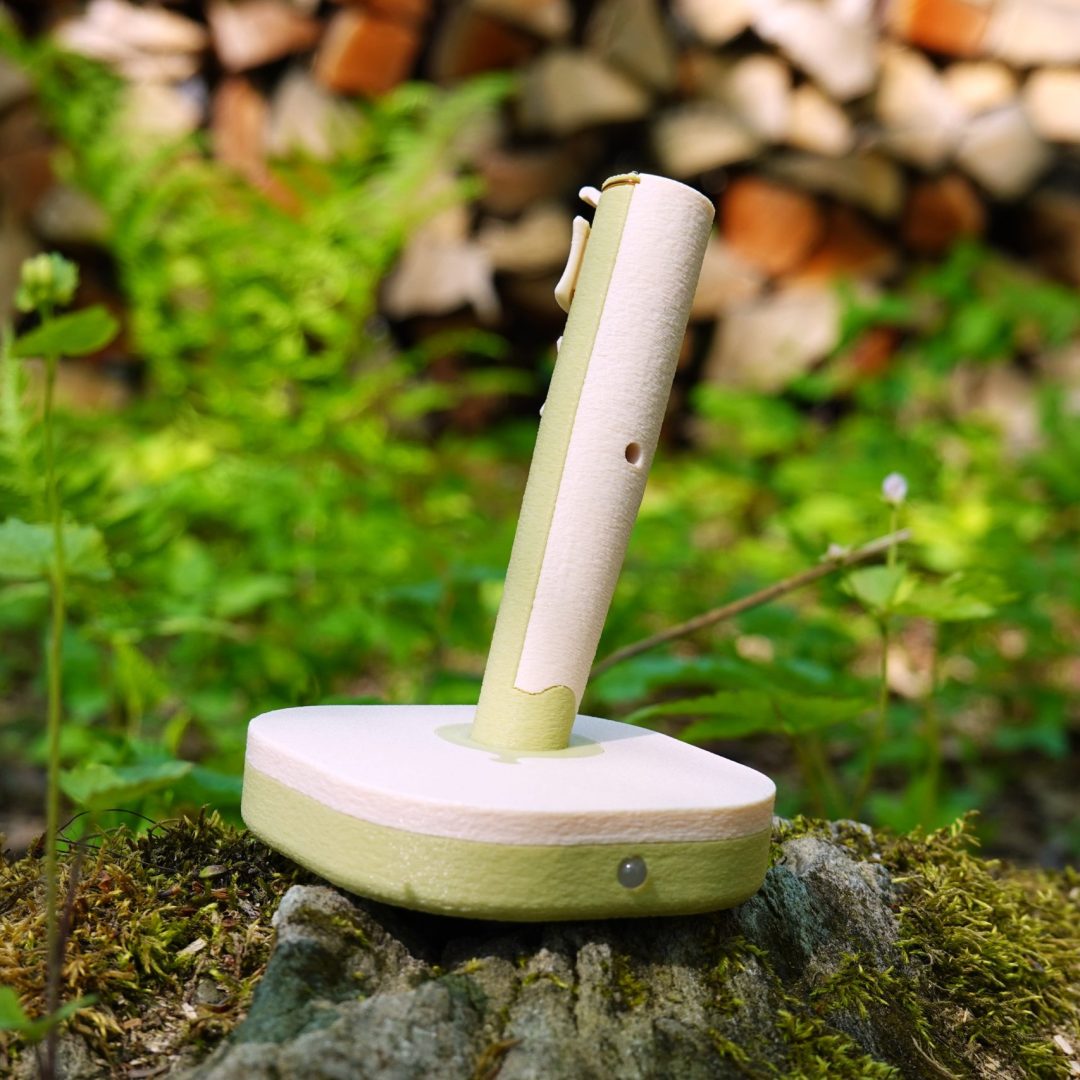

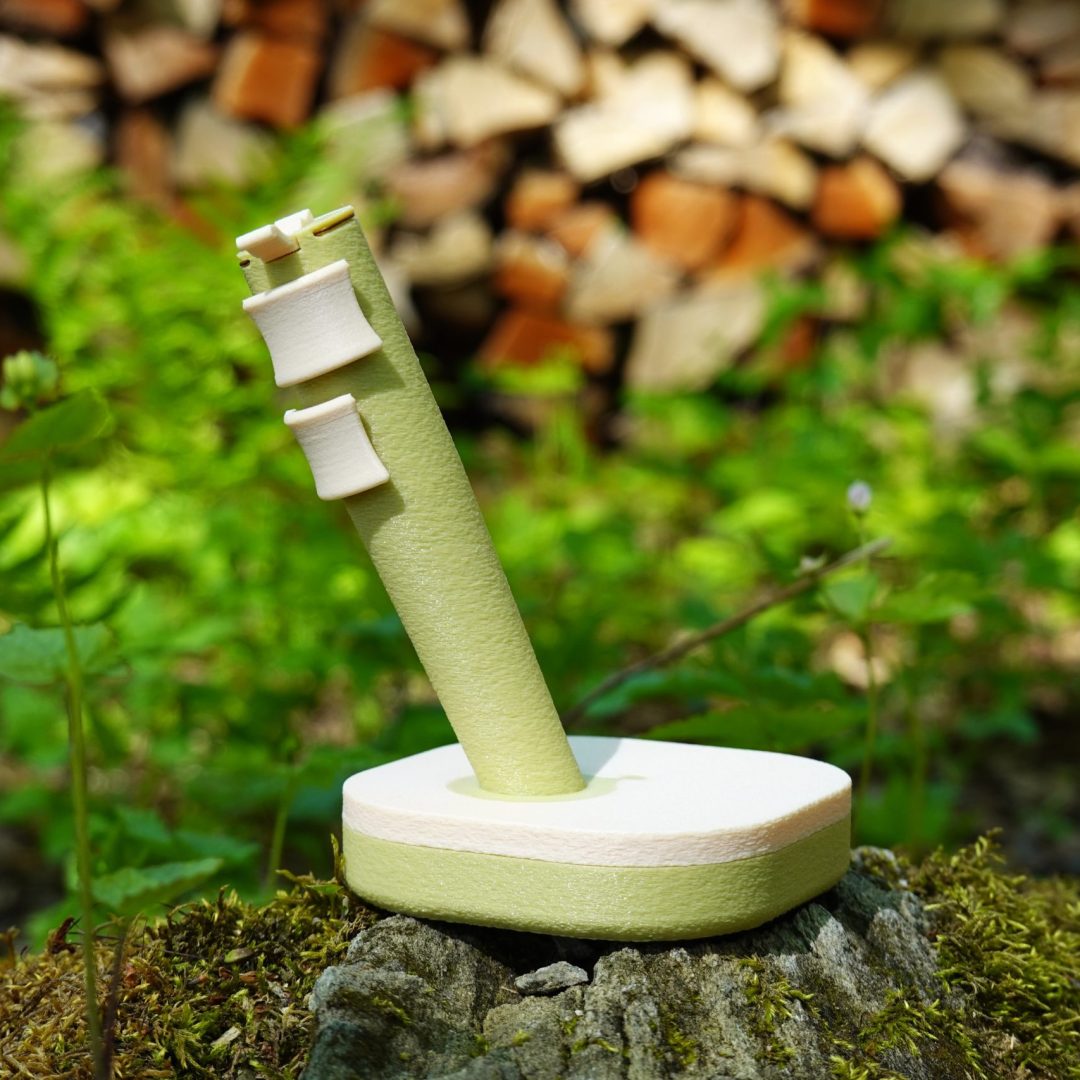

Oli v1 steruje kursorem za pomocą sensora optycznego – dokładnie tak jak tradycyjna mysz – ale została zamknięta w zupełnie innej formie. Trzyma się ją w zamkniętej pięści, a głównym palcem obsługującym jest kciuk. Lewy przycisk myszy aktywuje się wewnętrzną stroną kciuka, kółko/środkowy przycisk – uniesieniem kciuka w górę, a prawy przycisk znajduje się tam, gdzie naturalnie spoczywa palec wskazujący.
Główną zaletą myszki są funkcje aktywowane poprzez jej przechylanie. Wbudowany 6-osiowy moduł IMU precyzyjnie wykrywa kąt nachylenia myszy i przypisuje przyciskom właściwości w trzech różnych trybach:
Tryb normalny (płasko): standardowy lewy, prawy i środkowy klik oraz śledzenie optyczne.
Strefa remapowania pochylenia (17–54°): lekkie przechylenie odblokowuje nowy zestaw akcji, takich jak przewijanie, kopiowanie, wklejanie czy nawigacja – bez unoszenia palca.
Tryb Tilt Shift (55°+): głębsze przechylenie aktywuje pełną, alternatywną warstwę (co potwierdza sygnał haptyczny), służącą do nawigacji po stronach, widoku zadań lub obsługi dowolnego skrótu klawiszowego.
Do korzystania z myszy nie jest wymagane żadne oprogramowanie instalowane na komputerze. Do personalizacji służy konfigurator webowy, który pozwala zmienić funkcje każdego przycisku na wszystkich trzech warstwach pochylenia i zapisać do trzech profili bezpośrednio w pamięci myszy.
Luke użył programu Autodesk Fusion do wymodelowania formy 3D, KiCada do projektu schematu i płytki PCB, drukarki Bambu Lab H2S do wydrukowania obudowy, przycisków, dźwigni oraz wstawek z logo, a także stacji lutowniczej i płyty grzewczej (reflow) do montażu PCB.
Dlaczego moduł XIAO?
Płytka XIAO nRF52840 Sense została wybrana ze względu na połączenie wydajności, miniaturowych gabarytów i pokładowych komponentów, które idealnie wpisują się w kluczowe funkcje Oli v1:
- Wbudowany 6-osiowy czujnik IMU okazał się idealny do obsługi sterowania przechyleniem.
- Liczne wyprowadzenia GPIO obsługują silniczek haptyczny, diodę LED oraz przyciski myszy.
- Piny ze wsparciem dla interfejsu SPI łączą się z czujnikiem optycznym PAW3395.
- Układ nRF52840 zapewnia łączność bezprzewodową BLE – co było wymogiem koniecznym.
- Zintegrowany port USB-C oraz układ ładowania akumulatora ograniczyły liczbę dodatkowych elementów na płytce.
Połączenie tych funkcji znacząco uprościło projekt. Upakowanie tylu wymaganych komponentów na tak małej powierzchni pozwoliło zachować zwartą konstrukcję, a sam moduł działa bez zarzutu pod kontrolą systemu Zephyr RTOS, który odpowiada za obsługę profilu BLE HID, komunikację SPI z sensorem i wielowątkowe przetwarzanie ruchu.
Jak ujął to sam Luke: moduł XIAO leży w Oli v1 „jak ulał”.
Poza warstwą inżynieryjną, Oli v1 niesie ze sobą niezwykle osobiste przesłanie:
„Oli v1 to projekt z pasji, który powstał w bardzo ważnym momencie mojego życia. Nazwałem go na cześć mojej narzeczonej, Olivii, która dzielnie walczyła z rakiem płuc, aż do naszego ostatniego pożegnania na początku tego roku. Była moją skałą, moim aniołem i największą inspiracją dla tego projektu. Kocham Cię na zawsze, Olivio.” – Luke Tomashek.
Kluczem jest różnorodność
Oli v1 nie powstała po to, by całkowicie zastąpić standardową myszkę – chodzi o różnorodność. Zmiana chwytu w trakcie dnia, podobnie jak zmiana pozycji przy biurku z regulacją wysokości (siedząc/stojąc), daje odpocząć przepracowanym mięśniom i pomaga zapobiegać urazom przeciążeniowym. Zmień chwyt, przełam rutynę.
Projekt Oli v1 jest już dostępny na Kickstarterze – to idealny moment, by pomóc sprowadzić go na świat. Wspierając kampanię, możesz jako jeden z pierwszych zdobyć tę niezwykłą myszkę, wesprzeć małe, niezależne studio tworzące innowacyjny sprzęt i pomóc w osiągnięciu celu umożliwiającego masową produkcję. Jeśli kiedykolwiek kończyłeś długi dzień przy biurku z bolącą dłonią – ten projekt zdecydowanie jest warty uwagi.
Projekt to także hołd: nazwa laboratorium Oli io upamiętnia narzeczoną Luke’a, Olivię, a cześć zysków netto ze sprzedaży jest przekazywana na badania nad chorobami nowotworowymi.
