MPU-6050 to popularny wybór wśród entuzjastów elektroniki oraz profesjonalistów pracujących nad projektami wymagającymi precyzyjnych pomiarów ruchu. Dzięki swoim funkcjom jako akcelerometr i żyroskop, moduł oferuje szerokie możliwości, zarówno dla początkujących, jak i zaawansowanych użytkowników. W tym artykule dowiesz się, czym dokładnie jest MPU-6050, jak działa i do jakich zastosowań najlepiej go wykorzystać.

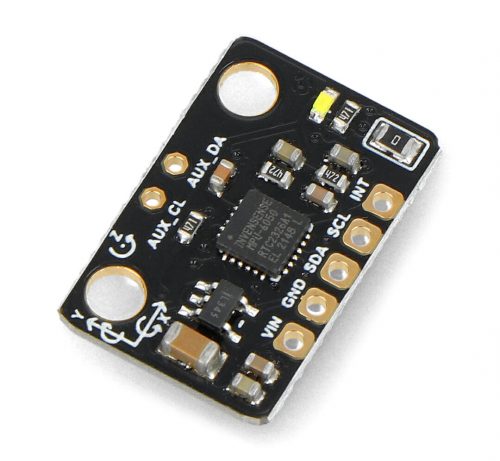

Co to jest MPU-6050 i jak działa?
MPU-6050 to wszechstronny moduł czujnika łączący w sobie funkcje akcelerometru i żyroskopu, co czyni go idealnym wyborem dla różnorodnych projektów elektronicznych, w tym systemów nawigacji inercyjnej, stabilizacji dronów czy kontrolerów gier. Dzięki zaawansowanej technologii, MPU-6050 potrafi precyzyjnie mierzyć przyspieszenia liniowe oraz prędkości kątowe w trzech osiach. Funkcjonując poprzez popularny interfejs komunikacyjny I2C, czujnik ten umożliwia łatwy transfer danych do mikrokontrolera, co znacząco upraszcza proces integracji z innymi komponentami elektronicznymi.
Sercem MPU-6050 są jego zdolności akcelerometru i żyroskopu. Pierwszy z nich umożliwia dokładne monitorowanie zmian prędkości oraz kierunku, co jest niezastąpione w analizie dynamicznych ruchów. Natomiast żyroskop pozwala na śledzenie rotacji i kątowych przesunięć, co jest kluczowe dla rozpoznawania orientacji przestrzennej. Połączenie obu tych elementów pozwala na kompleksową analizę ruchu i położenia, co sprawia, że MPU-6050 staje się nieocenionym narzędziem w szeregu aplikacji, od prostych zabawek po zaawansowane systemy pozycjonowania.
Jakie są główne funkcje MPU-6050?
Główne funkcje MPU-6050 składają się z precyzyjnego pomiaru przyspieszenia i prędkości kątowej w trzech osiach, co czyni go niezwykle wszechstronnym narzędziem do analizy ruchu. Wbudowany akcelerometr pozwala na pomiar przyspieszenia, identyfikując zmiany w prędkości i kierunku ruchu obiektu. Dzięki temu, użytkownicy mają możliwość dokładnej analizy dynamiki ruchów, co jest niezbędne w takich zastosowaniach jak stabilizacja dronów, czy tworzenie systemów nawigacji inercyjnej. Żyroskop w MPU-6050 uzupełnia te możliwości, umożliwiając pomiar prędkości kątowej, co jest kluczowe do monitorowania rotacji i jej dynamiki.
Te skoordynowane pomiary przyspieszenia i prędkości kątowej zapewniają kompleksowy wgląd w trójwymiarowy ruch i położenie obiektów, co jest nieocenione w zastosowaniach od gier komputerowych po skomplikowane systemy pozycjonowania. Użycie popularnego interfejsu I2C gwarantuje łatwe połączenie czujnika z innymi komponentami, co znacznie upraszcza integrację w rozmaitych projektach. Z tego powodu, funkcje MPU-6050 zyskały uznanie zarówno wśród amatorów elektroniki, jak i profesjonalistów poszukujących niezawodnego czujnika do swoich projektów.
Możliwości konfiguracji MPU-6050
Konfiguracja MPU-6050 oferuje wiele możliwości, które pozwalają na dostosowanie modułu do specyficznych potrzeb projektu. Jednym z kluczowych aspektów jest możliwość regulacji zakresów pomiarowych zarówno dla akcelerometru, jak i żyroskopu. Dzięki temu użytkownik może wybrać odpowiedni zakres, który najlepiej odpowiada dynamice ruchu jego aplikacji. W przypadku akcelerometru MPU-6050 umożliwia ustawienia zakresu pomiarowego w przedziałach od ±2g do ±16g, co daje elastyczność w analizie przyspieszeń od delikatnych po te bardziej intensywne. Podobnie, dla żyroskopu dostępne są ustawienia w zakresie od ±250 do ±2000 stopni na sekundę, co pozwala na precyzyjne śledzenie obrotów i rotacji.
Możliwość konfiguracji MPU-6050 nie kończy się jednak tylko na ustawieniach zakresu pomiarowego. Użytkownicy mogą również dostosować częstotliwość próbkowania i wybrać odpowiednie filtry do przetwarzania sygnałów, co pomaga w eliminacji szumów i zwiększa dokładność pomiarów. Integracja poprzez interfejs I2C nie tylko ułatwia komunikację z mikrokontrolerem, ale również pozwala na konfigurację rejestrów modułu, co umożliwia precyzyjne ustawienie parametrów pracy czujnika. Dzięki tym zaawansowanym możliwościom konfiguracyjnym, MPU-6050 staje się wszechstronnym narzędziem, które może być z łatwością zaadaptowane do różnorodnych zastosowań wymagających precyzyjnych pomiarów ruchu.
Zastosowania modułu MPU-6050 w projektach
Zastosowanie MPU-6050 w projektach staje się coraz bardziej popularne, zwłaszcza w dziedzinie robotyki. Dzięki zdolności do precyzyjnego pomiaru przyspieszenia i prędkości kątowej, moduł doskonale sprawdza się w różnych aplikacjach wymagających zaawansowanej analizy ruchu. W projektach robotycznych, gdzie stabilizacja oraz kontrola pozycji są kluczowe, MPU-6050 odgrywa istotną rolę, dostarczając niezbędne dane pomiarowe. Umożliwia to tworzenie robotów, które potrafią utrzymać równowagę, precyzyjnie planować trasę oraz reagować na zmiany otoczenia w czasie rzeczywistym.
Wśród ciekawych projektów, w których zastosowanie MPU-6050 jest nieocenione, można wymienić:
- Stabilizację pojazdów autonomicznych i dronów, co zapewnia płynne i bezpieczne poruszanie się w zróżnicowanym terenie.
- Tworzenie systemów IMU (Inertial Measurement Unit) w niewielkich robotach mobilnych, co wspomaga nawigację i precyzję ruchów.
- Projekty kontrolerów ruchu dla gier VR, gdzie dokładny pomiar położenia i orientacji poprawia wrażenia z gry.
- Integrację w mechatronicznych ramionach robotycznych, co pozwala na dokładniejsze manipulowanie obiektami.
Dzięki szerokim możliwościom konfiguracyjnym oraz prostocie integracji za pomocą interfejsu I2C, MPU-6050 cieszy się dużym uznaniem wśród zarówno amatorskich, jak i profesjonalnych twórców projektów robotycznych. Jego wszechstronność znajduje zastosowanie w licznych projektach, co czyni go niezwykle istotnym narzędziem w elektronice i robotyce.
Jak poprawnie podłączyć i zainstalować MPU-6050?
Aby poprawnie podłączyć moduł MPU-6050, należy zwrócić uwagę na jego dostępne wyprowadzenia oraz poprawną instalację. Moduł ten wykorzystuje interfejs I2C, co znacząco ułatwia jego integrację z mikrokontrolerami. Podłączenie MPU-6050 rozpoczynamy od podłączenia pinów GND i VCC do odpowiednich źródeł napięcia. Następnie należy podłączyć piny SDA i SCL do odpowiednich linii I2C mikrokontrolera, co umożliwia skuteczną komunikację i transfer danych.
Instalacja MPU-6050 wymaga prawidłowej konfiguracji rejestrów i ustawienia parametrów tak, aby odpowiadały wymaganiom projektu. Warto zadbać o dobrą jakość połączeń, co zapewni stabilność pomiarów przyspieszenia i prędkości kątowej. Dobrze przewodzące linie sygnałowe minimalizują zakłócenia i szumy, co jest kluczowe dla precyzyjnego działania sensorów. Dokładne przestrzeganie schematów połączeń i konfiguracji zapewni niezawodną pracę modułu MPU-6050 w rozmaitych aplikacjach elektronicznych.
