Jakie korzyści zapewnia skaner laserowy 3D?

Nie jest żadną tajemnicą, że nawet najbardziej zaawansowane drukarki 3D na niewiele się zdają, jeśli nie mają do dyspozycji wysokiej jakości trójwymiarowych modeli. Jest to szczególnie widoczne w profesjonalnych zastosowaniach, gdzie niezwykle ważne jest zachowanie odpowiednich wymiarów lub proporcji.

W efekcie przedsiębiorstwa zatrudniają całe rzesze projektantów, których zdaniem jest modelowanie w oparciu o konkretną specyfikację techniczną. Jednak w wielu przypadkach do zagadnienia trójwymiarowego projektowania można podejść nieco inaczej, wykorzystując do pracy skaner laserowy 3D.

Jest to specjalne urządzenie, które przy pomocy laserów (lub innych technologii) wnikliwie skanuje badany obiekt, sczytując wszystkie jego wymiary fizyczne. Następnie tak pozyskane dane są analizowane przez specjalne oprogramowanie, przy pomocy którego informacje przekuwane są w pełni trójwymiarowy model. Różne modele wykorzystują różne metody skanowania – a o tym mogliście się dowiedzieć również z wcześniejszych artykułów na naszym blogu.

Dzięki temu laserowy skaner 3D pozwala w ciągu dosłownie kilku minut zeskanować praktycznie dowolny przedmiot, uwzględniając tym samym jego kształt, wymiary zewnętrzne, zachowane tolerancje oraz jego pełną geometrię. Znacząco przyśpiesza to postęp prac, a także ułatwia projektantowi produkcję trójwymiarowych modeli.

Rodzaje skanerów 3D

Na rynku można spotkać się z wieloma technologiami dotyczącymi trójwymiarowego skanowania przedmiotów. Różnią się one od siebie łatwością obsługi, szybkością pracy, dokładnością oraz wymiarami samych urządzeń.

Jednym z najbardziej rozpowszechnionych urządzeń jest skaner laserowy 3D, który do sczytywania wymiarów danego obiektu wykorzystuje wiązkę lasera. Odbicie światła jest następnie analizowane przez urządzenie, tworząc tym samym trójwymiarowy model.

Kolejnym rodzajem są skanery oparte na tak zwanym świetle strukturalnym. Do ich działania wykorzystywane są lampy LED, które oświetlają skanowany przedmiot, podczas gdy zastosowany w nich sensor światłoczuły sczytuje geometrię danego obiektu.

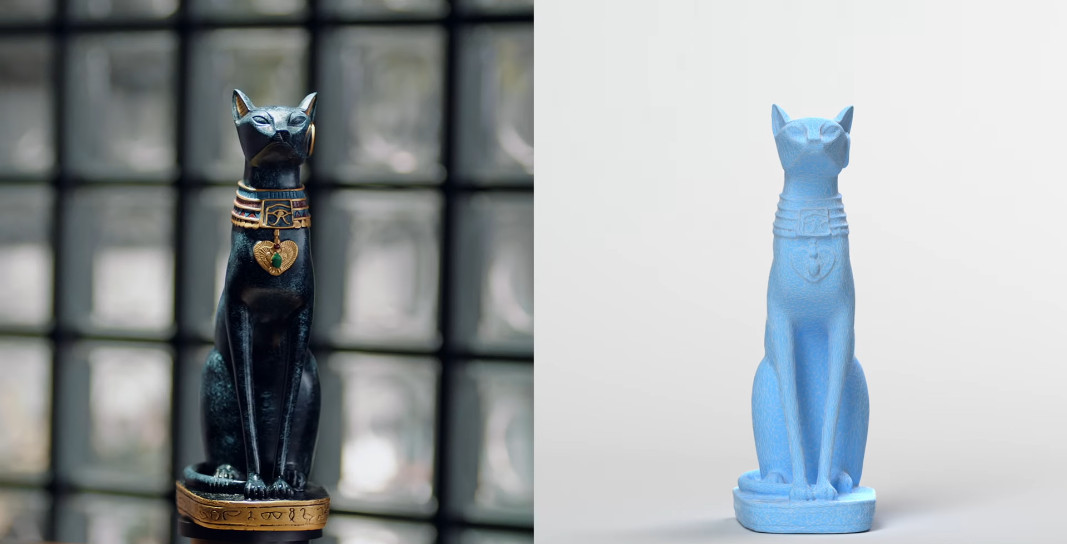

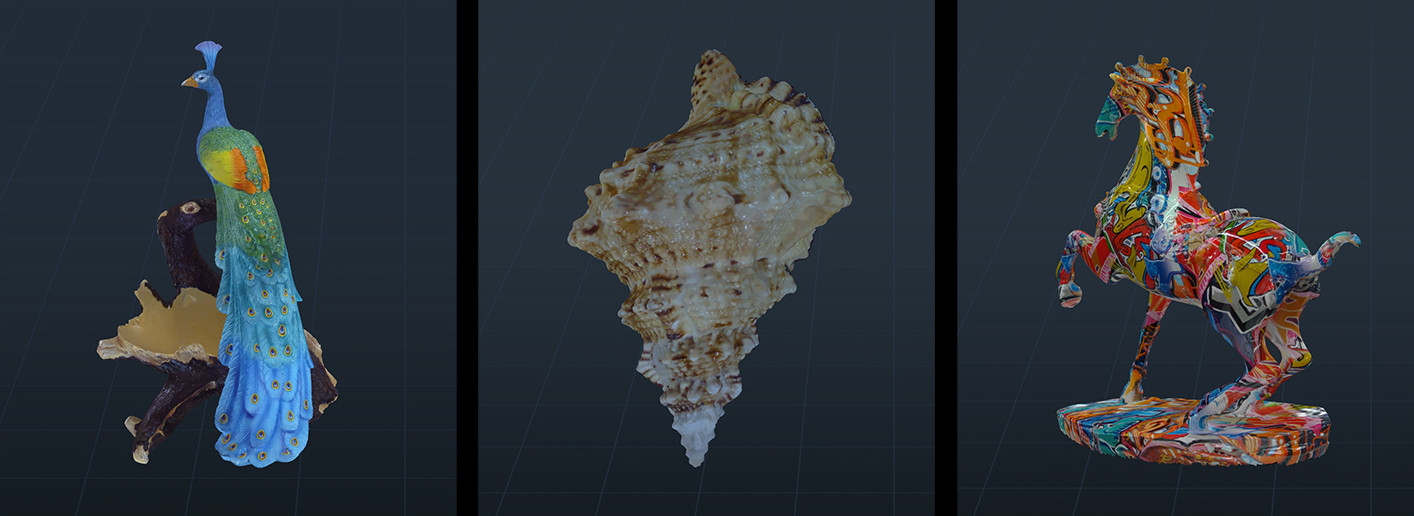

Zeskanowane zwierzę

Warto również wspomnieć o fotogrametrii, czyli rodzinie oprogramowania, która umożliwia zamienienie zwykłego smartfona w skaner 3D. Android jako środowisko operacyjne jest świetnym tego przykładem. Wystarczy tylko na swój telefon ściągnąć specjalną aplikację, która przy pomocy wbudowanego aparatu fotograficznego umożliwi trójwymiarowe skanowanie.

Technologia ta ma jednak wiele ograniczeń, dlatego też stosowana jest głównie do amatorskiego skanowania i modelowania 3D. Jaki zatem skaner wybrać do bardziej profesjonalnych zastosowań?

Creality CR-Scan 01

Marka Creality najbardziej znana jest z produkcji drukarek typu FFF/FDM z rodziny Ender. Jednak chińskie przedsiębiorstwo ma również w swojej ofercie własny skaner 3D. CR-Scan 01 to produkt adresowany do sektora hobbystycznego, chociaż jego jakość umożliwia również stosowanie go w półprofesjonalnych firmach.

CR-Scan 01 może być stosowny jako ręczny skaner 3D lub zamontowany na statywie, umożliwiając skanowanie obiektów w 360°. Rozdzielczość sczytywania wymiarów wynosi 0,1 mm, a maksymalny wymiar pojedynczego skanu to 378 x 536 mm.

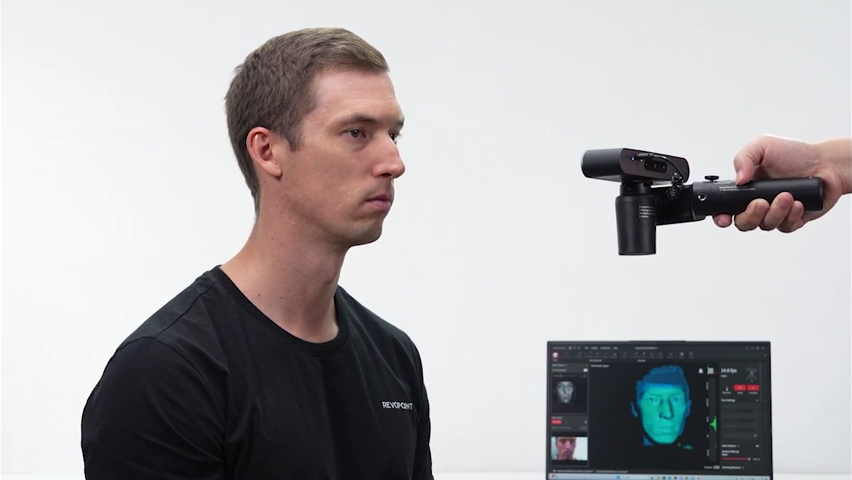

Urządzenie nadaje się także do skanowania twarzy, ponieważ zastosowany w nim sensor oraz lampa LED są całkowicie niegroźne dla ludzkiego oka.

Shining 3D EinScan SE

EinScan SE to propozycja skanera od marki Shining 3D, która od wielu lat specjalizuje się w rozwiązaniach z dziedziny technologii addytywnych oraz trójwymiarowego modelowania.

Skaner EinScan SE adresowany jest do małych i średnich przedsiębiorstw, które oczekują wysokiej dokładności produkowanych skanów przy jednoczesnym zachowaniu prostoty obsługi.

Prezentowane urządzenie posiada dokładność pojedynczego skanu wynoszącą 0,1 mm, a maksymalny wymiar skanowanego obiektu wynosi 700 x 700 x700 milimetrów.

Dodatkowo EinScan SE jest w stanie skanować także teksturę obiektu, co znacząco ułatwia dalszą obróbkę uzyskanego modelu.

Shining 3D EinScan Pro 2X



EinScan Pro 2X to kolejny świetny produkt, który powstał w zakładach EinScan. Urządzenie może być wykorzystywane zarówno jako skaner ręczny jak i stacjonarny, co zapewnia mu szereg możliwości.

Na pochwałę zasługuje również jego dokładność – EinScan Pro 2X sczytuje dane badanego obiektu z rozdzielczością dochodzącą do 0,04 mm, co jest jednym z lepszych wyników wśród porównywalnych urządzeń dostępnych do kupienia na rynku.
