Czy Twoje czujniki temperatury „boją się” słońca — a mówiąc ściślej: bezpośredniej ekspozycji na promienie słoneczne? Dlaczego projektując profesjonalną stację pogodową, nie wystawiamy gołego czujnika na otwartą przestrzeń?
Światowa Organizacja Meteorologiczna (WMO) definiuje temperaturę powietrza jako: „Temperaturę wskazywaną przez termometr wystawiony na działanie powietrza w miejscu osłoniętym od bezpośredniego promieniowania słonecznego”.
Dlaczego osłonięcie czujnika lub termometru od słońca jest bezwzględnie konieczne? Ponieważ czujnik wystawiony na bezpośrednie światło słoneczne nie mierzy w rzeczywistości temperatury powietrza — mierzy to, jak bardzo sam nagrzał się pod wpływem słońca.
Aby uzyskać wiarygodny odczyt temperatury powietrza, element pomiarowy musi być chroniony przed promieniowaniem, a jednocześnie znajdować się w swobodnym przepływie otaczającego go powietrza. W profesjonalnych stacjach pogodowych stosuje się do tego celu tzw. osłony radiacyjne, które eliminują wpływ słońca na wynik pomiaru.
Co wpływa na odczyty czujnika temperatury powietrza?
Gdy czujnik temperatury znajduje się na słońcu, jego powierzchnia absorbuje energię słoneczną i mocno się nagrzewa. W efekcie wskazuje temperaturę wyższą niż rzeczywista temperatura otaczającego go powietrza.
Ten sam problem pojawia się, gdy na czujnik działa ciepło odbite lub promieniujące z pobliskich powierzchni, takich jak:
- Beton lub asfalt
- Ściany budynków i dachy
- Powierzchnie pojazdów
- Sucha gleba i skały
- Inne nagrzane obiekty w otoczeniu
W monitoringu meteorologicznym celem jest pomiar temperatury samodzielnego powietrza, a nie czujnika czy jego obudowy. Standardowy pomiar wymaga więc ochrony przed słońcem i promieniowaniem cieplnym przy jednoczesnym zapewnieniu odpowiedniego przepływu powietrza wokół elementu pomiarowego.
Rekomendacja WMO dotycząca stosowania osłon radiacyjnych pozwala zminimalizować błędy wynikające z promieniowania. Przestrzeganie tych standardów gwarantuje, że obserwacje są dokładne, reprezentatywne i porównywalne na całym świecie.
Jak dokładnie działa osłona radiacyjna?

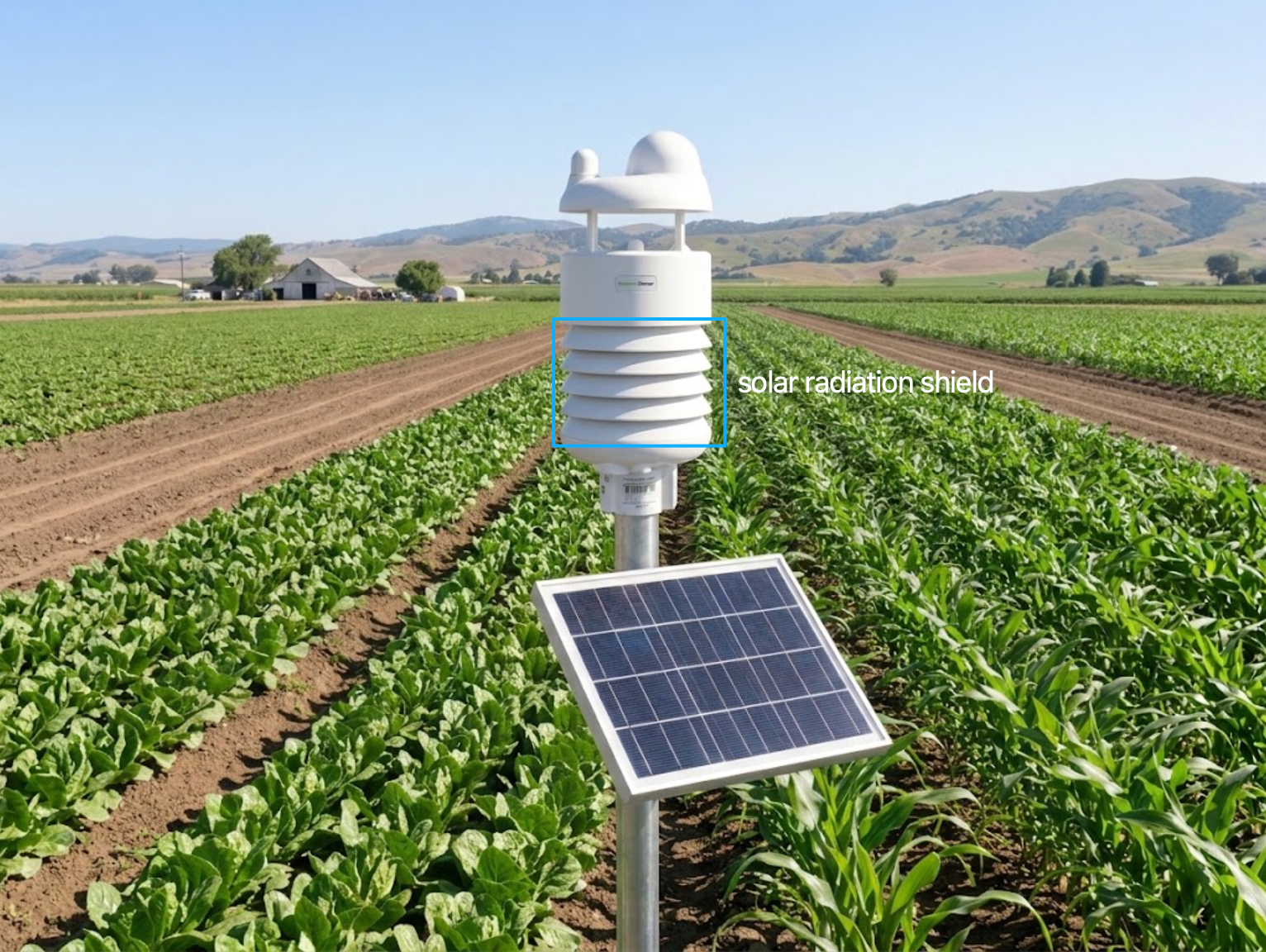

Osłona radiacyjna działa jak kapelusz przeciwsłoneczny dla czujnika. Nie blokuje przepływu powietrza, ale odcina niepożądane promieniowanie i pomaga uzyskać precyzyjny odczyt.
Do jej głównych zadań należy:
- Blokowanie bezpośredniego promieniowania słonecznego: Zapobiega nagrzewaniu czujnika temperatury i wilgotności.
- Redukcja zakłóceń od ciepła promieniowania: Ogranicza wpływ ciepła odbitego lub wypromieniowywanego przez podłoże, budynki i pobliskie obiekty.
- Utrzymanie naturalnego przepływu powietrza: Szczeliny między płytkami osłony umożliwiają ciągłą cyrkulację i wymianę powietrza z otoczeniem.
- Ochrona przed warunkami atmosferycznymi: Zmniejsza bezpośrednie działanie deszczu, śniegu, gradu i silnego wiatru, chroniąc wrażliwą elektronikę i wydłużając jej żywotność.
Głównym wyzwaniem inżynieryjnym przy projektowaniu osłony jest zablokowanie promieniowania przy jednoczesnym uniknięciu uwięzienia ciepła wewnątrz. Gdyby obudowa była całkowicie zamknięta, powietrze w środku nagrzałoby się bardziej niż to na zewnątrz — tworząc mały efekt cieplarniany i wprowadzając kolejny błąd pomiarowy.
Dlaczego osłony radiacyjne są zazwyczaj białe?
Kolor osłony to nie kwestia estetyki. Białe powierzchnie odbijają przeważającą część promieniowania słonecznego i pochłaniają znacznie mniej energii niż ciemne kolory. Dzięki temu biała obudowa sama się nie nagrzewa i nie przekazuje niepożądanego ciepła do czujnika umieszczonego w środku. Ogranicza to wtórne błędy pomiarowe wynikające z nagrzewania się samej osłony.
Innymi słowy, biały kolor w połączeniu z żaluzjową lub warstwową strukturą pełni dwie kluczowe funkcje:
- Odbija tak dużo promieniowania słonecznego, jak to możliwe.
- Zapewnia swobodny przepływ powietrza wokół czujnika.
Od dużych drewnianych klatek do kompaktowych osłon

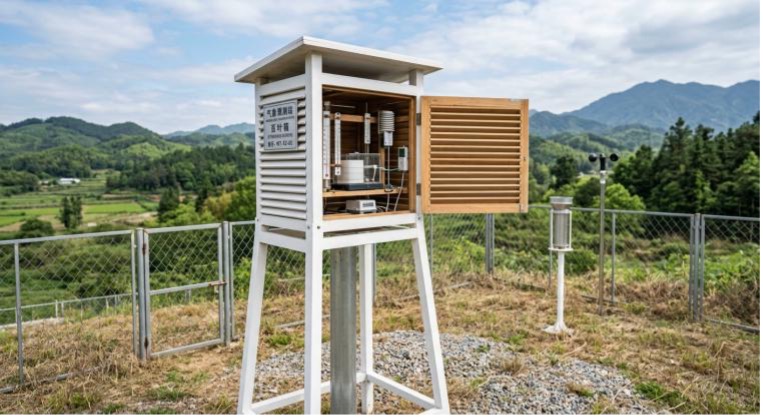

Kiedyś w tradycyjnych stacjach meteorologicznych powszechnie stosowano duże, drewniane klatki Stevensona. Ich żaluzjowa konstrukcja skutecznie osłaniała przyrządy pomiarowe przed słońcem, zapewniając naturalne przewietrzanie.
Choć były skuteczne, ich znaczne gabaryty utrudniały montaż, transport, inspekcję i konserwację.
Kompaktowa konstrukcja

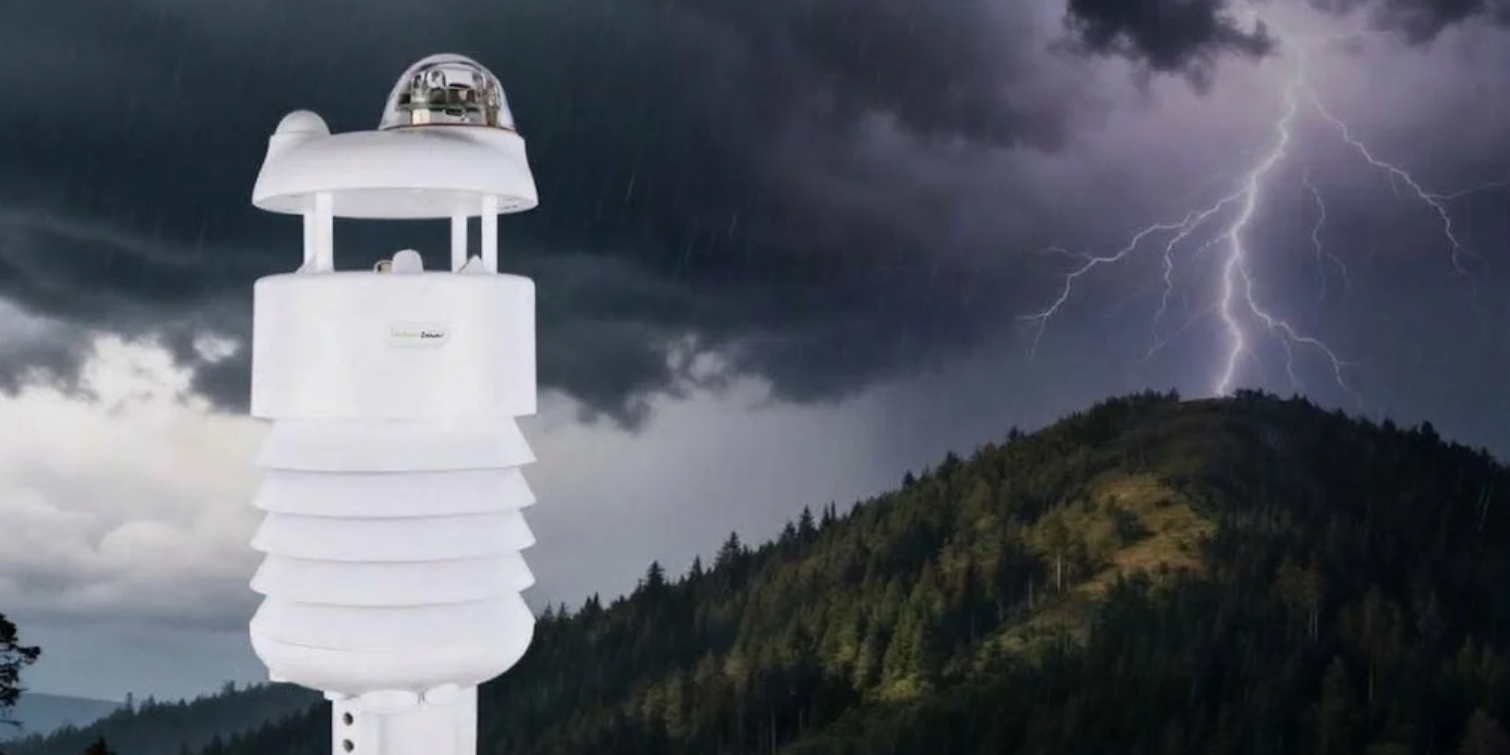

Nowoczesne, zintegrowane czujniki pogodowe zastępują tradycyjne klatki wielowarstwowymi osłonami z ułożonych kaskadowo talerzy/płytek żaluzjowych. Tworzy to znacznie mniejszą strukturę przy zachowaniu kluczowych funkcji: cienia i wentylacji.
Wymiary takiej osłony wymagają jednak bardzo precyzyjnych obliczeń i testów. Zbyt mała obudowa ogranicza cyrkulację powietrza (co obniża dokładność odczytów), zaś zbyt duża podnosi koszty transportu i montażu.

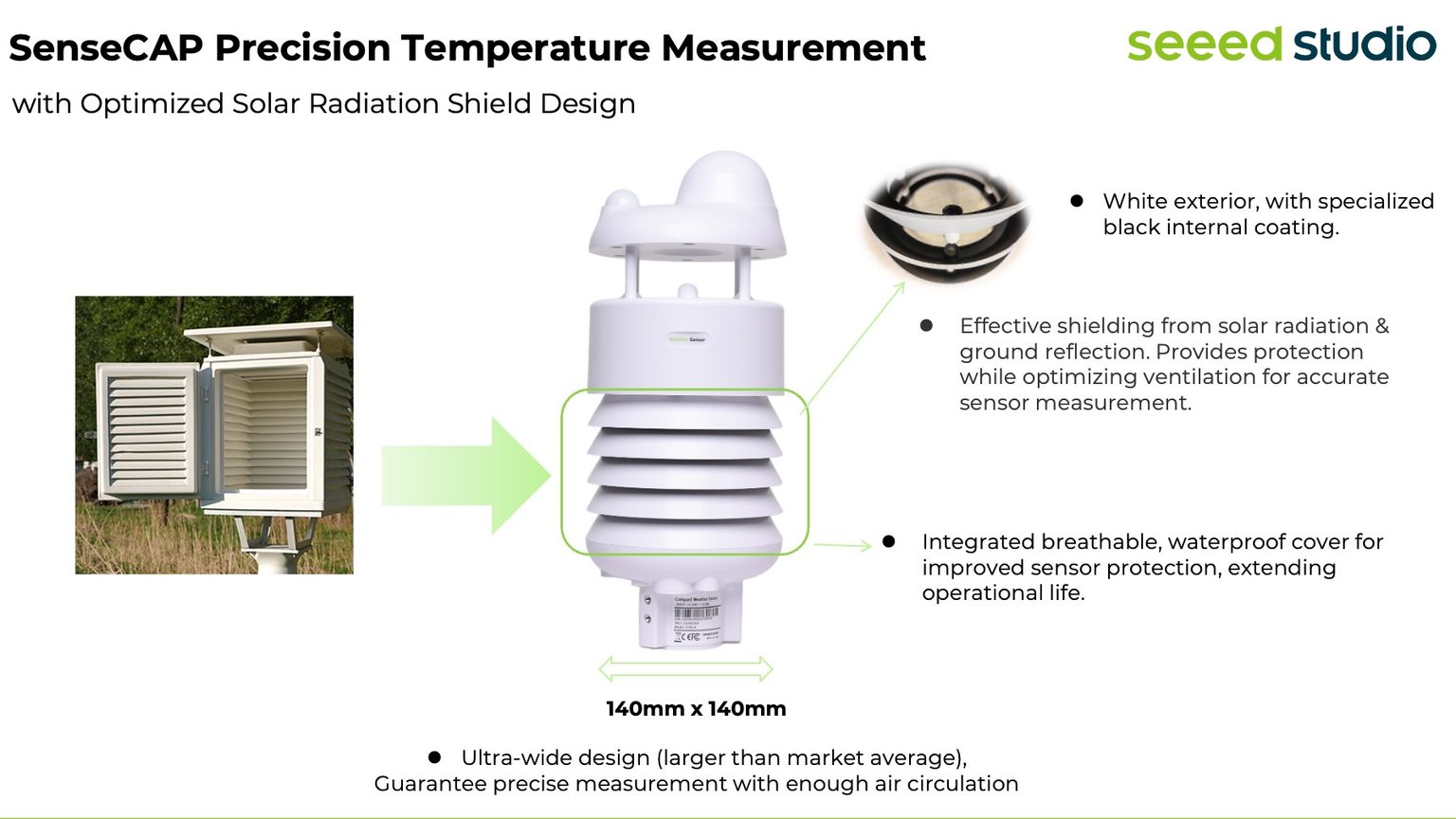

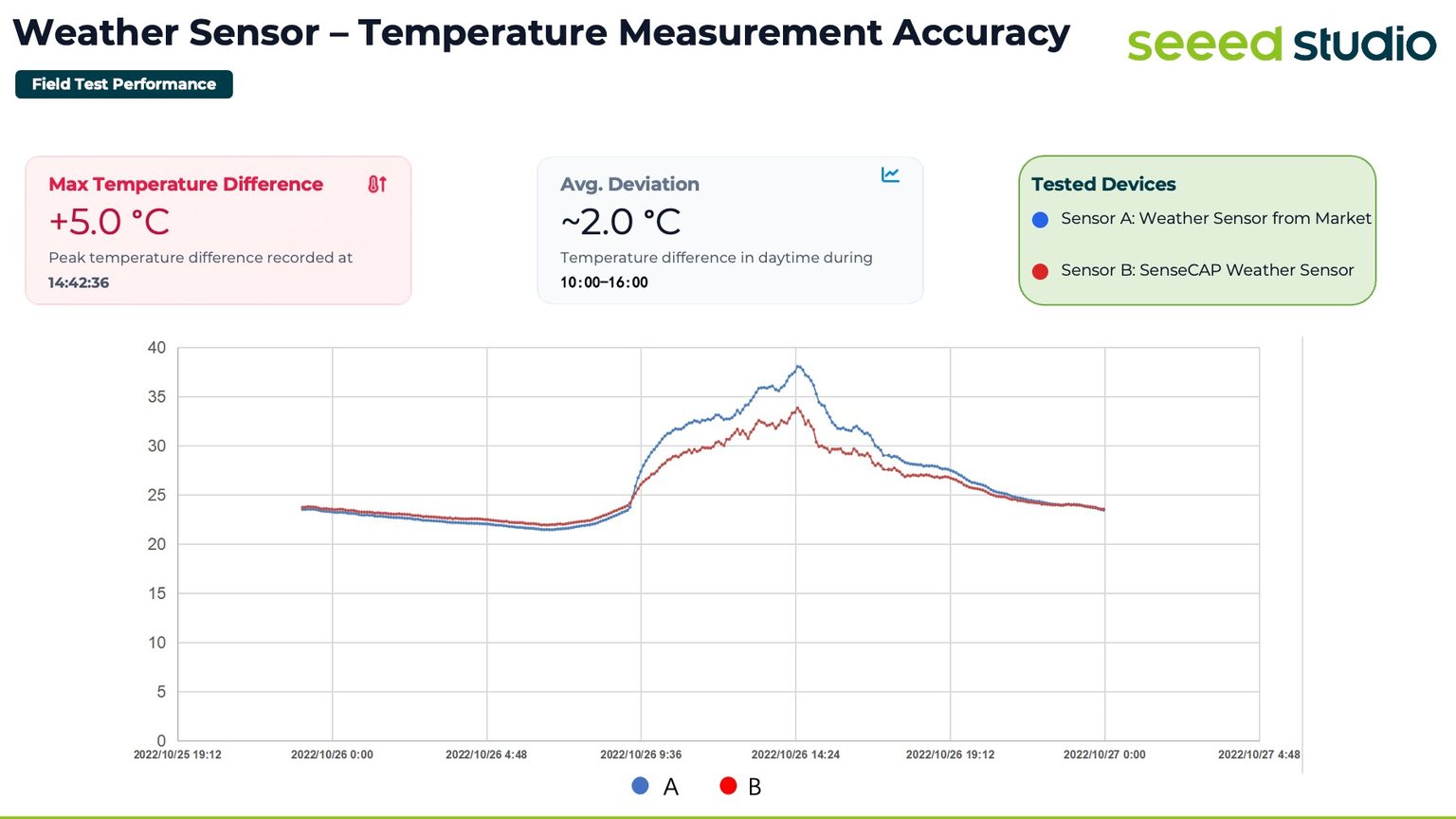

Zespół inżynierów Seeed Studio poświęcił mnóstwo pracy na dopracowanie kompaktowych stacji pogodowych z serii SenseCAP. Od doboru materiałów i powłok, po konkretne geometrie osłon radiacyjnych — każdy detal przeszedł rygorystyczne testy wewnętrzne, laboratoryjne oraz terenowe.
Kluczowy wniosek: Bezpośrednie promieniowanie słoneczne mocno zawyża odczyty czujników temperatury. Przemyślana, wielopłytkowa osłona radiacyjna minimalizuje błąd wynikający z nagrzewania, zapewniając rzeczywisty pomiar temperatury otoczenia nawet przy silnym nasłonecznieniu.
Więcej funkcji w jednym urządzeniu
Nowoczesne czujniki typu all-in-one pozwalają na umieszczenie modułu temperatury i wilgotności wewnątrz osłony, integrując w tej samej obudowie inne funkcje pomiarowe.

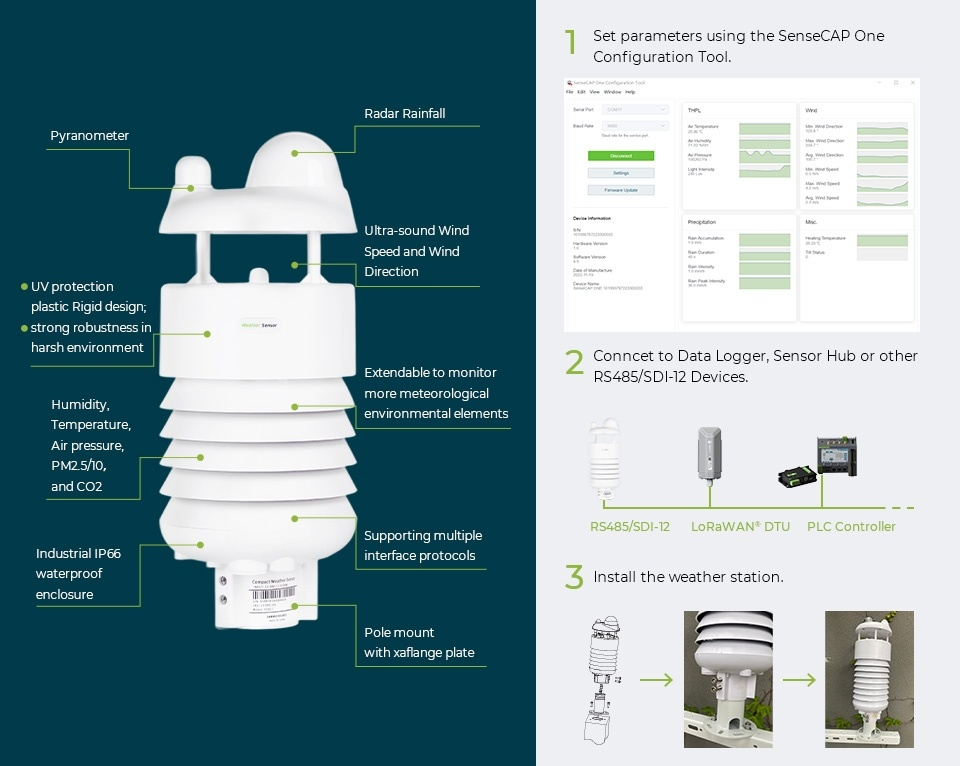

Przykładem może być stacja Seeed Studio SenseCAP S700.
- Góra: Piranometr (pomiar promieniowania) + radarowy deszczomierz.
- Środek: Ultradźwiękowy czujnik prędkości i kierunku wiatru.
- Dolna osłona radiacyjna: Czujnik temperatury, wilgotności oraz ciśnienia atmosferycznego.

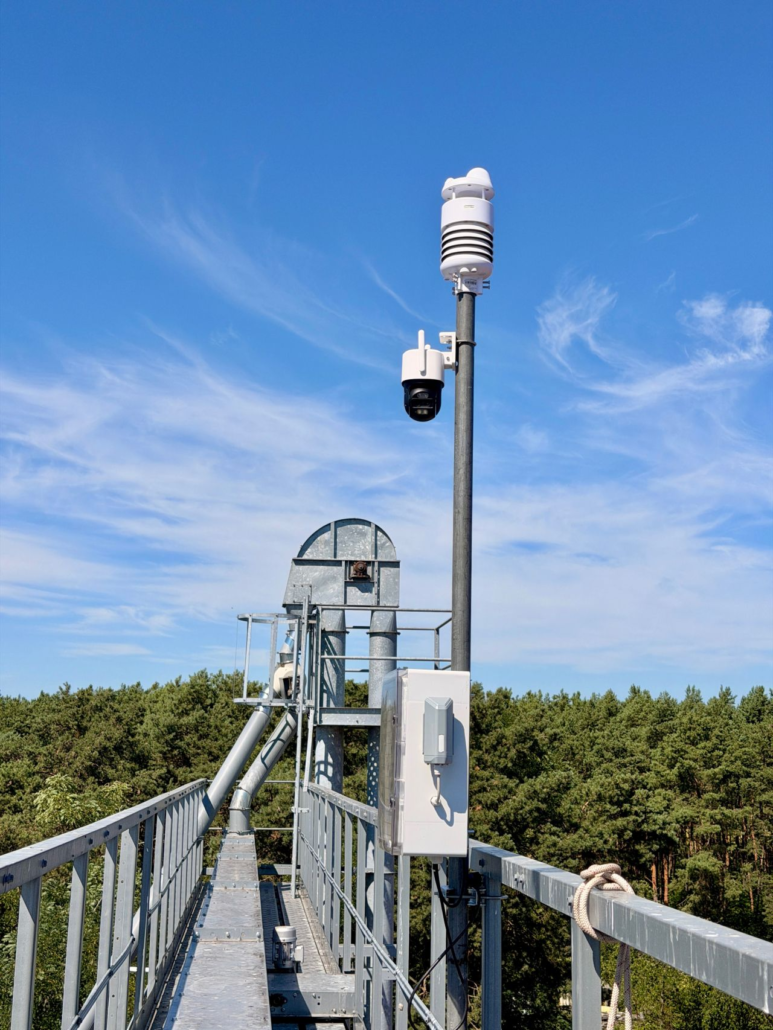

Taka zintegrowana konstrukcja pozwala precyzyjnie mierzyć i przesyłać komplet danych z odległych lokalizacji. Brak ruchomych części mechanicznych przekłada się na łatwy montaż i bezobsługową pracę, co obniża koszty eksploatacji w projektach monitorowania mikroklimatu.
Dlaczego konstrukcja osłony jest kluczowa w badaniu mikroklimatu?
Monitoring mikroklimatu skupia się na lokalnych, drobnych zmianach warunków środowiskowych. Szklarnie, sady, winnice, farmy fotowoltaiczne, dachy budynków czy tereny budów mogą wykazywać znaczne różnice temperatur na bardzo małych odległościach.
W takich zastosowaniach nawet niewielki błąd pomiarowy może prowadzić do błędnych decyzji. Sztucznie zawyżona temperatura wpływa negatywnie m.in. na:
- Sterowanie wentylacją i nawadnianiem w szklarniach.
- Oceną stresu cieplnego roślin.
- Systemy ostrzegania przed przymrozkami i upałami.
- Analizę wydajności paneli fotowoltaicznych.
- Badania miejskich wysp ciepła (UHI).
- Monitoring środowiskowy na terenach przemysłowych.
Prawidłowo zaprojektowana osłona gwarantuje, że czujnik mierzy temperaturę powietrza, a nie skumulowane ciepło obudowy lub nagrzanej powierzchni obok.
Jak prawidłowo zamontować czujnik temperatury?
Nawet najlepsza osłona radiacyjna nie pomoże, jeśli popełnisz błędy podczas montażu. Otoczenie i pozycja instalacji mają ogromny wpływ na jakość pomiarów.
Instalując zewnętrzny czujnik temperatury, pamiętaj o poniższych zasadach:
- Zapewnij swobodną cyrkulację: Umieść czujnik w miejscu, gdzie powietrze może swobodnie przepływać.
- Zachowaj odstęp od powierzchni: Unikaj bezpośredniego sąsiedztwa dachów, ścian, betonu i innych elementów akumulujących ciepło.
- Omiń sztuczne źródła ciepła: Montuj czujnik z dala od wylotów wentylacji, agregatów klimatyzacji czy tłumików.
- Nie blokuj przepływu: Unikaj miejsc, w których gęsta roślinność lub konstrukcja budynku mogłyby osłaniać czujnik przed wiatrem.
- Dbaj o czystość: Regularnie czyść osłonę z kurzu, ptasich odchodów czy pajęczyn.
- Przestrzegaj wytycznych producenta: Stosuj zalecaną wysokość i orientację montażu.
Dbałość o te detale jest szczególnie ważna przy rozproszonych sieciach czujników – spójne warunki montażu ułatwiają porównywanie danych z różnych punktów.
Podsumowanie
- Czujniki temperatury nie „boją się” słońca, ale bez ochrony zmierzą własną temperaturę, zamiast temperatury powietrza.
- Osłona radiacyjna blokuje bezpośrednie słońce i redukuje wpływ ciepła z otoczenia.
- Ażurowa konstrukcja (żaluzje) umożliwia naturalny przepływ powietrza wokół czujnika.
- Obudowa ochronna zabezpiecza elektronikę przed opadami i wiatrem.
- Kompaktowe stacje IoT przenoszą klasyczne zasady meteorologii do nowoczesnych, zintegrowanych urządzeń.
Choć wygląd sprzętu pomiarowego zmienił się na przestrzeni lat – od ciężkich drewnianych klatek po kompaktowe moduły IoT – zasada działania pozostaje niezmienna: zablokuj promieniowanie, zapewnij przepływ powietrza i chroń czujnik.
Te proste prawa fizyki są fundamentem precyzyjnych pomiarów. Czujniki z serii Seeed Studio SenseCAP łączą wieloletnie doświadczenie meteorologiczne z nowoczesną technologią IoT, sprawdzając się w rolnictwie precyzyjnym, smart cities czy monitoringu drogowym.
