Wyświetlacz LCD IPS 65K RGB - 240x240px 1,54'' SPI - Waveshare 18079

Indeks: WSR-19366 EAN: 5904422371890
Wyświetlacz LCD IPS wyprodukowany przez Waveshare, wyposażony w sterownik ST7789. Przekątna ekranu wynosi 1,54'', a rozdzielczość jest równa 240 x 240 px. Moduł wykorzystuje 4-pinowy interfejs SPI do komunikacji z modułem kontrolera. Prezentuje obrazy w aż 65 tysiącach kolorów gamy RGB. Pomimo niewielkich rozmiarów modułu, wyświetlany obraz jest wyraźny i czytelny.
Wyświetlacz LCD IPS 65K RGB - 240x240px 1,54'' SPI - Waveshare 18079
41,90 zł
34,07 zł netto
Zapłać później
Dostawa 10 szt. zaplanowana na 2024-05-03
Oczekiwanie na dostawę
Producent: Waveshare
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: Wyświetlacz LCD IPS 65K RGB - 240 x 240 px 1,54'' SPI - Waveshare 18079

Wyświetlacz LCD IPS wyprodukowany przez Waveshare, wyposażony w sterownik ST7789. Przekątna ekranu wynosi 1,54'', a rozdzielczość jest równa 240 x 240 px. Moduł wykorzystuje 4-pinowy interfejs SPI do komunikacji z modułem kontrolera. Prezentuje obrazy w aż 65 tysiącach kolorów gamy RGB. Pomimo niewielkich rozmiarów modułu, wyświetlany obraz jest wyraźny i czytelny.

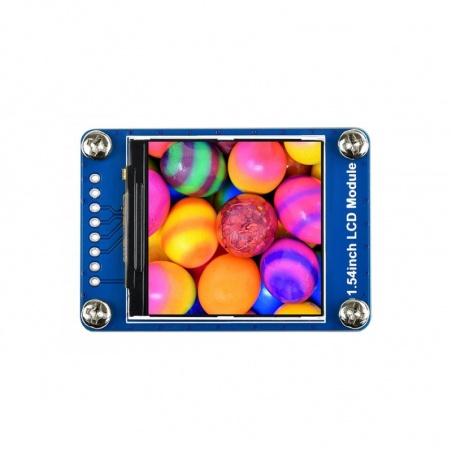

Wyświetlacz LCD IPS 65K RGB - 240 x 240 px 1,54'' SPI.

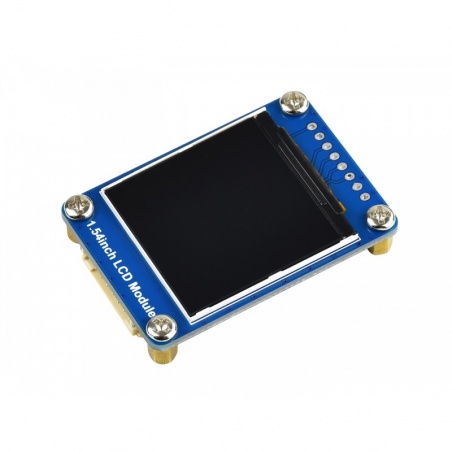

Wyświetlacz LCD IPS 65K RGB - 240 x 240 px 1,54'' SPI.

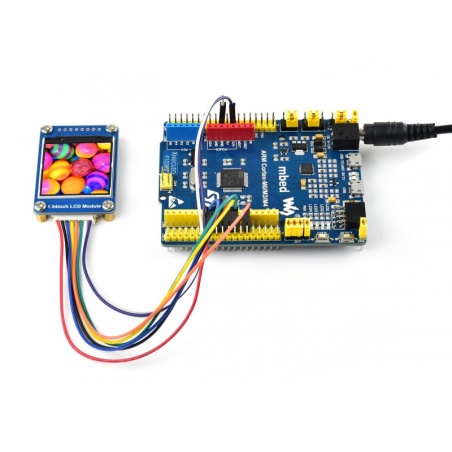

Produkt kompatybilny z Arduino, Raspberry Pi i STM32

Producent udostępnia stronę Wiki produktu, która zawiera szczegółowy przewodnik użytkownika znacząco ułatwiający rozpoczęcie pracy z wyświetlaczem. Znajduje się tam także dokumentacja sterownika ST7789VW.

Wyświetlacz wykorzystuje 4-pinowy interfejs komunikacyjny SPI.

Wyświetlacz wykorzystuje 4-pinowy interfejs komunikacyjny SPI.

Specyfikacja techniczna wyświetlacza

  • Typ: LCD IPS
  • Przekątna wyświetlacza: 1,54 mm
  • Rozdzielczość ekranu: 240 x 240 px
  • Kolory wyświetlania: 65K RGB
  • Interfejs komunikacyjny: magistrala SPI (4-przewodowa)
  • Wbudowany sterownik: ST7789
  • Kompatybilny z kontrolerami takimi jak Raspberry Pi / Arduino / STM32
  • Napięcie zasilania: 3,3 V / 5 V
  • Rozmiar wyświetlacza: 27,72 x 27,72 mm
  • Rozmiar piksela: 0,1155 x 0,1155 mm
  • Wymiary modułu: 50 x 35 mm

Zawartość zestawu

  • Wyświetlacz LCD IPS 65K RGB - 240 x 240 px 1,54'' SPI
  • Przewód połączeniowy Grove - 8-pinowy o długości 20 cm

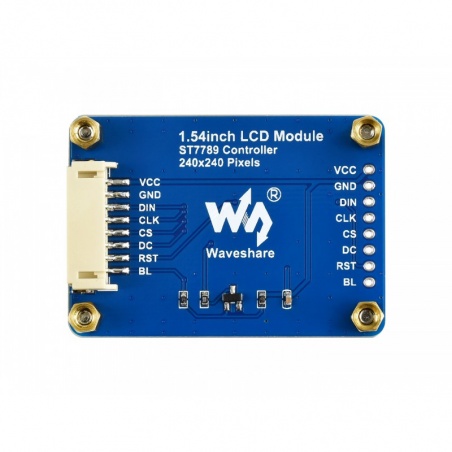

Opis wyprowadzeń oraz schemat podłączeń

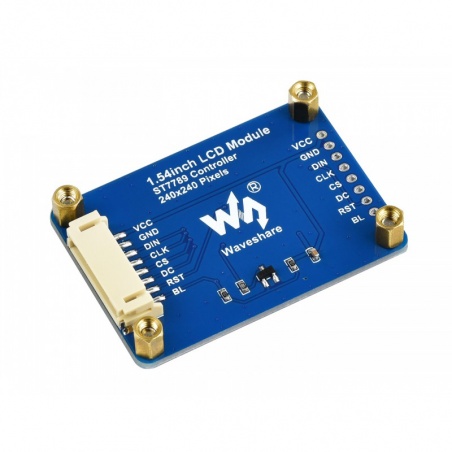

Wyświetlacz posiada dwie opcje podłączenia - za pomocą złącza w standardzie Grove lub poprzez pola lutownicze o rastrze 2,54 mm. Każde wyprowadzenie znajdujące się na płytce zostało opisane, dzięki czemu użytkownik nie będzie miał problemu z odpowiednim połączeniem. Należy podłączyć moduł wyświetlacza z kontrolerem według poniższych zależności:

  • VCC - pin zasilania 3,3 V lub 5 V
  • GND - masa układu
  • DIN - pin wejściowy linii danych interfejsu SPI
  • CLK - pin wejściowy linii zegara interfejsu SPI
  • CS - Chip Select
  • DC - pin wyboru dane / polecenia (stan wysoki - dane; stan niski: polecenia)
  • RST - pin RESET
  • BL - pin odpowiedzialny za podświetlenie
Schemat połączenia z użyciem minikomputera Raspberry Pi, który należy nabyć osobno.

Schemat połączenia z użyciem minikomputera Raspberry Pi, który należy nabyć osobno.

Ekran - typ LCD IPS
Ekran - przekątna 1.54 ''
Ekran - interfejs SPI
Ekran - dotyk Nie
Ekran - rozdziel. 240x240px
Szerokość opakowania 7 cm
Wysokość opakowania 2 cm
Głębokość opakowania 5 cm
Masa opakowania 0.03 kg
