Wyświetlacz LCD IPS - 1,14'' 240x135px SPI - 65K RGB - Waveshare 18231

Indeks: WSR-19193 EAN: 5903351249676
BOTLAND B. DERKACZ SPÓŁKA JAWNA Opinie z ekomi-pl.com
Wyświetlacz LCD IPS wyprodukowany przez Waveshare. Posiada przekątną 1,14" oraz rozdzielczość równą 240 x 135 px. Wyświetla 65 tysięcy kolorów w gamie RGB, dzięki czemu prezentowany obraz jest bardzo wyraźny i odpowiednio nasycony. Moduł wykorzystuje magistralę SPI do komunikacji z mikrokontrolerem. Został wyposażony także w układ sterujący ST7789. Do zestawu dołączono dedykowany przewód połączeniowy - 8-pinowy o długości 20 cm.
34,00 zł
27,64 zł netto
Dostawa zaplanowana na 2021-12-15
Oczekiwanie na dostawę
30 dni na zwrot
Producent: Waveshare
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: Wyświetlacz LCD IPS - 1,14'' 240 x 135 px SPI - 65K RGB - Waveshare 18231

Wyświetlacz LCD IPS wyprodukowany przez Waveshare. Posiada przekątną 1,14" oraz rozdzielczość równą 240 x 135 px. Wyświetla 65 tysięcy kolorów w gamie RGB, dzięki czemu prezentowany obraz jest bardzo wyraźny i odpowiednio nasycony. Moduł wykorzystuje magistralę SPI do komunikacji z mikrokontrolerem. Został wyposażony także w układ sterujący ST7789. Do zestawu dołączono dedykowany przewód połączeniowy - 8-pinowy o długości 20 cm.

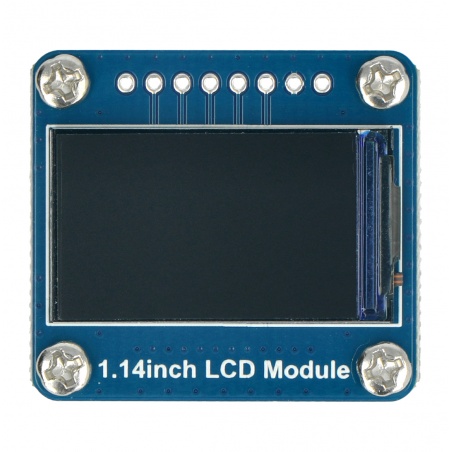

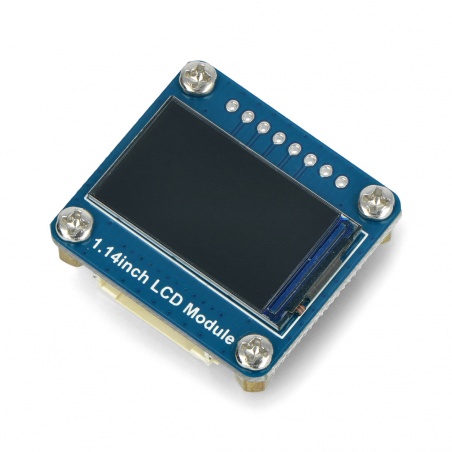

Wyświetlacz LCD IPS - 1,14'' 240 x 135 px SPI - 65K RGB.

Wyświetlacz LCD IPS - 1,14'' 240 x 135 px SPI - 65K RGB.

Produkt kompatybilny z Arduino, Raspberry Pi i STM32

Na stronie producenta dostępna jest Strona Wiki produktu, która zawiera instrukcje podłączenia dla poszczególnych mikrokontrolerów.

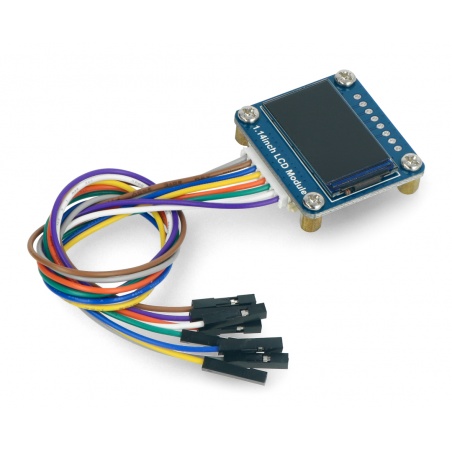

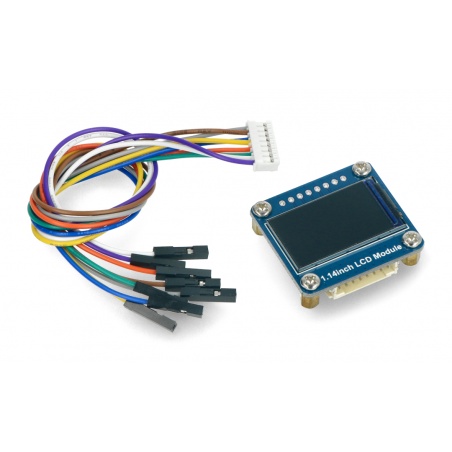

W skład zestawu wchodzi także dedykowany przewód połączeniowy o długości 20 cm.W skład zestawu wchodzi także dedykowany przewód połączeniowy o długości 20 cm.

Cechy szczególne wyświetlacza od Waveshare

  • Kompatybilny z popularnymi kontrolerami takimi jak Raspberry Pi, Arduino czy STM32
  • Wyświetlacz o rozdzielczości równej 240 × 135 px
  • 65 tysięcy kolorów w gamie RGB, dzięki którym prezentowany obraz jest wyraźny i odpowiednio nasycony
  • Interfejs SPI do komunikacji z kontrolerem, dzięki czemu więcej wyprowadzeń I/O zostaje do dyspozycji użytkownika

Zawartość zestawu

  • Wyświetlacz LCD 1,14'' 240 x 135 px od Waveshare
  • Przewód połączeniowy 8-pin o długości 20 cm

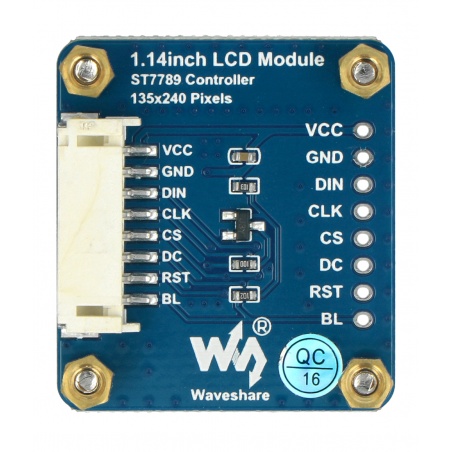

Opis wyprowadzeń i schemat podłączenia

Wyświetlacz jest kompatybilny z popularnymi kontrolerami, do których należą między innymi Arduino, Raspberry Pi czy STM32. Ekran należy połączyć z modułem według poniższych zależności:

  • VCC - napięcie zasilania 3,3 V / 5 V
  • GND - masa układu
  • DIN - pin wejściowy danych interfejsu SPI
  • CLK - pin wejściowy danych zegara interfejsu SPI
  • CS - Chip Select
  • DC - pin wyboru dane / polecenia (stan wysoki - dane; stan niski - polecenia)
  • RST - pin RESET (aktywowany stanem niskim)
  • BL - pin podświetlenia
Schemat połączenia wyświetlacza z płytką Arduino, która nie wchodzi w skład zestawu. Można ją kupić osobno w naszym sklepie.

Schemat połączenia wyświetlacza z płytką Arduino, która nie wchodzi w skład zestawu. Można ją kupić osobno w naszym sklepie.

Wyświetlacz został wyposażony w układ ST7789.Wyświetlacz został wyposażony w układ ST7789.

Specyfikacja techniczna wyświetlacza

  • Typ: wyświetlacz LCD IPS
  • Przekątna ekranu: 1,14''
  • Rozdzielczość: 240 x 135 px
  • Rozmiar wyświetlacza: 24,91 x 14,86 mm
  • Rozmiar piksela: 0,1101 x 0,1035 mm
  • Kolory wyświetlania: 65K RGB
  • Interfejs komunikacyjny: 4-przewodowy SPI
  • Wbudowany układ sterujący: ST7789
  • Napięcie zasilania: 3,3 V / 5 V
  • Wymiary modułu: 35 x 32 mm

Wyświetlacz LCD IPS - 1,14'' 240 x 135 px SPI - 65K RGB - Waveshare 18231

Wyświetlacz LCD IPS od Waveshare oferuje rozdzielczość na poziomie 240 x 135 pikseli i posiada przekątną o długości 1,14”. Urządzenie jest kompatybilne między innymi z płytkami Arduino czy Raspberry Pi, z którymi komunikuje się za pośrednictwem interfejsu SPI. Przewód przyłączeniowy jest dołączony do zestawu.

Urządzenie znakomicie sprawdzi się w rozmaitych projektach elektronicznych, takich jak roboty, sprzęt RTV i AGD, stacje pogodowe czy systemy automatyki budynkowej. Wyświetlacz cechuje się wiernym odwzorowaniem kolorów (65 tysięcy barw RGB) oraz wyraźnym, kontrastowym obrazem.

Uniwersalny wyświetlacz LCD IPS dla Raspberry Pi i Arduino

Wyświetlacz LCD IPS marki Waveshare to uniwersalny model, który współpracuje z większością mikrokontrolerów i płytek, takich jak Arduino, Raspberry Pi czy STM32. W związku z tym urządzenie można wykorzystać w bardzo różnych projektach, korzystających z rozmaitych platform.

Nasz asortyment obejmuje również inne modele wyświetlaczy LCD TFT i IPS, zarówno przeznaczonych dla Raspberry Pi i Arduino, jak i o innym przeznaczeniu. Ponadto w naszej ofercie znajdziesz szeroki wybór nakładek HAT, urządzeń peryferyjnych i innych akcesoriów do komputerów jednopłytkowych.

Ekran - typ LCD IPS
Ekran - przekątna 1,14 ''
Ekran - interfejs SPI
Ekran - dotyk Nie
Ekran - rozdziel. 135x240px
