Wyświetlacz General LCD IPS 1,28'' 240 x 240 px - do Raspberry Pi i Arduino - okrągły - Waveshare 19192

Indeks: WSR-19040 EAN: 5903351249669
BOTLAND B. DERKACZ SPÓŁKA JAWNA Opinie z ekomi-pl.com
Wyświetlacz o okrągłym kształcie od Waveshare. Ekran ma przekątną 1,28'', a rozdzielczość jest równa 240 x 240 px. Prezentuje wyraźny, odpowiednio skontrastowany i nasycony obraz, który jest wyświetlany w gamie RGB. Wykorzystuje 4-pinowy interfejs komunikacyjny SPI, jest kompatybilny z kontrolerami takimi jak Arduino, Raspberry Pi, Jetson Nano oraz STM32.
61,90 zł
50,33 zł netto

Wysyłka 24h
30 dni na zwrot
Producent: Waveshare
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: Wyświetlacz General LCD IPS 1,28'' 240 x 240 px - do Raspberry Pi i Arduino - okrągły - Waveshare 19192

Wyświetlacz o okrągłym kształcie od Waveshare. Ekran ma przekątną 1,28'', a rozdzielczość jest równa 240 x 240 px. Prezentuje wyraźny, odpowiednio skontrastowany i nasycony obraz, który jest wyświetlany w gamie RGB. Wykorzystuje 4-pinowy interfejs komunikacyjny SPI, jest kompatybilny z kontrolerami takimi jak Arduino, Raspberry Pi, Jetson Nano oraz STM32.

Cechy szczególne

  • Wyświetlacz o przekątnej 1,28'' prezentuje obraz w gamie RGB
  • Posiada wbudowany układ GC9A01
  • Wykorzystuje magistralę SPI do komunikacji z innymi modułami, co sprawia, że nie zajmuje pinów IO
  • Kompatybilny z Raspberry Pi / Jetson Nano / Arduino / STM32
  • Producent udostępnia gotowe programy do konfiguracji wyświetlacza z Raspberry Pi, Arduino oraz STM32

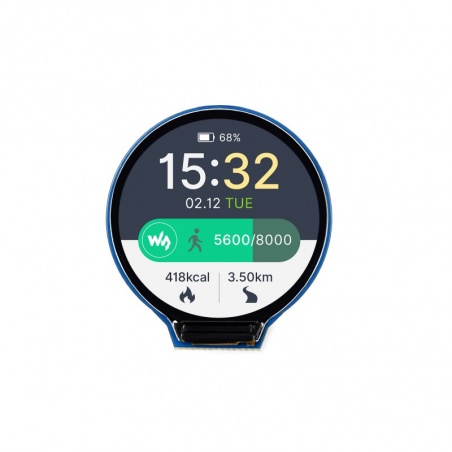

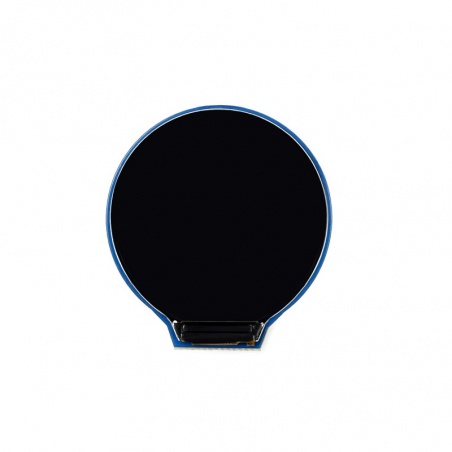

General LCD - okrągły wyświetlacz od Waveshare o przekątnej równej 1,28''.
General LCD - okrągły wyświetlacz od Waveshare o przekątnej równej 1,28''.

Produkt kompatybilny z Raspberry Pi i Arduino
Producent udostępnia Stronę Wiki produktu, która zawiera przewodnik użytkownika oraz przykładowy kod programu.

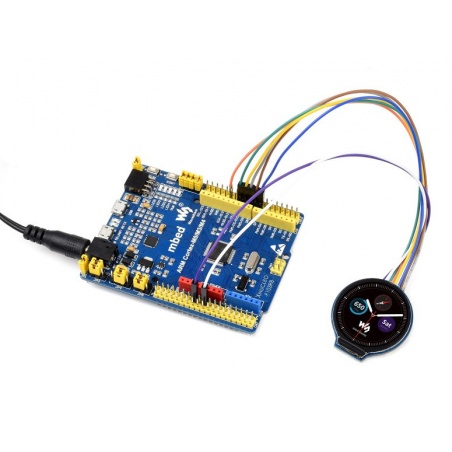

Schemat połączenia wyświetlacza General z płytką Arduino.

Schemat połączenia wyświetlacza General z płytką Arduino.

Podłączenie

Wyświetlacz posiada wygodne wyprowadzenia, które z wykorzystaniem przewodów umożliwiają wygodne połączenie go z wybranym kontrolerem. Zasilany napięciem 3,3 V / 5 V.

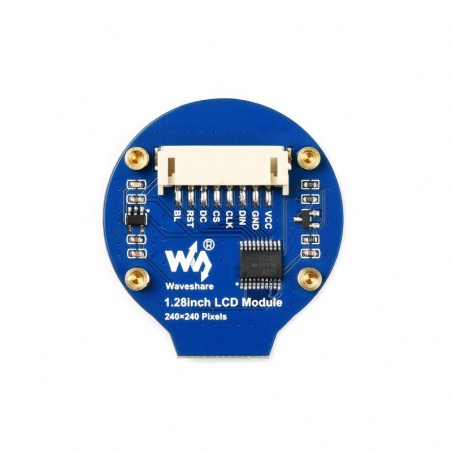

Opis wyprowadzeń

  • VCC - czerwony - pin zasilania (3,3 V / 5 V)
  • GND - czarny - pin masy układu
  • DIN - niebieski - pin wyjścia danych magistrali SPI
  • CLK - żółty - pin wyjścia zegarowego magistrali SPI
  • CS - pomarańczowy - Chip select (aktywowany stanem niskim)
  • DC - zielony - pin wyboru: dane / polecenia (stan wysoki: dane; stan niski: polecenia)
  • RST - szary - pin RESET (aktywowany stanem niskim)
  • BL - fioletowy - pin podświetlenia

Specyfikacja techniczna

  • Typ wyświetlacza: LCD IPS
  • Przekątna ekranu: 1,28''
  • Rozdzielczość: 240 x 240 px
  • Rozmiar piksela: 0,135 x 0,135
  • Interfejs: 4-pinowy SPI
  • Gama kolorystyczna: 65 K RGB
  • Napięcie zasilania: 3,3 V / 5 V
  • Wbudowany kontroler: GC9A01
  • Średnica ekranu: 32,4 mm
  • Wymiary zewnętrzne: 40,4 x 37,5 mm

Zawartość zestawu

  • Wyświetlacz 1,28'' LCD IPS
  • Przewód połączeniowy PH2.0 8-pinowy o długości 20 cm
Wyświetlacz wyposażony w sterownik GC9A01.

Wyświetlacz wyposażony w sterownik GC9A01.

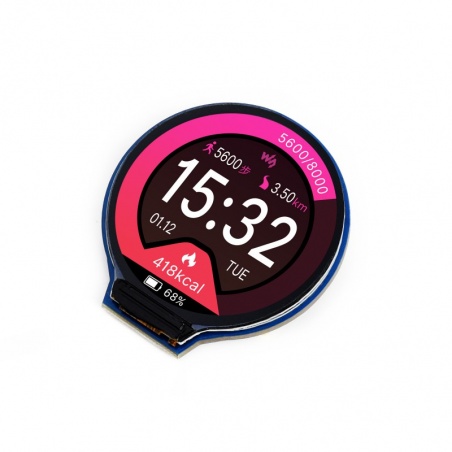

Miniaturowy ekran o nietypowym kształcie

Wyświetlacz General LCD IPS 1,28'' 240 x 240 px - do Raspberry Pi i Arduino - okrągły - Waveshare 19192 odróżnia się od innych ekranów nowoczesnym i estetycznym designem, otwierającym szerokie możliwości projektantom małych urządzeń (np. przenośnych), które ze względu na wymiary obudowy nie mogą korzystać z klasycznych, prostokątnych wyświetlaczy.

Komunikacja poprzez 4-pinowy interfejs SPI pozwala w prosty sposób podłączyć wyświetlacz do niemal dowolnego mikrokontrolera lub minikomputera o poziomach logicznych 3,3 V lub 5 V. Za komunikację odpowiada wbudowany sterownik GC9A01.

Unikalny, okrągły wyświetlacz do różnych zastosowań

Okrągłe wyświetlacze są kojarzone niemal wyłącznie z inteligentnymi zegarkami, jednak ich zakres zastosowań można rozszerzyć z powodzeniem na dowolne inne urządzenia, wymagające niewielkiego ekranu do wyświetlania kolorowej grafiki i tekstu.

Okrągły wyświetlacz General LCD IPS 1,28'' 240 x 240 px Waveshare 19192 może z powodzeniem służyć jako lokalny ekran Raspberry Pi lub Arduino zarówno w projektach amatorskich, jak i komercyjnych. Sprawdzi się doskonale w budowie własnego smartwatcha, gustownego odtwarzacza audio bądź futurystycznego miernika przenośnego (np. woltomierza lub testera elementów elektronicznych).

Ekran - typ LCD IPS
Ekran - przekątna 1,28 "
Ekran - interfejs SPI
Ekran - dotyk Nie
Ekran - rozdziel. 240x240px
