Opis produktu: Wyświetlacz LCD TFT - 1,54'' 240 x 240 px IPS - z gniazdem na kartę microSD - DFRobot DFR0649

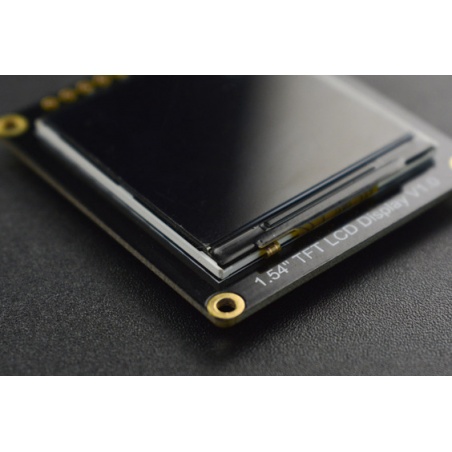

Wyświetlacz LCD TFT o rozdzielczości 240 x 240 px, którego przekątna wynosi 1,54''. Wyprodukowany przez firmę DFRobot i kompatybilny z najpopularniejszymi mikrokontrolerami takimi jak Arduino Uno, Leonardo, ESP32, ESP8266 czy FireBeetle. Charakteryzuje się niskim zużyciem energii, posiada szeroki kąt widzenia oraz obsługuje komunikację SPI (4-pinowy) i GDI: umożliwiającą wygodne podłączenie Plug&Play.

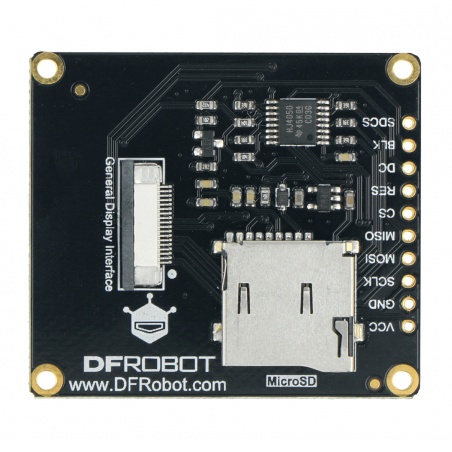

Wyświetlacz z wbudowanym gniazdem na kartę pamięci microSD.
Cechy szczególne
- Współpracuje z mikrokontrolerami Arduino UNO, Leonard czy ESP32
- 16-bitowa głębia kolorów RGGB565
- Szeroki kąt widzenia i wysoka rozdzielczość
- Interfejs GDI Plug&Play, który redukuje ilość przewodów podczas podłączenia
- Wbudowane gniazdo na kartę pamięci microSD (karta nie jest dołączona do zestawu)

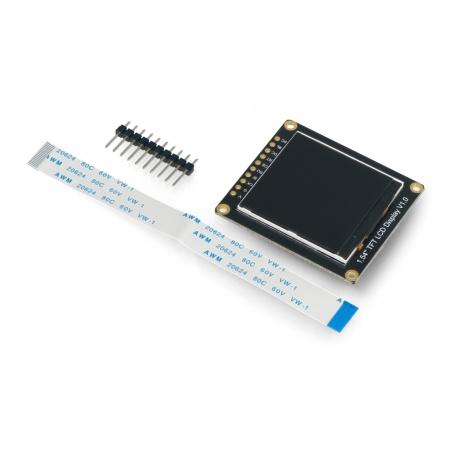

Zawartość zestawu
- Wyświetlacz LCD TFT 240 x 240 px
- Przewód połączeniowy
- Taśma FPC - 10 cm

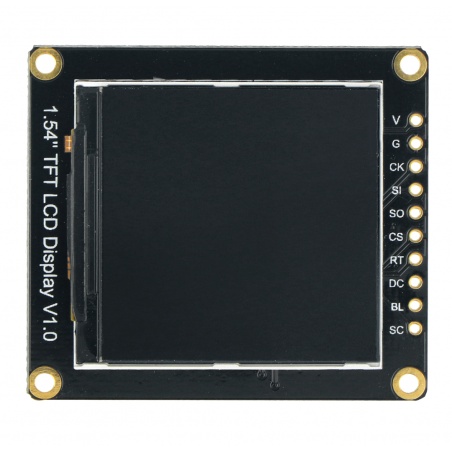

Opis wyprowadzeń wyświetlacza DFR0649
- VCC - pin zasilania napięciem od 3,3 V do 5 V.
- GND - pin masy układu.
- SCLK - pin linii zegarowej interfejsu komunikacyjnego.
- MOSI - pin transmisji danych; wysyłanie - master / odbieranie - slave.
- MISO - pin transmisji danych; wysyłanie - slave / odbieranie - master.
- CS - pin wyboru Chip select.
- RES - pin RESET.
- DC - pin wyboru: dane / polecenia.
- BL - pin odpowiedzialny za podświetlenie wyświetlacza.
- SDCS - pin wyboru Chip select do karty microSD.
Produkt kompatybilny z Arduino
Na stronie producenta dostępna jest Strona Wiki produktu, która zawiera szczegółowy przewodnik użytkownika oraz bibliotekę dla środowiska Arduino IDE i przykładowy kod porgramu.
Wyświetlacz posiada wyprowadzenia w postaci pól lutowniczych.
Wyposażony w układ kontrolera ST7789, współpracuje z popularnymi mikrokontrolerami takim jak Arduino UNO, Leonardo czy ESP32.
Specyfikacja techniczna wyświetlacza
- Układ: ST7789
- Kompatybilny z: Arduino UNO, Leonardo, ESP32, ESP8266, FireBeetle M0 (zalecane jest używanie Arduino IDE 1.8.10 i nowszych)
- Napięcie zasilania: od 3,3 V do 5 V
- Pobór prądu: 17 mA
- Rozdzielczość: 240 x 240 px
- Przekątna: 1,54''
- Interfejs komunikacyjny: SPI
- Jasność: 250 Cd/m2
- Kąt widzenia IPS: 80/80/80/80
- Głębia kolorów: 16-bitowa RGB565
- Temperatura pracy: od -30°C do 70°C
- Standardowy otwór montażowy o średnicy: 2 mm
- Wymiary: 44 x 39 mm
- Masa: 19 g
Wyświetlacz LCD TFT - 1,54'' 240 x 240 px IPS - z gniazdem na kartę microSD - DFRobot DFR0649
Wyświetlacz LCD TFT z gniazdem na kartę microSD ma przekątną 1,54” oraz rozdzielczość 240 x 240 px. Stworzony przez DFRobot ekran obsługuje dwa standardy komunikacji: SPI oraz GDI Plug & Play. Urządzenie jest kompatybilne między innymi z Arduino, dzięki czemu można wykorzystać je w wielu projektach elektronicznych. Ekran pobiera niewiele prądu i jest odporny na zmiany temperatury i wilgotności.
Wyświetlacz do Arduino LCD TFT charakteryzuje się dużym kątem widzenia oraz głębią kolorów, dzięki czemu wyświetlany obraz jest bardzo przyjemny w odbiorze. Urządzenie można wykorzystać na przykład jako element interfejsu użytkownika w sprzęcie elektronicznym, a także jako część samodzielnie budowanych robotów czy zabawek.
Praktyczny zestaw z wyświetlaczem do Arduino
W komplecie z wyświetlaczem do Arduino marki DFRobot znajdują się także wysokiej jakości taśma FPC o długości 10 cm oraz przewód przyłączeniowy. Oprócz Arduino urządzenie jest kompatybilne również z wieloma innymi platformami, w tym ESP32, ESP8266 czy FireBeetle M0.
W naszej ofercie znajdziesz również wiele innych modeli wyświetlaczy do Arduino, które sprawdzą się w rozmaitych zastosowaniach - oferujemy między innymi ekrany e-papierowe, LCD czy LED, a także specjalne (na przykład alfanumeryczne).
