Układ logiczny CD74HCT125E - sterownik linii - 4 kanały
Układ logiczny CD74HCT125E - sterownik linii - 4 kanały
Układ logiczny CD74HCT125E - sterownik linii - 4 kanały

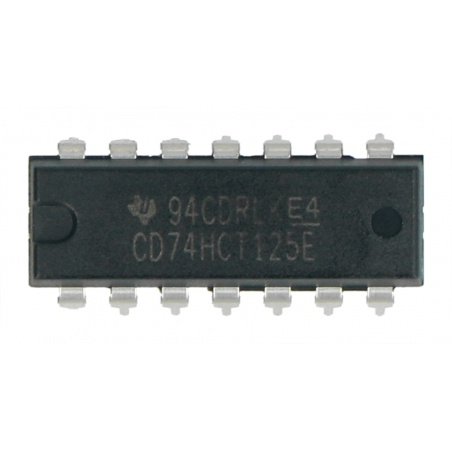

Układ logiczny CD74HCT125E - sterownik linii - 4 kanały - zdjęcie 1

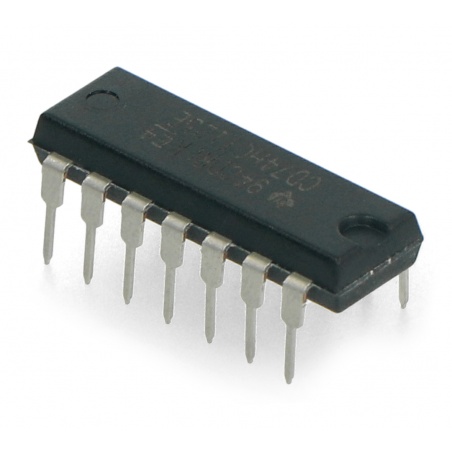

Układ logiczny CD74HCT125E - sterownik linii - 4 kanały - zdjęcie 2

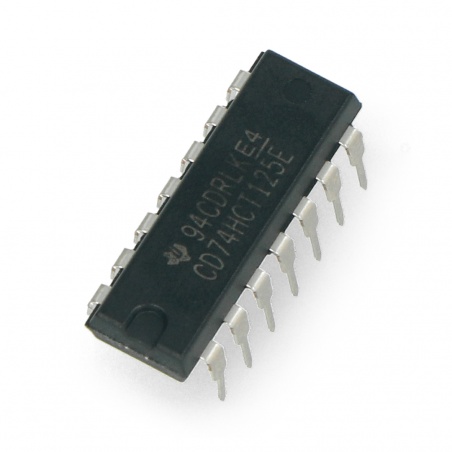

Układ logiczny CD74HCT125E - sterownik linii - 4 kanały - zdjęcie 3

Układ logiczny CD74HCT125E - sterownik linii - 4 kanały

Indeks: TME-19262
Układ logiczny w postaci sterownika linii. Wyposażony został w 4 kanały, na wyjściu których pojawia się stan zależny od stanu podanego na piny wejściowe. Na wyjściu bramki mogą pojawić się trzy stany, są to: stan niski, stan wysoki oraz stan o wysokiej impedancji. CD74HCT125E zasilany jest napięciem od 4,5 V do 5,5 V DC. Układ zamknięty został w obudowie DIP14 z montażem przewlekanym THT.
2,50 zł
2,03 zł netto

Wysyłka 24h
30 dni na zwrot

Opis produktu: Układ logiczny CD74HCT125E - sterownik linii - 4 kanały

Układ logiczny w postaci sterownika linii, buforu trójstanowego. Wyposażony został w 4 kanały, na wyjściu których pojawia się stan zależny od stanu podanego na piny wejściowe. Na wyjściu bramki mogą pojawić się trzy stany, są to: stan niski, stan wysoki oraz stan o wysokiej impedancji. CD74HCT125E zasilany jest napięciem od 4,5 V do 5,5 V DC. Układ zamknięty został w obudowie DIP14 z montażem przewlekanym THT.

W ofercie posiadamy również inne rodzaje układów logicznych.

Układ logiczny CD74HCT125E

Układ logiczny CD74HCT125E.

Schemat działania układu logicznegoSchemat działania układu logicznego.

Zasada działania bramki logicznej

Układ wyposażony został w cztery kanały, na wyjściu których pojawia się odpowiedni stan. Piny nOE oraz nA to piny wejściowe, na które można podać stan niski lub wysoki, natomiast piny nY są pinami wyjściowymi, na których może pojawić się stan niski, wysoki lub o wysokiej rezystancji.

Wejście Wyjście
nA nOE nY
H L H
L L L
X H Z

H = stan wysoki

L = stan niski

X = dowolny stan (niski / wysoki)

Z = stan o wysokiej impedancji, stan OFF

Specyfikacja układu CD74HCT125E

  • Napięcie zasilania: od 4,5 V do 5,5 V
  • Ilość kanałów: 4
  • Stan wyjściowy: niski, wysoki, o wysokiej impedancji
  • Temperatura pracy: od -55°C do 125°C
  • Obudowa: DIP14
Układ CD74HCT125E

Układ CD74HCT125E.
