TB6612FNG - dwukanałowy sterownik silników 15V/1,2A - SparkFun ROB-14451
TB6612FNG - dwukanałowy sterownik silników 15V/1,2A - SparkFun ROB-14451
TB6612FNG - dwukanałowy sterownik silników 15V/1,2A - SparkFun ROB-14451
TB6612FNG - dwukanałowy sterownik silników 15V/1,2A - SparkFun ROB-14451 - zdjęcie 1
TB6612FNG - dwukanałowy sterownik silników 15V/1,2A - SparkFun ROB-14451 - zdjęcie 2
TB6612FNG - dwukanałowy sterownik silników 15V/1,2A - SparkFun ROB-14451 - zdjęcie 3

TB6612FNG - dwukanałowy sterownik silników 15V/1,2A - SparkFun ROB-14451

Indeks: SPF-10667

Dwukanałowy sterownika silnika DC. Urządzenie działa w oparciu o sygnał PWM. Ciągły prąd wynosi 1,2 A (chwilowy 3,2 A). Napięcie zasilania wnosi od 2,7 V do 15 V.

23,90 zł
19,43 zł netto

Dostępny, wysyłka 24h!
(Sprawdź dostępność)
Wysyłka 24h
30 dni na zwrot
Producent: SparkFun
Kompatybilny z: Arduino Raspberry Pi

Opis

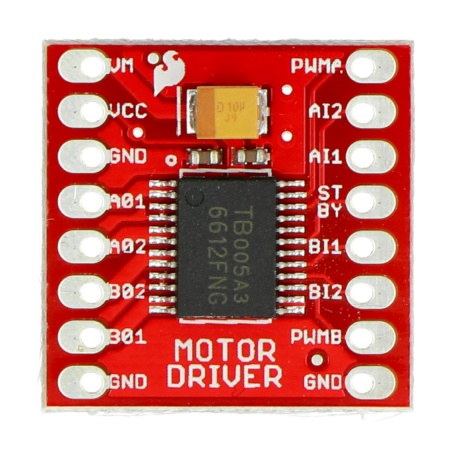

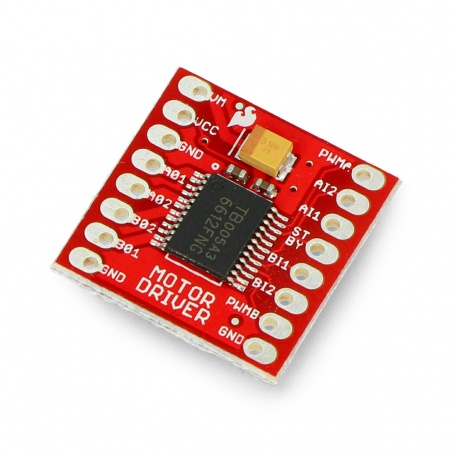

Mostek H TB6612FNG jest wydajnym sterownikiem silników w małej i obudowie SSOP24. Firma SparkFun wyszła naprzeciw oczekiwaniom użytkowników i stworzyła moduł zawierający układ TB6612FNG oraz potrzebne do jego poprawnego działania komponenty pasywne.SparkFun TB6612FNG - dwukanałowy sterownik silników

Specyfikacja

  • Zasilanie silników(VMOT): od 2,7 V do 15 V
  • Zasilanie układu logicznego (VCC): od 2,7 V do 5,5 V
  • Maksymalny prąd wyjściowy: 3,2 A na kanał
  • Ciągły prąd wyjściowy: 1,2 A na kanał
  • Maksymalna częstotliwość PWM: 100 kHz
  • Wbudowany termiczny obwód odcinający
  • Kondensatory filtrujące na obu liniach zasilających
  • Ochrona przed prądem zwrotnym z silników
  • Brak złączy goldpin w zestawie



Produkt kompatybilny z Arduino

Producent przygotował przewodnik użytkownika z programem dla użytkowników Arduino.

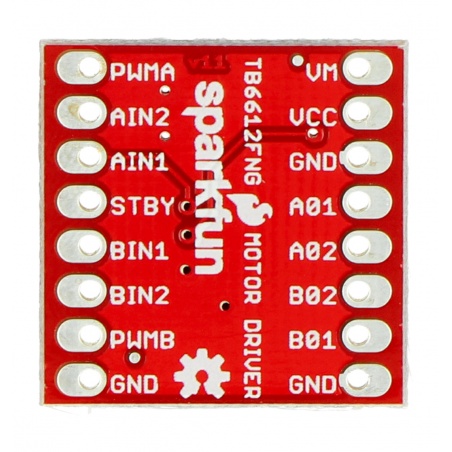

Wyprowadzenia

Sygnały zostały wyprowadzone na tradycyjnych pinach (raster 2,54 mm). Moduł nie posiada wlutowanych pinów goldpin, można je nabyć osobno.

Pin Opis
VCC Zasilanie części logicznej.
VMOT Zasilanie silników.
GND Masa.
A01 A02 Wyjścia kanału A.
B01 B02 Wyjścia kanału B.
PWMA Sygnał PWM kanału A.
PWMB Sygnał PWM kanału B.
STBY Należy podciągnąć do VCC aby włączyć układ, stan niski (domyślny) przełącza układ w stan uśpienia (niskiego poboru mocy).
AIN1, AIN2 Sterowanie kierunkiem kanału A.
BIN1, BIN2 Sterowanie kierunkiem kanału B.



Wszystkie sygnały logiczne są wewnętrznie podciągnięte do masy. Maksymalna częstotliwość PWM to 100 kHz.

Tabela prawdy sterownika TB6612



AIN1
BIN1

AIN2
BIN2

PWMA
PWMB
Wyjścia
silników

stan
wysoki

stan
niski

% wypełnienia

(różny od zera)

Silnik kręci się z maksymalną prędkością zadaną poprzez  pwm (różną od 0) zgodnie ze wskazówkami zegara.
stan
niski
stan
wysoki

% wypełnienia

(różny od zera)

Silnik kręci się z maksymalną prędkością zadaną poprzez  pwm (różną od 0) przeciwnie do ruchu wskazówek zegara.
stan
niski
stan
niski
bez
znaczenia

swobodne hamowanie

(soft stop)

stan
wysoki
stan
wysoki

bez
znaczenia

swobodne hamowanie

(soft stop)

bez
znaczenia
bez
znaczenia

stan niski

0% wypełnienia

Gwałtowne hamowanie
(tzw. hard-stop).





Układ TB6612 może służyć jako sterownik mikrosilników Pololu. Jeśli silniki będą narażone na zatrzymanie, zaleca się scalenie kanałów w celu osiągnięcia większej wydajności prądowej. W tym  celu należy połączyć ze sobą następujące wyprowadzenia:

  • AO1 z BO1
  • A02 z BO2
  • PWMA z PWMB
  • AIN1 z BIN1
  • AIN2 z BIN2





Film opisujący działanie mostka H - sterownika silników prądu stałego.



Napięcie zasil. od 2.7 V
Napięcie zasil. do 15.0 V
Wydajność prąd 1.2 A
Ilość kanałów 2
