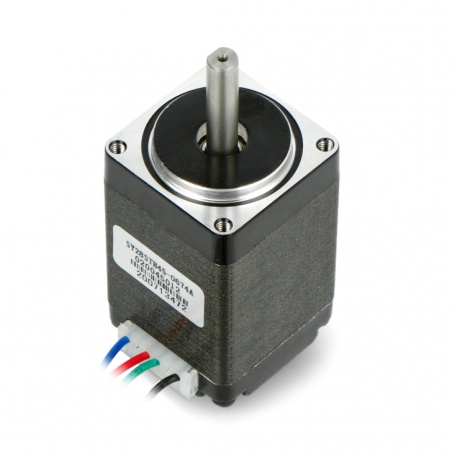

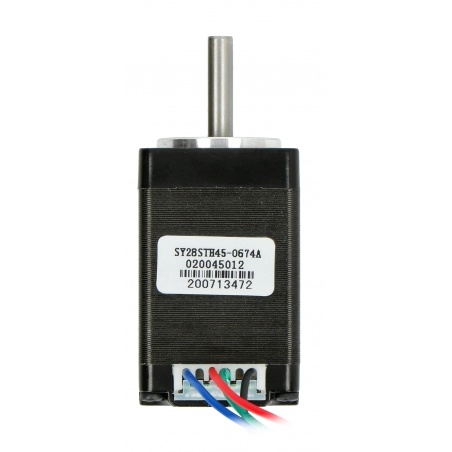

Specyfikacja produktu: Silnik krokowy SY28STH45-0674A
- Liczba kroków/obrót: 200 (1,8°)
- Napięcie znamionowe: 4,5 V
- Pobór prądu na cewkę: 670 mA
- Rezystancja cewki 6,8 Ω
- Indukcyjność uzwojenia: 4,9 mH
- Moment trzymający 950 g*cm (0,095 Nm)
- Średnica wału: 5 mm
- Masa: 140 g
- Wymiary: 28 x 28 x 45 mm (bez wału)
Opis silnika krokowego
Bipolarny silnik krokowy posiada rozdzielczość 200 kroków na obrót, czyli pełny krok odbywa się co 1,8 °. Pobór prądu to 670 mA na cewkę przy napięciu zasilania 4,5 V. Moment trzymający wynosi0,95 kg*cm (0,095 Nm). Na wyjściu znajduje się wał o średnicy 5 mm.

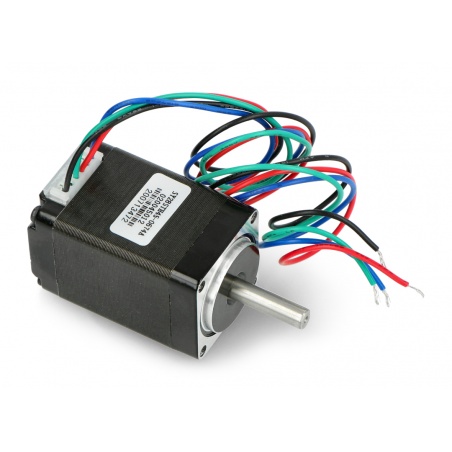

Przewody połączeniowe silnika
Wymiary SY28STH45-0674A
Podstawę silnika stanowi kwadrat o boku 28 +/- 0,2 mm. Wysokość oznaczona jako length wynosi 45 mm.
Akcesoria
- Hub mocujący 5 mm - pozwala zamontować elementy mechaniczne na wał silnika
- Sterownik A4988 - prosty w obsłudze, niewielki moduł ze sterownikiem silników krokowych
Zastosowanie silników krokowych:
- drukarki
- urządzenia CNC
- drukarki 3D
- urządzenia laserowe
- manipulatory
