Opis produktu: M5Paper - moduł deweloperski z wyświetlaczem e-Ink - 960 x 540 px 4,7''
Moduł deweloperski od firmy M5Stack wyposażony w dotykowy wyświetlacz e-paper. Głównym kontrolerem modułu jest ESP32-D0WDQ6-V3. M5Paper jest większy od poprzednich modułów firmy M5Stack. W urządzeniu umieszczono wyświetlacz o przekątnej 4,7" i rozdzielczości 960 x 540 px, który obsługuje aż 16 poziomów skali szarości. Ekran wspiera dotyk dwupunktowy, co pozwala sterować modułem za pomocą gestów. Moduł deweloperski wyposażony został w przyciski fizyczne, wbudowany czujnik temperatury i wilgotności SHT30 oraz slot na kartę microSD.
Główne cechy urządzenia
- Oparte na ESP-32
- Wbudowana pamięć Flash 16 MB
- Energooszczędny wyświetlacz
- Obsługa dotyku dwupunktowego
- Kąt widzenia 180°
- Wbudowany magnes ułatwiający montaż urządzenia
- Wbudowany akumulator Li-Pol 1150 mAh
Prezentacja funkcjonalności urządzenia.

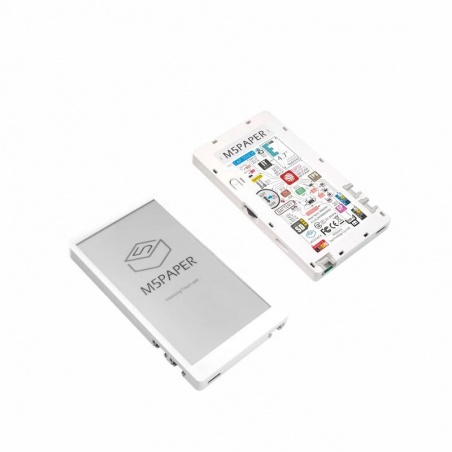

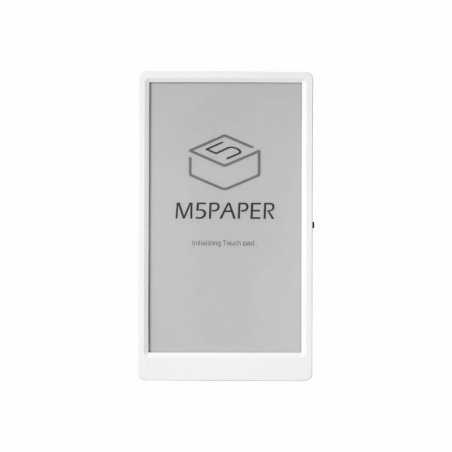

Moduł M5Stack z wyświetlaczem e-paper.
M5Paper na tle pozostałych modułów M5Stack
Produkt, podobnie jak M5Stack Core został wyposażony w 3 złącza zgodne z systemem Grove. Każde z nich odpowiada jednemu interfejsowi, są to kolejno I2C, UART oraz GPIO. Urządzenie może być zasilane przy wykorzystaniu wbudowanego akumulatora Li-Pol 1150 mAh oraz poprzez złącze USB C. Moduł M5Paper posiada nowy system zarządzania energią. W tym przypadku do wyłączenia urządzenia należy użyć rozwiązań programowych lub przycisku opowiadającego za restart modułu. Dodatkowo moduł nie powinien być wystawiany na długotrwałe działanie promieni ultrafioletowych, ponieważ może to spowodować uszkodzenie wyświetlacza.
Praca z modułem i potencjalne zastosowania
W porównaniu ze standardowymi ekranami LCD wyświetlacze e-paper są bardziej przyjazne dla wzroku, dzięki czemu z powodzeniem mogą być stosowane wszędzie tam, gdzie nasze oczy są narażone na dłuższe obcowanie z wyświetlaczem. Dodatkowo ilość energii pobieranej przez ten rodzaj ekranu jest dużo niższa, a raz wgrany obraz może być wyświetlany nawet po odłączeniu zasilania. Produkt świetnie sprawdzi się jako czytnik e-booków lub terminal np. systemu IoT lub Smart Home.
Specyfikacja techniczna
- Kontroler: ESP32-D0WDQ6-V3
- Flash: 16 MB
- PSRAM: 8 MB
- Napięcie zasilania: 5 V / 500 mA
- Złącza: USB C / 3 x Grove / Slot karty microSD
- Wyświetlacz: EPD_ED047TC1 (540 x 960 px, 4,7")
- Wymiary: 118 x 66 x 10 mm

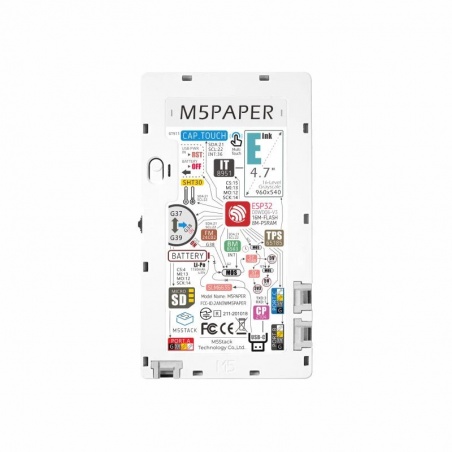

Rozkład elementów urządzenia znajdujący się w tylnej części.
