Moduł bezprzewodowy NB-IoT - rozszerzenie WisBlock IO - Rak Wireless RAK5860

Indeks: SOC-18980 EAN: 5904422300340
Rozszerzenie RAK5860 to moduł przeznaczony do współpracy z płytką bazową WisBlock Base Board RAK5005-O. Zapewnia bezprzewodową komunikację LTE Cat M1 i LTE Cat NB2 dla zmontowanego systemu. Moduł IO obsługuje sieć LTE-FDD oraz może pracować w trybie Half-Duplex w sieci LTE. Zapewnia również opcjonalną funkcjonalność GNSS. Wyposażony w złącze microUSB, służące do debugowania i wysyłania poleceń AT oraz transmisji danych.
Moduł bezprzewodowy NB-IoT - rozszerzenie WisBlock IO - Rak Wireless RAK5860
239,00 zł -20%
191,20 zł
155,45 zł netto
Najniższa cena z 30 dni: 191,20 zł
Zapłać później
Producent: Rak Wireless

Opis produktu: Moduł bezprzewodowy NB-IoT - rozszerzenie WisBlock IO - Rak Wireless RAK5860

Rozszerzenie RAK5860 to moduł przeznaczony do współpracy z płytką bazową WisBlock Base Board RAK5005-O. Zapewnia bezprzewodową komunikację LTE Cat M1 i LTE Cat NB2 dla zmontowanego systemu. Moduł IO obsługuje sieć LTE-FDD oraz może pracować w trybie Half-Duplex w sieci LTE. Zapewnia również opcjonalną funkcjonalność GNSS. Wyposażony w złącze microUSB, służące do debugowania i wysyłania poleceń AT oraz transmisji danych. Rozszerzenie do poprawnej pracy potrzebuje połączenia z modułami deweloperskimi WisBlock Base Board i WisBlock Core.

Na stronie producenta znajduje się przewodnik użytkownika, który znacznie ułatwia rozpoczęcie pracy z modułem.

Rozszerzenie komunikacji bezprzewodowej WisBlock IO do systemu WisBlock.

Rozszerzenie komunikacji bezprzewodowej WisBlock IO do systemu WisBlock.

Skład systemu WisBlock.

Seria WisBlock

Moduły serii WisBlock wyprodukowane przez Rak Wireless. Pozwalają na wykonanie rozbudowanych projektów IoT, które mogą być wykorzystywane w zaawansowanych scenariuszach i w podstawowych projektach. W skład systemu WisBlock wchodzi: płytka bazowa WisBlock Base Board, moduł deweloperski WisBlock Core, czujniki WisBlock Sensors oraz moduły rozszerzeń WisBlock IO. Służą do szybkiego wdrażania prototypów inżynieryjnych, są również przeznaczone do tworzenia masowych aplikacji, gotowych do wdrożenia przemysłowego.

Rozszerzenia WisBlock IO

Moduły WisBlock IO pozwalają rozbudować projekty i scenariusze o dodatkowe interfejsy, czujniki oraz rozszerzenia komunikacyjne. Umożliwiają podłączenie również modułów spoza serii WisBlock. Są montowane według schematu widocznego na zdjęciu obok. Przed uruchomieniem należy upewnić się, że moduł został prawidłowo przytwierdzony. Do prawidłowej pracy wymagają połączenia z modułem deweloperskim WisBlock Core oraz płytką bazową WisBlock Base Board.

Sposób montażu modułu z płytką bazową.


Sposób montażu modułu z płytką bazową.

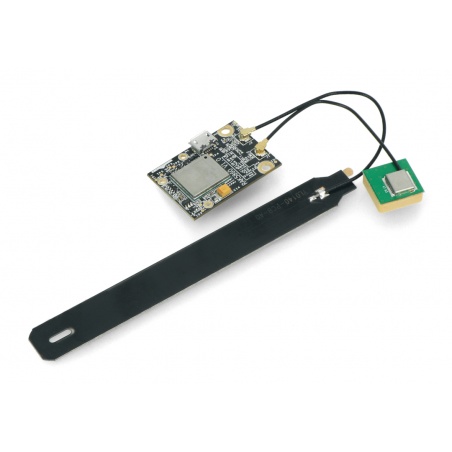

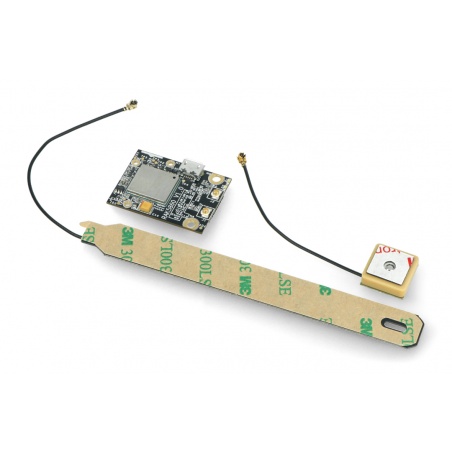

W skład zestawu wchodzą także anteny zewnętrzne GPS oraz LTE.

W skład zestawu wchodzą także anteny zewnętrzne GPS oraz LTE.

Specyfikacja techniczna modułu

  • Kompatybilny z serią WisBlock
  • Quectel BG77 z LTE Cat M1, LTE cat NB2 i GNSS
  • Pogramowany za pomocą zestawu poleceń Quectel AT
  • Złącza IPEX do anteny zewnętrznej LTE i GPS
  • Złącze microUSB
  • Opcje Nano SIM i ESIM
  • Wbudowane diody LED do sygnalizacji statusu pracy
  • Zasilanie: od 2,6 V do 4,2 V
    • typowe: 3,3 V
  • Wymiary modułu: 25 x 35 mm

Zawartość zestawu

  • Moduł RAK5860
  • Antena GPS
  • Antena LTE

Sprawdź także czujniki z serii Wisblock Sensor i rozszerzenia WisBlock IO.

Szerokość opakowania 10 cm
Wysokość opakowania 16 cm
Głębokość opakowania 2 cm
Masa opakowania 0.02 kg
