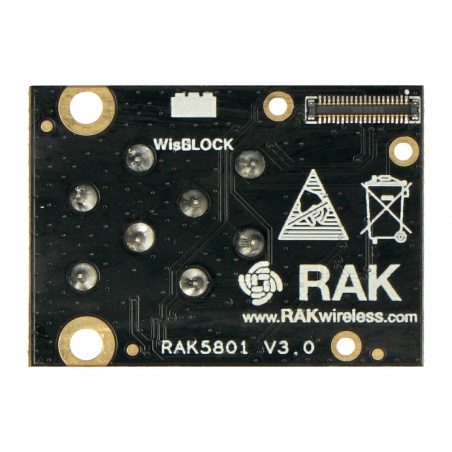

Moduł konwertera napięć 4-20mA - dwa kanały - rozszerzenie WisBlock IO - Rak Wireless RAK5801

Indeks: SOC-18976
BOTLAND B. DERKACZ SPÓŁKA JAWNA Opinie z ekomi-pl.com
RAK5801 to rozszerzenie IO serii WisBlock, wyprodukowane przez Rak Wireless. To moduł rozszerzenia pętli prądowej od 4 mA do 20 mA, który pozwala na stworzenie rozwiązania IoT dla czujników analogowych. Przetwarza sygnał prądowy 4-20 mA na zakres napięć obsługiwany przez moduł WisBlock Core (MCU) w celu dalszej digitalizacji i transmisji danych. Rozszerzenie do poprawnej pracy potrzebuje połączenia z modułami deweloperskimi WisBlock Base Board i WisBlock Core.
42,03 zł
42,03 zł netto

Wysyłka 24h
30 dni na zwrot
Producent: Rak Wireless

Opis produktu: Moduł konwertera napięć 4-20mA - dwa kanały - rozszerzenie WisBlock IO - Rak Wireless RAK5801

RAK5801 to rozszerzenie IO serii WisBlock, wyprodukowane przez Rak Wireless. To moduł rozszerzenia pętli prądowej od 4 mA do 20 mA, który pozwala na stworzenie rozwiązania IoT dla czujników analogowych. Przetwarza sygnał prądowy 4-20 mA na zakres napięć obsługiwany przez moduł WisBlock Core (MCU) w celu dalszej digitalizacji i transmisji danych. Rozszerzenie do poprawnej pracy potrzebuje połączenia z modułami deweloperskimi WisBlock Base Board i WisBlock Core.

Na stronie producenta znajduje się przewodnik użytkownika, który zawiera szczegółowy opis poszczególnych wyprowadzeń i pinów.

Rozszerzenie WisBlock IO do systemu WisBlock.

Rozszerzenie WisBlock IO do systemu WisBlock.

Skład systemu WisBlock.

Seria WisBlock

Moduły serii WisBlock wyprodukowane przez Rak Wireless. Pozwalają na wykonanie rozbudowanych projektów IoT, które mogą być wykorzystywane w zaawansowanych scenariuszach i w podstawowych projektach. W skład systemu WisBlock wchodzi: płytka bazowa WisBlock Base Board, moduł deweloperski WisBlock Core, czujniki WisBlock Sensors oraz moduły rozszerzeń WisBlock IO. Służą nie tylko do szybkiego wdrażania prototypów inżynieryjnych, ale są również przeznaczone do tworzenia masowych aplikacji, gotowych do wdrożenia przemysłowego.

Rozszerzenia WisBlock IO

Moduły WisBlock IO pozwalają rozbudować projekty i scenariusze o dodatkowe interfejsy, czujniki oraz rozszerzenia komunikacyjne. Umożliwiają podłączenie również modułów spoza serii WisBlock. Znajdują się wśród do nich między innymi klawiatury, przyciski i wyświetlacze, czujniki innych producentów (np. Seeed Grove, SparkFun Qwiic), komunikacyjne moduły z LTE NB-IoT, WiFi, Bluetooth i NFC czy alternatywne zasilacze PoE. Są montowane według schematu widocznego na zdjęciu obok. Przed uruchomieniem należy upewnić się, że moduł został prawidłowo przytwierdzony. Do prawidłowej pracy wymagają połączenia z modułem deweloperskim WisBlock Core oraz płytką bazową WisBlock Base Board.

Sposób montażu modułu z płytką bazową.


Sposób montażu modułu z płytką bazową.

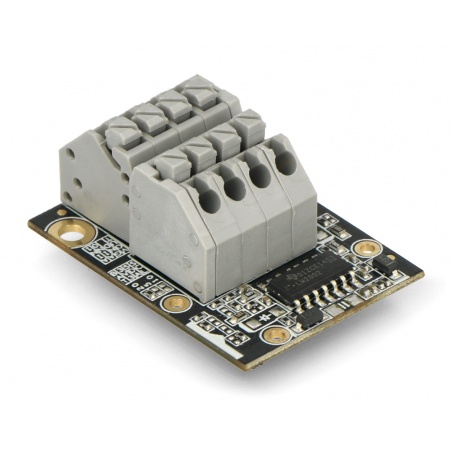

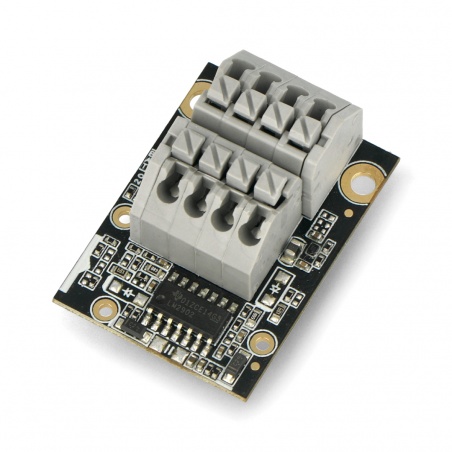

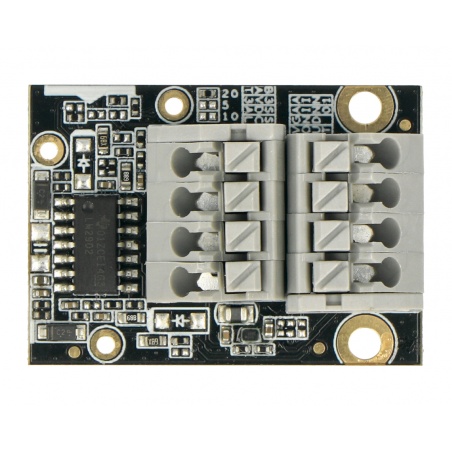

Moduł wyposażony w złącze szybkozaciskowe.

Moduł wyposażony w złącze szybkozaciskowe.

Specyfikacja techniczna modułu

  • Kompatybilny z serią WisBlock
  • Przetwornik prądu od 4 mA do 20 mA
  • Wyjście 12 V dla zasilania czujników zewnętrznych
  • Dokładność konwersji 0,005 mA
  • Ochrona 2 kV ESD
  • 2 kanały analogowe
  • Obsługuje tryb niskiego zużycia energii. Moduł można wyłączyć za pomocą modułu WisBlock Core w celu oszczędzania energii w okresach bezczynności
  • Wyposażony w szybkozaciskowe złącze
  • Napięcie wejściowe: od 3 V do 3,6 V
  • Napięcie wyjściowe: 12 V
  • Maksymalny prąd wyjściowy: 30 mA
  • Wymiary modułu: 35 x 25 mm

Sprawdź także czujniki z serii Wisblock Sensor i rozszerzenia WisBlock IO.
