Opis produktu: Wyświetlacz E-paper E-Ink - 2,13'' 250 x 122 px - SPI - czarno-biały - do Raspberry Pi Pico - Waveshare 19406
Wyświetlacz do Raspberry Pi Pico wyprodukowany przez Waveshare. Moduł wykonany w technologii e-paper, która sprawia, że tego rodzaju wyświetlacz można stosować do czytania e-booków i czasopism elektronicznych. Przekątna wynosi 2,13'', a rozdzielczość 250 x 122 px. Obraz prezentowany jest w dwóch kolorach: czarnym i białym, ze skalą szarości na poziomie 2. Wyświetlacz zapewnia użytkownikowi szeroki kąt widzenia przekraczający 170°.
Wyświetlacz wykonany w technologii e-paper do Raspberry Pi Pico. Raspberry Pi Pico nie jest częścią zestawu, można je kupić osobno w naszym sklepie.
Przekątna wyświetlacza jest równa 2,13''.Cechy szczególne
- Wyświetlacz wykonany w technologii e-paper, która znajduje zastosowanie w produkcji czytników e-book
- Obraz wyświetlany w dwóch kolorach: białym i czarnym
- Niewielkie zużycie energii podczas użytkowania
- Wyświetlanie ostatniego obrazu nawet po odłączeniu zasilania
- Interfejs komunikacyjny SPI
- Programowany językiem C/C++ i MicroPython
Wyprowadzenia

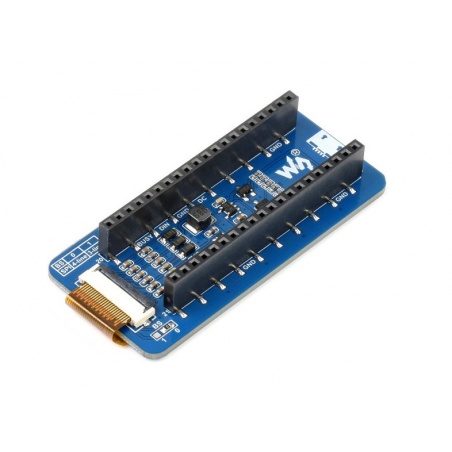

Wyświetlacz został wyposażony w wyprowadzenia w postaci żeńskich złącz, poprzez które należy podłączyć Raspberry Pi Pico. Wśród wyprowadzeń znajdują się piny:
- VSYS - pin zasilania
- GND - masa układu
- e-Paper_DC - pin wyboru: dane / polecenia (stan wysoki: dane; stan niski: polecenia)
- e-Paper_CS - Chip select (aktywowany stanem niskim)
- e-Paper_CLK - wyjście zegarowe magistrali SPI
- e-Paper_DIN - wyjście danych magistrali SPI
- e-Paper_RST - pin RESET (aktywowany stanem niskim)
- e-Paper_BUSY - pin zajętości
|

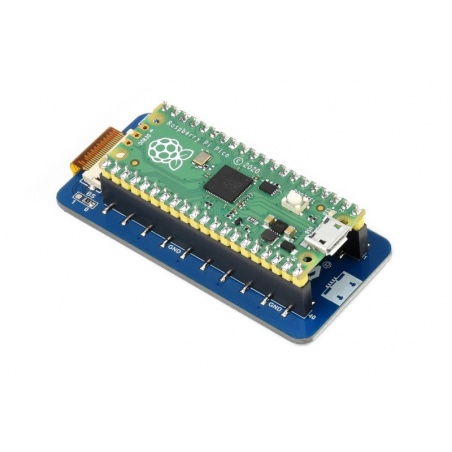

Kompatybilny z Raspberry Pi Pico |

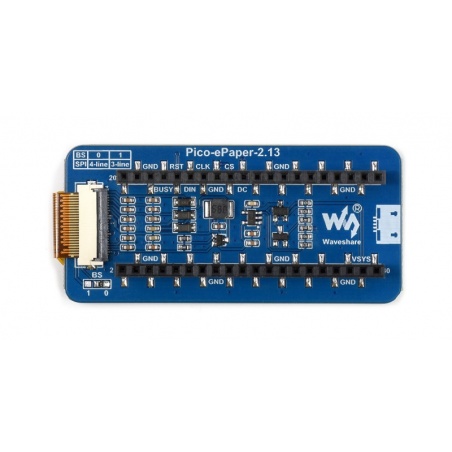

Wyprowadzenia wyświetlacza.

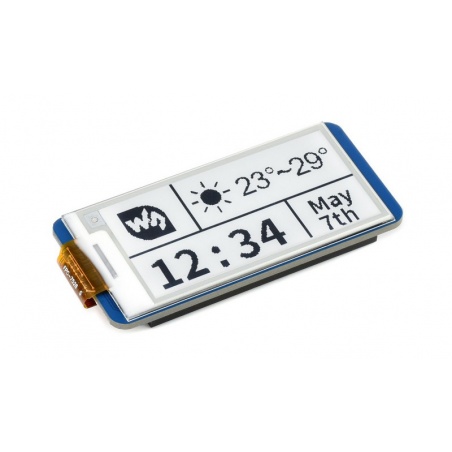

Obraz wyświetlany jest w dwóch kolorach: czarnym i białym.
Specyfikacja techniczna
- Kompatybilny z: Raspberry Pi Pico
- Typ wyświetlacza: e-paper
- Napięcie robocze: 3,3 V / 5 V
- Przekątna ekranu: 2,13''
- Rozdzielczość: 250 × 122 px
- Wielkość piksela: 0,194 × 0,194
- Interfejs komunikacyjny: 3-przewodowy SPI, 4-przewodowy SPI
- Wyświetlane kolory: czarny i biały
- Skala szarości: 2
- Czas częściowego odświeżania: 0,3 s
- Czas pełnego odświeżania: 2 s
- Moc odświeżania: 26,4 mW
- Prąd czuwania: <0,01 µA
- Kąt widzenia: >170°
- Wymiary zewnętrzne: 65 x 30,5 mm
Miniaturowy wyświetlacz dla Raspberry Pi Pico
Wyświetlacz E-paper E-Ink - 2,13'' 250x122px - SPI - czarno-biały - do Raspberry Pi Pico - Waveshare 19406 to propozycja dla osób zainteresowanych tworzeniem niewielkich, energooszczędnych urządzeń bazujących na najnowszej platformie znanego producenta minikomputerów SBC.
Zastosowana w produkcie technologia e-paper umożliwia minimalizację poboru prądu – zarówno w stanie statycznym, jak i podczas odświeżania. „Przeładowanie” grafiki wymaga dostarczenia mocy na poziomie zaledwie 26,4 mW, podczas gdy pobór prądu w stanie czuwania nie przekracza 10 nA, co sprawia, że wyświetlacz E-paper E-Ink - 2,13'' 250x122px doskonale nadaje się do niewielkich urządzeń zasilanych za pomocą baterii lub małego akumulatora.
„Malina” w świecie małych systemów wbudowanych
Najnowszy mikrokontroler RP2040, wprowadzony na rynek przez producenta kultowych minikomputerów Raspberry Pi, oferuje wysoką wydajność dzięki dwóm rdzeniom ARM Cortex-M0+, taktowanym częstotliwością do 133 MHz i wspieranym przez 264 kB wbudowanej pamięci SRAM oraz aż 2 MB pamięci nieulotnej Flash.
Tak wysokie parametry sprawiają, że nowy układ sygnowany logiem maliny poradzi sobie doskonale nie tylko obsługując dedykowany dla miniaturowego Raspberry Pi wyświetlacz e-paper, ale także współpracując ze znacznie większymi ekranami.
