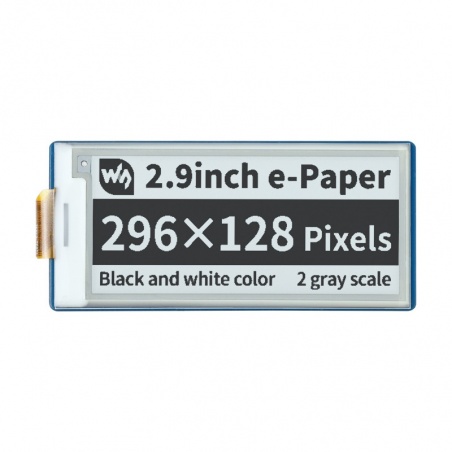

Opis produktu: Wyświetlacz E-paper E-Ink - 2,9'' 296 x 128 px - SPI - czarno-biały - do Raspberry Pi Pico - Waveshare 19408
Kolejne rozszerzenie do Raspberry Pi Pico od Waveshare - wyświetlacz wykonany w technologii e-paper. Przekątna ekranu jest równa 2,9'', rozdzielczość wynosi 296 x 128 px, a rozmiar piksela to 0,138 × 0,138. Obraz prezentowany jest w dwóch kolorach: czarnym i białym, ze skalą szarości na poziomie 2. Moduł cechuje się niskim zużyciem energii oraz szybkim czasem odświeżania. Wykorzystuje magistrale SPI do komunikacji z Raspberry Pi Pico.
Wyświetlacz wykonany w technologii e-paper do Raspberry Pi Pico. Raspberry Pi Pico nie jest częścią zestawu, można je kupić osobno w naszym sklepie.
Przekątna wyświetlacza jest równa 2,9''.Cechy szczególne
- Wykorzystanie technologii e-paper, która jest stosowana w czytnikach e-book
- Wyświetlanie ostatniego obrazu nawet po odłączeniu zasilania
- Niskie zużycie energii, pobór mocy wyłącznie do odświeżania
- Interfejs komunikacyjny SPI
- Programowany językiem C/C++ i MicroPython
- Obraz wyświetlany w dwóch kolorach: czarnym i białym

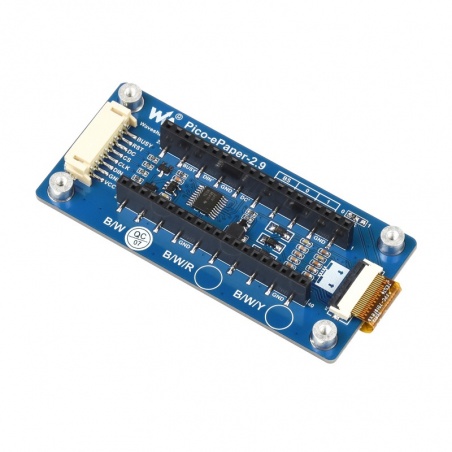

Wyprowadzenia
Wyświetlacz posiada wyprowadzenia w postaci żeńskich złącz, które ułatwiają podłączenie z Raspberry Pi Pico. Wśród wyprowadzeń znajdują się piny:
- VSYS - pin zasilania
- GND - masa układu
- e-Paper_DC - pin wyboru: dane / polecenia (stan wysoki: dane; stan niski: polecenia)
- e-Paper_CS - Chip select (aktywowany stanem niskim)
- e-Paper_CLK - wyjście zegarowe magistrali SPI
- e-Paper_DIN - wyjście danych magistrali SPI
- e-Paper_RST - pin RESET (aktywowany stanem niskim)
- e-Paper_BUSY - pin zajętości
|
Kompatybilny z Raspberry Pi Pico |

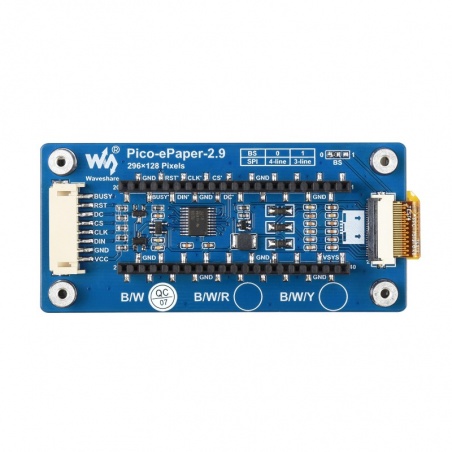

Wyprowadzenia wyświetlacza.
Czas częściowego odświeżanie wynosi zaledwie 0,3 sekundy.Specyfikacja techniczna
- Kompatybilny z: Raspberry Pi Pico
- Typ wyświetlacza: e-paper
- Napięcie robocze: 3,3 V / 5 V
- Przekątna ekranu: 2,9''
- Rozdzielczość: 296 × 128 px
- Wielkość piksela: 0,138 × 0,138
- Interfejs komunikacyjny: 3-przewodowy SPI, 4-przewodowy SPI
- Wyświetlane kolory: czarny i biały
- Skala szarości: 2
- Czas częściowego odświeżania: 0,3 s
- Czas pełnego odświeżania: 2 s
- Moc odświeżania: 26,4 mW
- Prąd czuwania: <0,01 µA (prawie żaden)
- Kąt widzenia: >170°
- Wymiary zewnętrzne: 82 x 38 mm

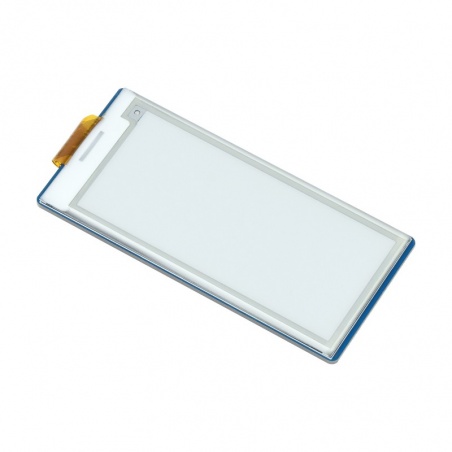

Energooszczędny wyświetlacz do RPi Pico
Prezentowany wyświetlacz E-paper E-Ink - 2,9'' 296x128px - SPI - czarno-biały - do Raspberry Pi Pico - Waveshare 19408 bazuje na najnowocześniejszej technologii elektronicznego papieru. Jest ona oparta na zjawisku elektrostatycznego pozycjonowania mikroskopijnych drobin pigmentu (e-ink). Dzięki temu zarówno odświeżanie, jak i późniejsze podtrzymywanie obrazu, wymaga znikomych ilości energii.
Konstrukcja wyświetlacza jest także bardzo kompaktowa – jego wymiary zewnętrzne to 82 x 38 mm, a niewielka grubość sprawia, że ekran można z zabudować nawet w przenośnych urządzeniach. Do pełnego odświeżenia ekranu konieczne jest dostarczenie energii na poziomie 26,4 mW, zaś prąd czuwania osiąga niebywale niską wartość na poziomie 10 nA.

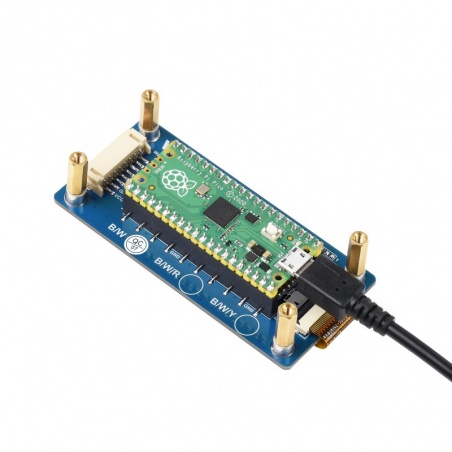

Połączenie wyświetlacza z Raspberry Pi Pico
Wyświetlacz E-paper 2,9'' 296x128px z interfejsem SPI wykorzystuje do komunikacji z mikrokontrolerem szybki, 3-przewodowy interfejs SPI oraz kilka dodatkowych linii sterujących (DC – wybór typu komunikatu, RST – reset oraz BUSY – informacja o zajętości sterownika ekranu).
Producent – firma Waveshare – udostępnia dla swojego modułu komplet bibliotek programistycznych oraz przystępny tutorial, pozwalający szybko uruchomić przykładowe projekty. W naszej ofercie znajdziesz także inne nakładki kompatybilne z RP2040, w tym przeznaczony dla Raspberry Pi wyświetlacz e-paper 2,3” oraz 2,4-calowy, kolorowy ekran LCD TFT.
