Wyświetlacz LCD TFT 1,8'' 160x128px - SPI - 65K RGB - do Raspberry Pi Pico - Waveshare 19579

Indeks: WSR-19542 EAN: 5904422371906

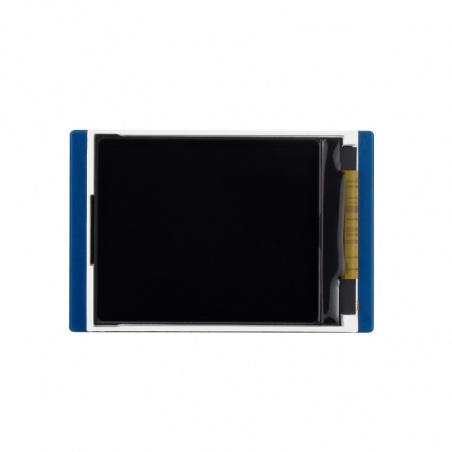

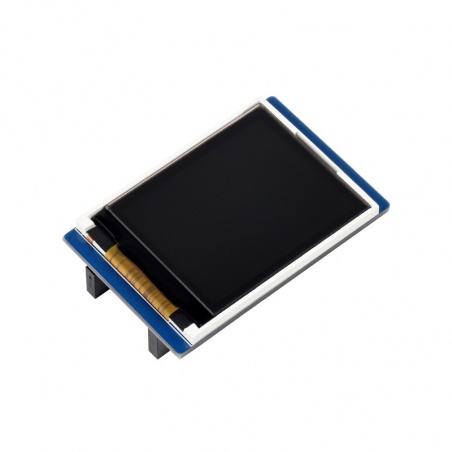

Wyświetlacz przeznaczony do modułu Raspberry Pi Pico. Posiada sterownik ST7735S, wykorzystuje 4-przewodową magistralę SPI do komunikacji z modułem głównym. Rozdzielczość ekranu wynosi 160 x 128 px, a jego przekątna jest równa 1,8''. Obraz, prezentowany na ekranie, wyświetlany jest w 65 tysiącach kolorów wchodzących w skład gamy RGB. Wielkość pojedynczego piksela to 0,219 × 0,219 mm.
Wyświetlacz LCD TFT 1,8'' 160x128px - SPI - 65K RGB - do Raspberry Pi Pico - Waveshare 19579
39,90 zł
32,44 zł netto
Zapłać później
Producent: Waveshare
Kompatybilny z: Raspberry Pi

Opis produktu: Wyświetlacz LCD TFT 1,8'' 160 x 128 px - SPI - 65K RGB - do Raspberry Pi Pico - Waveshare 19579

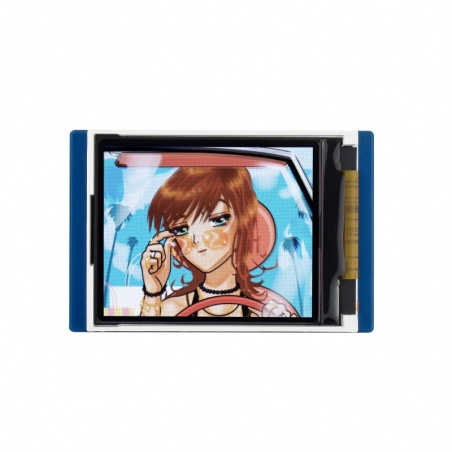

Wyświetlacz przeznaczony do modułu Raspberry Pi Pico. Posiada sterownik ST7735S, wykorzystuje 4-przewodową magistralę SPI do komunikacji z modułem głównym. Rozdzielczość ekranu wynosi 160 x 128 px, a jego przekątna jest równa 1,8''. Obraz, prezentowany na ekranie, wyświetlany jest w 65 tysiącach kolorów wchodzących w skład gamy RGB. Wielkość pojedynczego piksela to 0,219 × 0,219 mm.

Wyświetlacz LCD 1,8'' 160 x 128 px - SPI - 65K RGB - do Raspberry Pi Pico został wyprodukowany przez firmą Waveshare.

Wyświetlacz LCD 1,8'' 160 x 128 px - SPI - 65K RGB - do Raspberry Pi Pico został wyprodukowany przez firmą Waveshare.

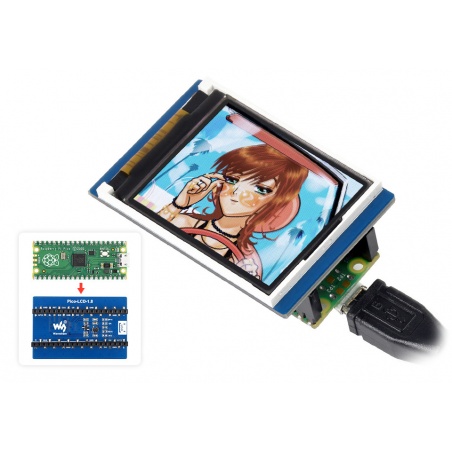

Produkt kompatybilny z Raspberry Pi Pico

Producent udostępnia stronę Wiki produktu, która zawiera informacje o wyprowadzeniach modułu oraz szczegółowy przewodnik użytkownika. Dowiesz się z niej także jak podłączyć wyświetlacz TFT.

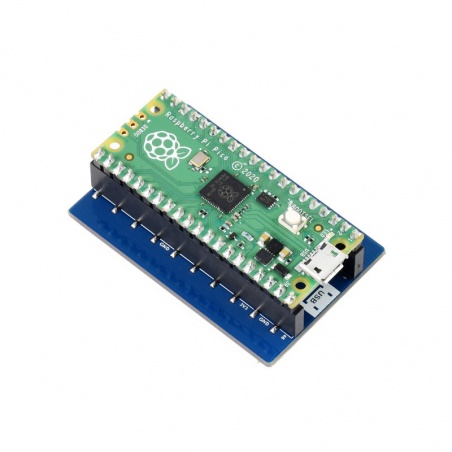

Wyprowadzenia wyświetlacza są kompatybilne ze złączem w Raspberry Pi Pico.

Wyprowadzenia wyświetlacza są kompatybilne ze złączem w Raspberry Pi Pico.

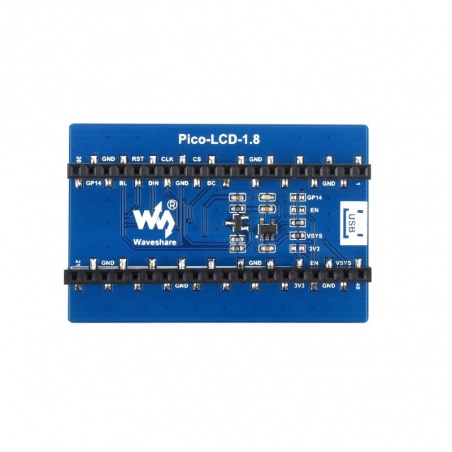

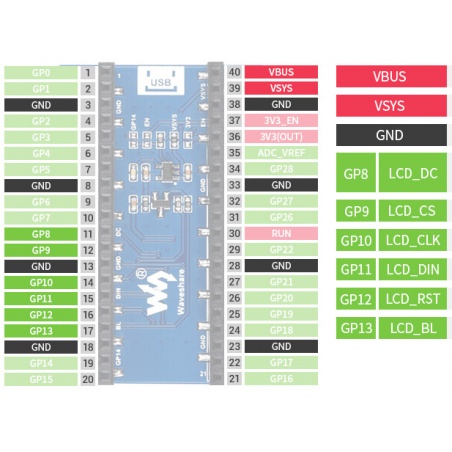

Wyprowadzenia

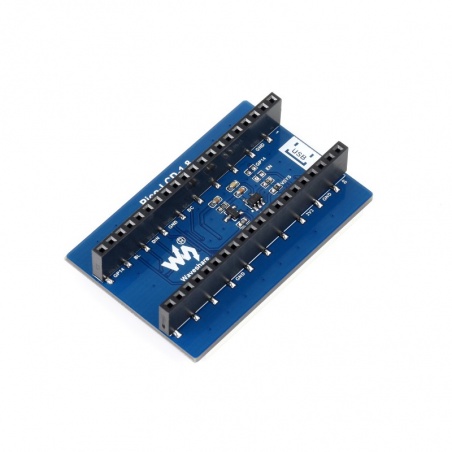

Wyświetlacz posiada wyprowadzenia w postaci żeńskich złącz, które ułatwiają podłączenie z Raspberry Pi Pico. Wśród wyprowadzeń znajdują się piny:

  • VBUS - pin zasilania od 3,3 V do 5,5 V
  • VSYS - pin zasilania od 1,8 V do 5,5 V
  • GND - masa układu
  • LCD_DC - pin wyboru dane / polecenia (stan wysoki - dane; stan niski - polecenia)
  • LCD_CS - Chip Select (aktywowany stanem niskim)
  • LCD_CLK - pin wejściowy linii zegara interfejsu SPI
  • LCD_DIN - pin wejściowy linii danych interfejsu SPI
  • LCD_RST - pin RESET (aktywowany stanem niskim)
  • LCD_BL - pin podświetlenia

Specyfikacja techniczna wyświetlacza od Waveshare

  • Dedykowany do Raspberry Pi w wersji Pico
  • Typ: wyświetlacz LCD TFT
  • Interfejs komunikacyjny: SPI 4-przewodowy
  • Przekątna ekranu: 1,8''
  • Rozdzielczość wyświetlacza: 160 x 128 px
  • Rozmiar piksela: 0,219 x 0,219 mm
  • Kolory wyświetlania: 65K RGB
  • Napięcie zasilania: od 2,6 V do 5,5 V
  • Język programowania: C / C++ / MicroPython
  • Wbudowany sterownik: ST7735S
  • Wymiary wyświetlacza: 35,04 x 28,03 mm
  • Wymiary modułu: 52,0 x 34,5 mm
Przedmiotem sprzedaży jest jedynie wyświetlacz - Raspberry Pi Pico należy kupić osobno.

Przedmiotem sprzedaży jest jedynie wyświetlacz - Raspberry Pi Pico należy kupić osobno.

Wyświetlacz LCD TFT 1,8'' 160x128 px - SPI - 65K RGB - do Raspberry Pi Pico - Waveshare 19579

Wyświetlacz LCD TFT 1,8” od Waveshare to wysokiej klasy rozszerzenie Hat dla Raspberry Pi Pico. Ekran oferuje rozdzielczość na poziomie 160x128 px, a obraz jest wyświetlany w 65 tysiącach kolorów z palety RGB. Urządzenie posiada wbudowany sterownik ST7735S i komunikuje się z główną płytką Raspberry Pi za pośrednictwem interfejsu SPI.

Nakładka z wyświetlaczem LCD TFT Raspberry Pi Pico Hat od Waveshare może być programowana przy użyciu języka C, C++ lub Python. Więcej informacji o sposobie programowania urządzenia znajdziesz w przewodniku użytkownika udostępnionym przez producenta na stronie Wiki produktu (link znajduje się w ramce pod opisem).

Uniwersalny wyświetlacz kolorowy LCD TFT do Raspberry Pi Pico

Wyświetlacz LCD TFT 1,8” 160x128 px to model, który sprawdzi się w rozmaitych projektach elektronicznych. Można go wykorzystać między innymi jako element robotów interaktywnych, urządzeń multimedialnych czy interfejsu użytkownika w systemach bezpieczeństwa oraz instalacjach automatyki budynkowej.

Nasza oferta obejmuje również inne modele wyświetlaczy Raspberry Pi Pico Hat, a także szeroki wybór pozostałych rozszerzeń i urządzeń peryferyjnych kompatybilnych z tą generacją płytki, w tym klawiatury, ekspandery wyprowadzeń, kamery, czujniki i wiele innych.

Ekran - typ LCD TFT
Ekran - przekątna 1.80 ''
Ekran - interfejs SPI
Ekran - dotyk Nie
Ekran - rozdziel. 128x160px
Szerokość opakowania 5 cm
Wysokość opakowania 7 cm
Głębokość opakowania 2.5 cm
Masa opakowania 0.022 kg
