Opis produktu: Wyświetlacz LCD IPS 0,96'' 160 x 80 px - SPI - 65K RGB - do Raspberry Pi Pico - Waveshare 19653

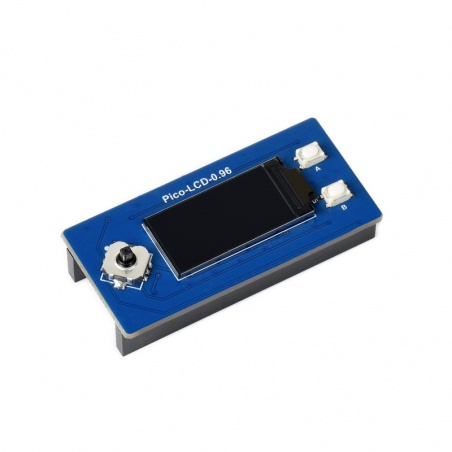

Wyświetlacz dedykowany do popularnego minikomputera Raspberry Pi Pico. Został wyposażony w wysokiej jakości sterownik ST7735S, wykorzystuje magistralę SPI w celach komunikacji z Raspberry Pi. Rozdzielczość ekranu wynosi 160 x 80 px, a jego przekątna jest równa 0,96''. Moduł prezentuje obraz w 65 tysiącach kolorów wchodzących w skład gamy RGB. Wielkość pojedynczego piksela to 0,1356 × 0,135 mm.
Wyświetlacz LCD do Raspberry Pi Pico został wyprodukowany przez firmą Waveshare.
Produkt kompatybilny z Raspberry Pi Pico
Producent udostępnia stronę Wiki produktu, która zawiera informacje o wyprowadzeniach modułu oraz szczegółowy przewodnik użytkownika.

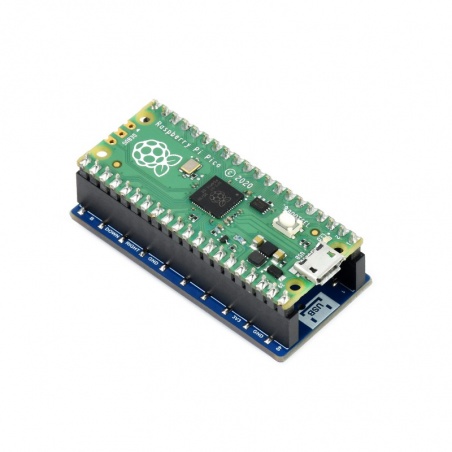

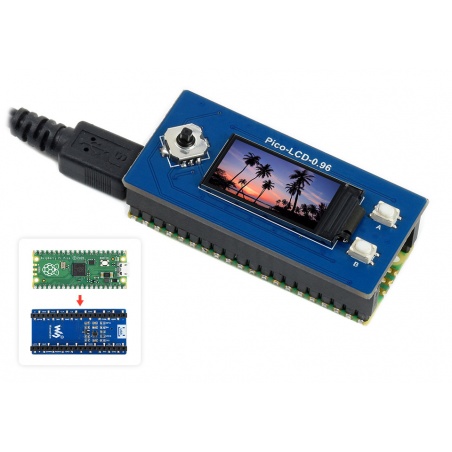

Wyprowadzenia wyświetlacza są kompatybilne ze złączem w Raspberry Pi Pico.

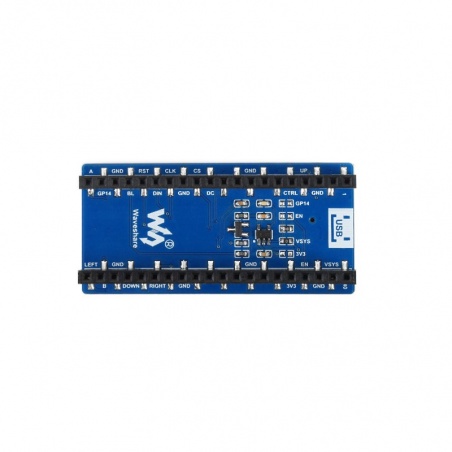

Wyprowadzenia
Wyświetlacz posiada wyprowadzenia w postaci żeńskich złącz, które ułatwiają podłączenie z Raspberry Pi Pico. Wśród wyprowadzeń znajdują się piny:
- VSYS - pin zasilania od 1,8 V do 5,5 V
- GND - masa układu
- LCD_DC - pin wyboru dane / polecenia (stan wysoki - dane; stan niski - polecenia)
- LCD_CS - Chip Select (aktywowany stanem niskim)
- LCD_CLK - pin wejściowy linii zegara interfejsu SPI
- LCD_DIN - pin wejściowy linii danych interfejsu SPI
- LCD_RST - pin RESET (aktywowany stanem niskim)
- LCD_BL - pin podświetlenia
- Piny sterowania joystickiem:
- UP - ruch w górę
- DOWM - ruch w dół
- LEFT - ruch w lewo
- RIGHT - ruch w prawo
- CTRL - przycisk środkowy
- A - przycisk użytkowy A
- B - przycisk użytkowy B
Specyfikacja techniczna wyświetlacza
- Dedykowany do Raspberry Pi w wersji Pico
- Typ: wyświetlacz LCD IPS
- Interfejs komunikacyjny: SPI 4-pinowy
- Przekątna ekranu: 0,96''
- Rozdzielczość wyświetlacza: 160 x 80 px
- Rozmiar piksela: 0,1356 x 0,135 mm
- Kolory wyświetlania: 65K RGB
- Napięcie zasilania: od 2,6 V do 5,5 V
- Wyposażenie dodatkowe:
- przyciski użytkowe A i B - 2 szt.
- joystick - 1 szt.
- Język programowania: C / C++ / MicroPython
- Wbudowany sterownik: ST7735S
- Wymiary wyświetlacza: 21,7 x 10,8 mm
- Wymiary modułu: 52 x 25 mm
Wyświetlacz może być programowany za pomocą języka C / C++ czy MicroPython. Przedmiotem sprzedaży jest jedynie wyświetlacz - Raspberry Pi Pico należy kupić osobno.
Wyświetlacz LCD IPS 0,96'' 160x80px - SPI - 65K RGB - do Raspberry Pi Pico - Waveshare 19653

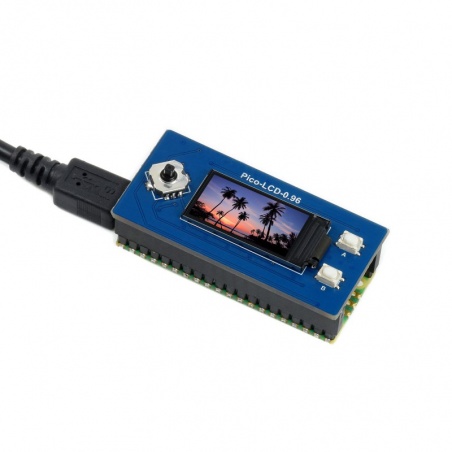

Oferujemy praktyczny wyświetlacz typu LCD wykonany w technologii IPS. Jego przekątna to 0,96'', rozdzielczość wynosi 160 x 80 px, łączność realizowana jest przez magistralę SPI i przeznaczony jest do zastosowania z popularnym minikomputerem Raspberry Pi Pico.
Urządzenie jest w stanie wyświetlać 65K kolorów z palety RGB, dzięki czemu możesz liczyć na znacznie większe możliwości, niż w przypadku ekranu dwukolorowego.
Raspberry Pi Pico Hat - klawiatury i wyświetlacze
Urządzenie posiada dodatkowo dwa przyciski użytkowe oraz jeden joystick, które możesz odpowiednio zaprogramować i wykorzystać do obsługi interfejsu zbudowanego przez Ciebie sprzętu.
