Wyświetlacz LCD IPS 1,14'' 240x135px - SPI - do Raspberry Pi Pico - Waveshare 19340

Indeks: WSR-18991 EAN: 5903351249690
BOTLAND B. DERKACZ SPÓŁKA JAWNA Opinie z ekomi-pl.com

Wyświetlacz LCD IPS o przekątnej 1,14'' do minikomputera Raspberry Pi w wersji Pico. Rozdzielczość ekranu wynosi 240 x 135 px. Moduł został wyprodukowany przez Waveshare i wyposażony w sterownik ST7789. Posiada 2 przyciski użytkowe, które umożliwiają użytkownikowi interakcję, oraz wygodny joystick. Wyświetlacz wykorzystuje interfejs komunikacyjny SPI, jest zasilany napięciem w zakresie od 2,6 V do 5,5 V.

30,81 zł
30,81 zł netto

Wysyłka 24h
30 dni na zwrot
Producent: Waveshare

Opis produktu: Wyświetlacz LCD IPS 1,14'' 240 x 135 px - SPI - do Raspberry Pi Pico - Waveshare 19340

Wyświetlacz LCD IPS o przekątnej 1,14'' do minikomputera Raspberry Pi w wersji Pico. Rozdzielczość ekranu wynosi 240 x 135 px. Moduł został wyprodukowany przez Waveshare i wyposażony w sterownik ST7789. Posiada 2 przyciski użytkowe, które umożliwiają użytkownikowi interakcję, oraz wygodny joystick . Wyświetlacz wykorzystuje interfejs komunikacyjny SPI, jest zasilany napięciem w zakresie od 2,6 V do 5,5 V. Może być programowany w języku C/C++ oraz MicroPython.

Kompatybilny z Raspberry Pi Pico
Producent udostępnia stronę wiki produktu, która zawiera informacje o wyprowadzeniach modułu oraz przewodnik użytkownika.

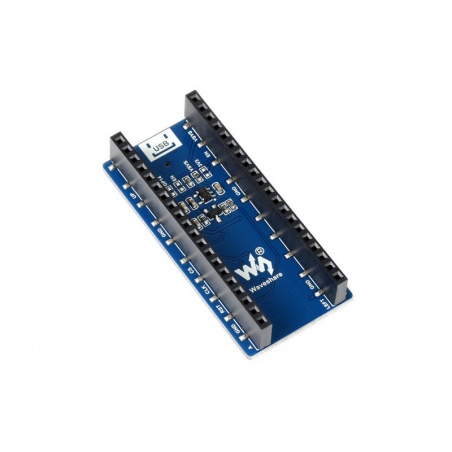

Wyświetlacz do Raspberry Pi Pico posiada specjalne wyprowadzenia do wygodnego łączenia z modułem głównym.Wyświetlacz do Raspberry Pi Pico posiada specjalne wyprowadzenia do wygodnego łączenia z modułem głównym.

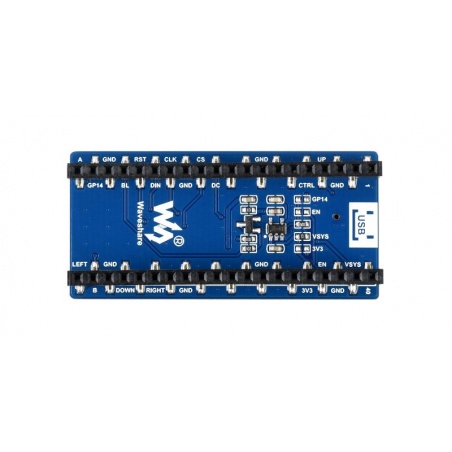

Wyprowadzenia wyświetlacza.

Wyprowadzenia wyświetlacza.

Wyprowadzenia

Wyświetlacz posiada wyprowadzenia w postaci żeńskich złącz, które ułatwiają podłączenie z Raspberry Pi Pico. Wśród wyprowadzeń znajdują się piny:

  • VSYS - pin zasilania od 1,8 V do 5,5 V
  • GND - masa układu
  • LCD_DC - pin wyboru: dane / polecenia (stan wysoki: dane; stan niski: polecenia)
  • LCD_CS - Chip Select (aktywowany stanem niskim)
  • LCD_CLK - wyjście zegarowe magistrali SPI
  • LCD_DIN - wyjście danych magistrali SPI
  • LCD_RST - pin RESET (aktywowany stanem niskim)
  • LCD_BL - pin podświetlenia
  • Joystick:
    • GP2_UP - ruch w górę
    • GP18_DOWN - ruch w dół
    • GP16_LEFT - ruch w lewo
    • GP20_RIGHT - ruch w prawo
    • GP3_CTRL - przycisk środkowy
  • GP15_A - przycisk użytkowy A
  • GP17_B - przycisk użytkowy B

Specyfikacja techniczna

  • Kompatybilny z: Raspberry Pi Pico
  • Przekątna: 1,14''
  • Rozdzielczość: 240 x 135 px
  • Typ wyświetlacza: IPS LCD
  • Interfejs komunikacyjny: SPI
  • Gama kolorystyczna: 65 K kolorów RGB
  • Rozmiar piksela: 0,1101 x 0,1035 mm
  • Wyposażony w 2 użytkowe przyciski oraz joystick
  • Sterownik: ST7789
  • Napięcie robocze: od 2,6 V do 5,5 V
  • Język programowania: C / C++ / MicroPython
  • Wymiary: 52 x 25 mm

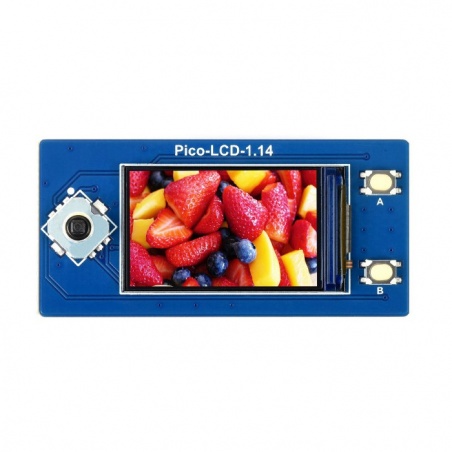

Obraz wyświetlany jest w rzeczywistych kolorach i zachowaniem odpowiedniej ostrości. Obraz wyświetlany jest w rzeczywistych kolorach i z zachowaniem odpowiedniej ostrości.

Nakładka do Raspberry Pi Pico z wyświetlaczem IPS

Prezentowany moduł bazuje na wysokiej jakości wyświetlaczu LCD IPS 1,14'' o rozdzielczości 240x135px, wyposażonym w interfejs komunikacyjny SPI i jest przeznaczony do współpracy z najnowszą płytką Raspberry Pi Pico.

Oprócz samego ekranu na płytce znalazł się także miniaturowy joystick oraz dwa przyciski funkcyjne (oznaczone literami A i B), które użytkownik może dowolnie zaprogramować. Do połączenia z płytką Raspberry Pi wyświetlacz wykorzystuje 13 linii GPIO, reszta zaś pozostaje do dyspozycji programisty.

Pozostałe informacje o nakładce Waveshare 19340

Zastosowany w nakładce Wyświetlacz LCD IPS 1,14'' 240x135px - SPI - do Raspberry Pi Pico - Waveshare 19340 daje płytce możliwość wyświetlania grafiki z wykorzystaniem 65 tys. kolorów (paleta RGB), a zastosowany typ matrycy zapewnia doskonałe odwzorowanie barw w szerokim zakresie kątów widzenia.

Do obsługi sterownika ST7789 producent nakładki – firma Waveshare – udostępnia gotowe biblioteki i przykładowe programy, znacznie ułatwiające szybkie rozpoczęcie pracy z płytką. Moduł jest dzięki temu kompatybilny z językami C/C++ oraz MicroPython.

Ekran - typ LCD IPS
Ekran - interfejs SPI
Ekran - dotyk Nie
