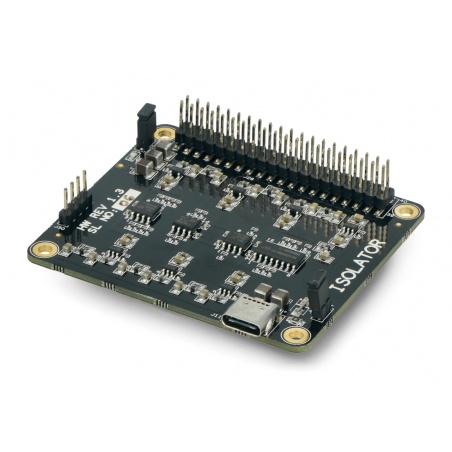

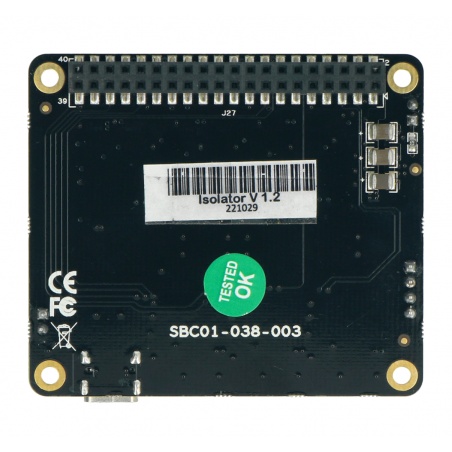

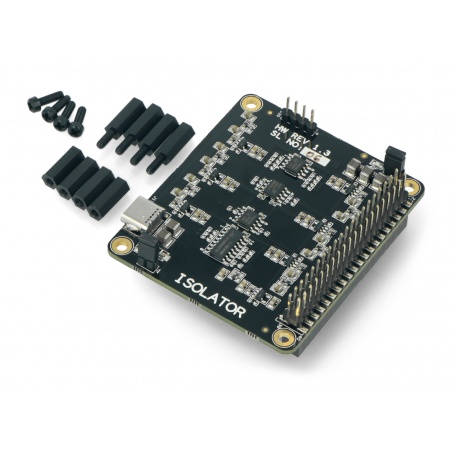

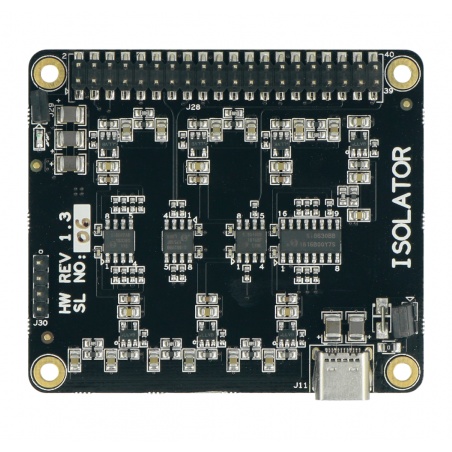

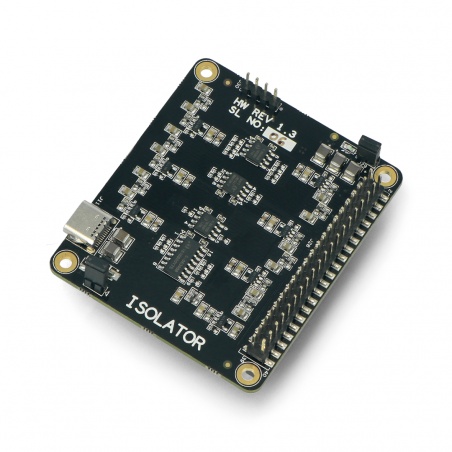

Allo I2S Isolator V1.2 Clean Power - izolator galwaniczny minikomputer SBC - DAC

Indeks: ALL-18772 EAN: 5903351243988
BOTLAND B. DERKACZ SPÓŁKA JAWNA Opinie z ekomi-pl.com
Izolator galwaniczny między minikomputerem i kartą dźwiękową DAC w postaci nakładki dla Raspberry Pi, współpracuje z nakładkami DAC Katana oraz BOSS. Wyizolowana została linia I2C, I2S i GPIO. Izolator obsługuje częstotliwość próbkowania w zakresie od 44,1 kHz do 192 kHz. Na płytce zostały wyprowadzone dodatkowe piny interfejsu I2C.
174,80 zł
174,80 zł netto

Wysyłka 24h
30 dni na zwrot
Producent: Allo Sparky

Opis produktu: Allo I2S Isolator V1.2 Clean Power - izolator galwaniczny minikomputer SBC - DAC

Izolator galwaniczny między minikomputerem i kartą dźwiękową DAC w postaci nakładki dla Raspberry Pi, współpracuje z nakładkami DAC Katana oraz Boss. Wyizolowana została linia I2C, I2S i GPIO. Izolator obsługuje częstotliwość próbkowania w zakresie od 44,1 kHz do 192 kHz. Na płytce zostały wyprowadzone dodatkowe piny interfejsu I2C.

Kompatybilność nakładki Allo I2S Isolator v1.2
Izolator jest kompatybilny z nakładkami DAC, Katana oraz Boss. Więcej informacji na temat podłączenia można znaleźć w instrukcji.

Isolator v1.2 - izolator galwaniczny

Izolator galwaniczny I2S v1.2.

Allo I2S Isolator v1.2

Izolator galwaniczny między minikomputerem a kartą dźwiękową DAC.

Zasilanie nakładki

Izolator wymaga zasilania głównego 5 V oraz czystego zasilania jako dodatkowe. Zasilanie główne może zostać dostarczone na dwa sposoby, poprzez Raspberry lub poprzez wbudowane złącze USB C.

Zasilanie główne

Do wyboru głównego źródła zasilania służy zworka J26.

  • W przypadku, gdy jest ona założona, zasilanie odbywa się za pomocą gniazda USB typu C. W takiej konfiguracji Raspberry również jest zasilane z wyżej wymienionego gniazda.
  • Zdjęcie zworki umożliwia zasilanie izolatora z poziomu Raspberry Pi.

Zasilanie dodatkowe (czyste)

  • Zasilanie pobierane jest z nakładki DAC założonej na izolator galwaniczny. W celu zasilania czystej strony konieczna jest zmiana na niej zworki.
    • Katana DAC: zasilanie części galwanicznej odbywa się gdy zworka J30 jest założona.
    • Boss DAC: zasilanie części galwanicznej możliwe jest gdy założona jest zworka J25.

Wbudowana dioda LED PWR - domyślnie aktywna przy podłączeniu dodatkowego zasilania, w celu jej wyłączenia należy zdjąć zworkę J29.

Dodatkowe piny I2C - na płytce znajdują się dodatkowe piny, na których wyprowadzony został interfejs I2C, dzięki czemu możliwe jest bezpośrednie podłączenie dodatkowych urządzeń jak np. wyświetlacza.

Specyfikacja techniczna izolatora galwanicznego Allo I2S Isolator V1.2

  • Izolacja galwaniczna pomiędzy SBC a DAC
  • Izoluje I2C, I2S i GPIO
  • Częstotliwość próbkowania: od 44,1 kHz do 192 kHz
  • Isolator jest komaptybilny z nakładkami DAC, Katana oraz Boss
  • Wymiary: 64 x 56 x 22 mm
  • Masa: 23 g
Izolator galwaniczny Allo I2S Isolator V1.2

Nakładka jest kompatybilna z Allo DAC Katana oraz Boss.

Allo I2S Isolator V1.2 Clean Power - izolator galwaniczny minikomputer SBC - DAC

Allo I2S to pełny izolator galwaniczny SBC-DAC. Urządzenie jest stosunkowo wszechstronne - skutecznie sprawdza się zarówno jako izolator I2S, I2C i złączy GPIO.

Obsługiwana częstotliwość próbkowania komponentu wynosi od 44,1 kHz do 192 kHz. Na uwagę zasługują wbudowane filtry do redukcji szumów i zakłóceń oraz wysokiej jakości LDO.

Izolator galwaniczny 1.2 do elektroniki programowalnej

Allo I2S Isolator V1.2 Clean Power - izolator galwaniczny minikomputer SBC-DAC jest całkowicie kompatybilny ze znanymi przetwornikami BOSS Master i DAC KATANA. Atutem produktu jest możliwość wyboru dowolnego źródła zasilania, w czym pomaga wbudowana zworka J26.

Izolator galwaniczny Allo I2S może pobierać prąd z gniazda USB typu C lub bezpośrednio z poziomu Raspberry Pi (zdjęta zworka J26). Zasilanie może też być pobierane z nakładki DAC zamontowanej na izolator.

Karta dźwiękowa - dostęp do GPIO Tak
Karta dźwiękowa - typ Izolator
