Ekspander wyprowadzeń GPIO oraz sterownik diod LED. Wyposażony w układ AW9523, dostarcza aż 16 dodatkowych wejść / wyjść GPIO. Wykorzystuje magistralę I2C do komunikacji z podłączonymi elementami. Daje możliwość podłączenia aż czterech ekspanderów, dzięki dostępności czterech adresów I2C. Pozwala na sterownie diodami LED w zakresie 256-stopniowego ściemniania liniowego. Zasilany napięciem w zakresie od 2,5 V do 5,5 V.

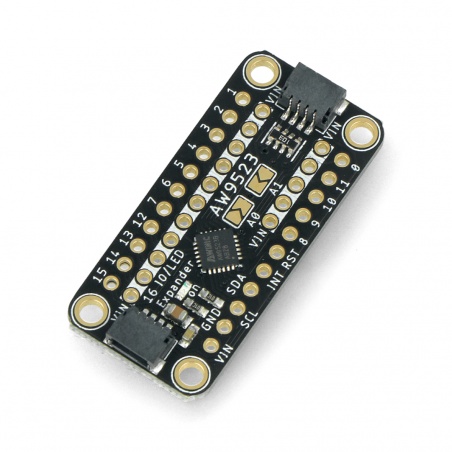

Ekspander wyprowadzeń GPIO I2C i sterownik diod LED - AW9523 - STEMMA AT/Qwiic - Adafruit 4886
29,90 zł
24,31 zł netto
Zapłać później
Producent: Adafruit
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: Ekspander wyprowadzeń GPIO I2C i sterownik diod LED - AW9523 - STEMMA AT/Qwiic - Adafruit 4886

Ekspander wyprowadzeń GPIO oraz sterownik diod LED. Wyposażony w układ AW9523, dostarcza aż 16 dodatkowych wejść / wyjść GPIO. Wykorzystuje magistralę I2C do komunikacji z podłączonymi elementami. Daje możliwość podłączenia aż czterech ekspanderów, dzięki dostępności czterech adresów I2C. Pozwala na sterownie diodami LED w zakresie 256-stopniowego ściemniania liniowego. Zasilany napięciem w zakresie od 2,5 V do 5,5 V.

Produkt kompatybilny z Arduino i Raspberry Pi

Na stronie producenta dostępny jest szczegółowy przewodnik użytkownika, który zawiera schematy połączeń z poszczególnymi kontrolerami oraz biblioteki dla środowiska Arduino IDE i Python.

Przykładowy schemat połączenia.

Schemat połączenia modułu z płytką Metro - pochodną Arduino. Płytka nie wchodzi w skład zestawu, można ją kupić osobno w naszym sklepie.

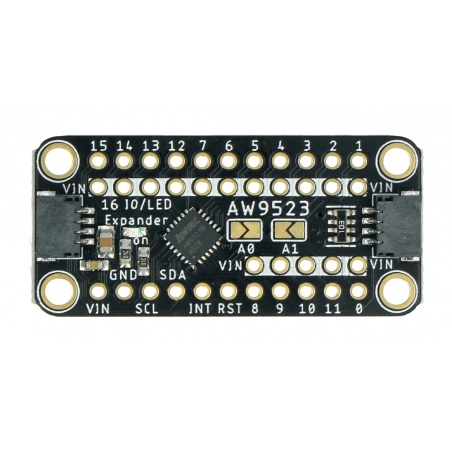

Opis wyprowadzeń

Moduł posiada wyprowadzenia w postaci pól lutowniczych, do których należy przymocować zawarte w zestawie złącza goldpin. Alternatywnie, element wyposażono także w złącza STEMMA QT / Qwiic, za pomocą których możliwe jest wygodne podłączenie modułu z płytką kontrolera - bez konieczności dodatkowego lutowania.

  • VIN - pin zasilania
  • GND - masa układu
  • SCL - pin logiczny, linia zegara interfejsu I2C
  • SDA - pin logiczny, linia danych interfejsu I2C
  • STEMMA QT / Qwiic - złącze połączeniowe
  • GPIO 0 - GPIO 15 - piny wejścia / wyjścia
  • INT - pin przerwania, ostrzegający o zmianie wartości na wejściu
  • RST - pin reset
  • Zworka A0 i A1 - zworki konfigurujące adres interfejsu komunikacyjnego

Specyfikacja techniczna modułu

  • Układ: AW9523
  • Typ modułu: ekspander wyprowadzeń i sterownik diod LED
  • Ilość wejść / wyjść: 16
  • Ściemnianie liniowe diod LED: 256-stopniowe w trybie sterowania
  • Konfiguracja GPIO: niezależne, dowolnie konfigurowalne
  • Interfejs komunikacyjny: I2C (adres wybierany za pomocą zworki AD1 / AD0)
  • Adres interfejsu I2C:
    • domyślny: 0x58
    • alternatywny: 0x59, 0x5A, 0x5B
  • Wyprowadzenia SDA, SCL, SHDN i wszystkie GPIO mogą akceptować wejście logiczne 1,8 V
  • Ochrona ESD: ± 4000 V HBM (standard MIL-STD-883H Method 3015.8)
  • Zasilanie: od 2,5 V do 5,5 V
  • Wyprowadzenia:
    • pola lutownicze
    • złącza STEMMA QT / Qwiic
  • Wymiary: 38 x 17,8 x 4,5 mm
  • Masa: 2,5 g

Zawartość zestawu

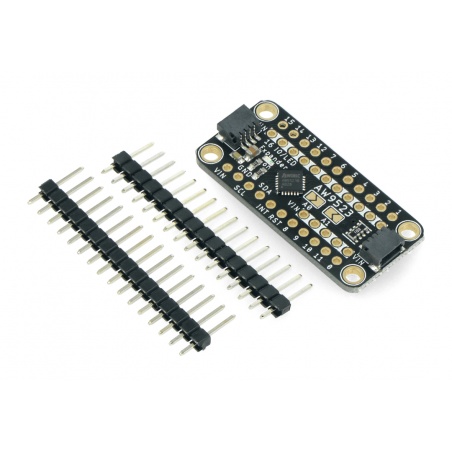

  • Moduł ekspandera i sterownika LED AW9523
  • Złącza goldpin - raster 2,54 mm
Ekspander wyprowadzeń GPIO I2C i sterownik diod LED od Adafruit.

Ekspander wyprowadzeń GPIO I2C i sterownik diod LED od Adafruit.

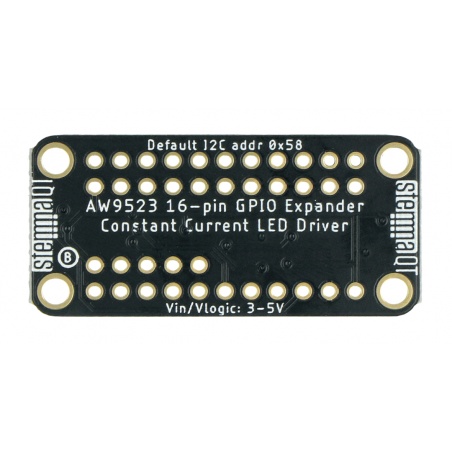

Ekspander wyprowadzeń GPIO I2C i sterownik diod LED - AW9523 - STEMMA AT/Qwiic - Adafruit 4886

Stworzony przez Adafruit ekspander wyprowadzeń GPIO I2C ze sterownikiem diod LED AW9523 to praktyczne rozszerzenie wyposażone w złącza STEMMA AT/Qwiic. Pozwalają one na łatwe połączenie nakładki z płytką główną, na przykład Raspberry Pi lub Arduino, bez konieczności lutowania.

Ponadto na płytce dostępne są wyprowadzenia w formie pól lutowniczych, umożliwiające przylutowanie dołączonych do zestawu listew GPIO raster 2,54 mm. Płytka posiada cztery otwory montażowe, które pozwalają łatwo przymocować ją w pożądanym położeniu.

Ekspander wyprowadzeń dla Raspberry Pi, Arduino i nie tylko

Sterownik diod LED z ekspanderem wyprowadzeń od Adafruit jest kompatybilny z Raspberry Pi, Arduino, Metro i wieloma innymi popularnymi płytkami mikrokontrolerowymi. Szczegółowe informacje na temat produktu znajdziesz na stronie producenta oraz w przewodniku użytkownika, do których linki znajdują się w sekcji pod opisem.

W naszym asortymencie znajdziesz także inne ekspandery wyprowadzeń dla Raspberry Pi i Arduino, a także nakładki Raspberry Pi Hat i Arduino Shield oraz przydatne akcesoria do obydwu rodzajów płytek - między innymi rozszerzenia, moduły z czujnikami, przewody, zasilacze, obudowy czy kamery.

Ilość pinów 16
Interfejs I2C
Moduł - typ Sterownik LED
Szerokość opakowania 7 cm
Wysokość opakowania 0.5 cm
Głębokość opakowania 11 cm
Masa opakowania 0.006 kg
