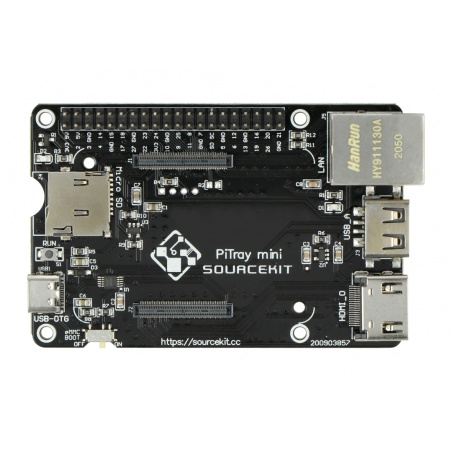

PiTray mini - moduł do zastosowań przemysłowych - do Raspberry Pi Compute Module 4 - DFRobot DFR0827

Indeks: DFR-19023 EAN: 6959420918690
PiTray mini od DFRobot to płytka wejścia / wyjścia, która umożliwia tworzenie klastrów z modułem Raspberry Pi Compute Module 4 wyposażonym w złącza USB 2.0 i GPIO. Moduły Compute przeznaczone są do zastosowań przemysłowych, ale nie zostały wyposażone w złącza typu USB czy HDMI. Dostęp do tych gniazd dostarcza im PiTray mini, która została zaprojektowana w celu aktualizacji, konfiguracji i rozbudowy systemu dla Compute Module 4. Może służyć także jako zintegrowana płytka rozwojowa. Posiada również możliwości flashowania obrazu systemu operacyjnego do eMMC na CM4.
PiTray mini - moduł do zastosowań przemysłowych - do Raspberry Pi Compute Module 4 - DFRobot DFR0827
86,90 zł
70,65 zł netto
Zapłać później
Producent: DFRobot
Kompatybilny z: Raspberry Pi

Opis produktu: PiTray mini - moduł do zastosowań przemysłowych - do Raspberry Pi Compute Module 4 - DFRobot DFR0827

PiTray mini od DFRobot to płytka wejścia / wyjścia, która umożliwia tworzenie klastrów z modułem Raspberry Pi Compute Module 4 wyposażonym w złącza USB 2.0 i GPIO. Moduły Compute przeznaczone są do zastosowań przemysłowych, ale nie zostały wyposażone w złącza typu USB czy HDMI. Dostęp do tych gniazd dostarcza im PiTray mini, która została zaprojektowana w celu aktualizacji, konfiguracji i rozbudowy systemu dla Compute Module 4. Może służyć także jako zintegrowana płytka rozwojowa. Posiada również możliwości flashowania obrazu systemu operacyjnego do eMMC na CM4.

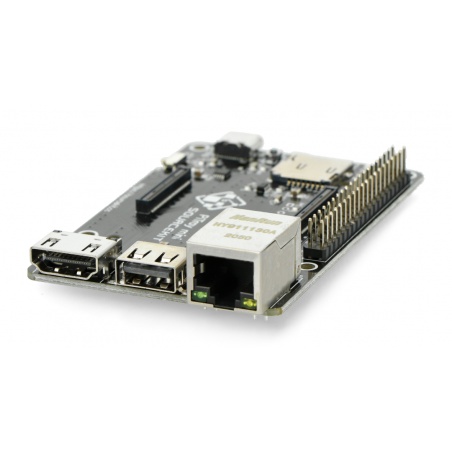

Wyposażona w złącze HDMI 2.0.

Wyposażona w złącze HDMI 2.0.

Przegląd funkcji

  • Kompatybilna ze wszystkim modułami Compute Module 4 w wersji z wbudowanym gniazdem na kartę pamięci microSD lub z pamięcią eMMC.
  • Zdolna do flashowania obrazu systemu operacyjnego do eMMC na CM4 bez konieczności uzupełnienia o dodatkowe elementy.
  • Wymiary i otwory montażowe zgodne z Raspberry Pi w wersji B: 3B / 3B+ i 4B.

Na stronie producenta dostępny jest szczegółowy przewodnik użytkownika, który zawiera instrukcję obsługi i konfiguracji.

Specyfikacja techniczna PiTray

  • Kompatybilny z: Raspberry Pi Compute Module 4 (CM4)
  • Wyprowadzenia:
    • złącza Raspberry Pi HAT
    • złącze HDMI 2.0
    • gniazdo Gigabit Ethernet RJ45
    • złącze USB 2.0 typu A
    • gniazdo na kartę pamięci microSD / eMMC (dla wersji bez wbudowanej pamięci)
    • złącze USB typu C doprowadzające zasilania i przeznaczone do programowania eMMC Raspberry Pi Compute Module 4
  • Przełącznik trybu: programowanie / tryb normalny
  • Przycisk RUN - do szybkiego resetowania modułu
  • Sygnalizacja stanu: diody LED
    • czerwona dioda LED: zasilanie
    • zielona dioda LED: aktywność, urządzenie włączone
  • 2 otwory montażowe zgodne z rozstawem Raspberry Pi Compute Module 4
  • Wymiary: 85 x 56 mm

W naszym sklepie znajdziesz także moduły CM - zminiaturyzowaną wersję minikomputera Raspberry Pi. Zapraszamy do zapoznania się z ofertą produktów.

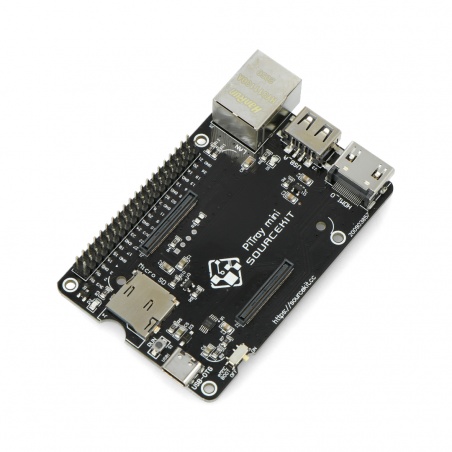

Płytka posiada gniazdo na kartę pamięci microSD.

Płytka posiada gniazdo na kartę pamięci microSD.

PiTray mini - wygodne testowanie prototypów

Kiedy tworzymy prototyp urządzenia elektronicznego w postaci uniwersalnego układu sterowania, zwykle jego konstrukcja jest wyposażona w procesor lub mikrokontroler, który wymaga zaprogramowania. W każdym takim przypadku, proces tworzenia prototypu wiąże się ze sprawdzeniem prawidłowości działania poszczególnych funkcji podczas uruchomienia testowego - dotyczy to zarówno samej warstwy sprzętowej jak i programowej. Wówczas możemy w prosty sposób, krok po kroku zbadać nasz prototyp pod kątem występowania potencjalnych nieprawidłowości w działaniu i ich wyeliminowania. Dotyczy to także miniaturowych modułów obliczeniowych CM4 od Raspberry Pi, które możesz przetestować za pomocą płytki prototypowej DFRobot PiTray.

Moduł komputerowy Raspberry Pi CM4 Compute Module 4 w zastosowaniach

Raspberry Pi CM4 Compute Module 4, to miniaturowy moduł elektroniczny o wymiarach wynoszących zaledwie 40mm x 50mm. W tym module, zastosowano główny układ scalony Broadcom BCM2711 SoC, zawierający czterordzeniowy procesor Cortex-A72 taktowany zegarem 1,5GHz oraz procesor graficzny Video Core VI, który wspiera przetwarzanie obrazu w jakości 4K. Moduł obliczeniowy CM4 został zaprojektowany z myślą o pracy w klastrach komputerowych, które znajdują zastosowanie w zautomatyzowanych fabrykach oraz przy rozwiązywaniu zaawansowanych problemów inżynierskich, takich jak np. oszacowywanie kosztów związanych z czasowymi wyłączeniami remontowymi w systemach elektroenergetycznych o zasilaniu wielostronnym.

Szerokość opakowania 8 cm
Wysokość opakowania 11 cm
Głębokość opakowania 2.6 cm
Masa opakowania 0.052 kg
