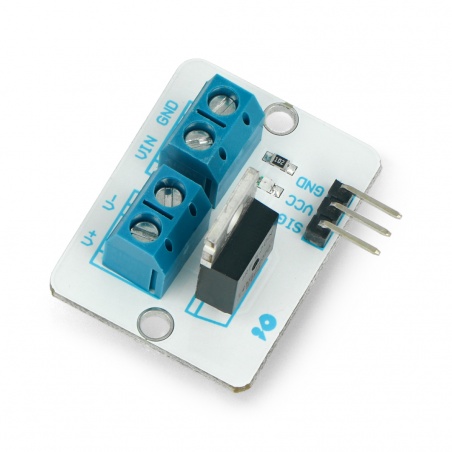

- zdjęcie 1

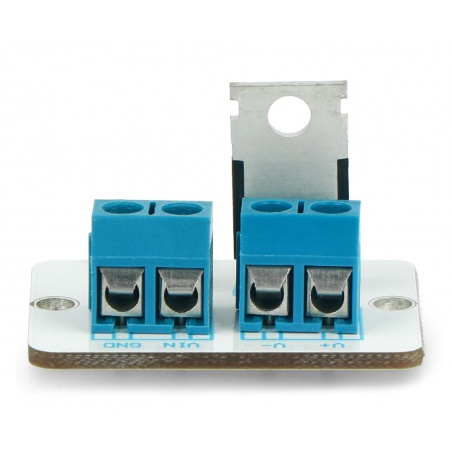

 - zdjęcie 2

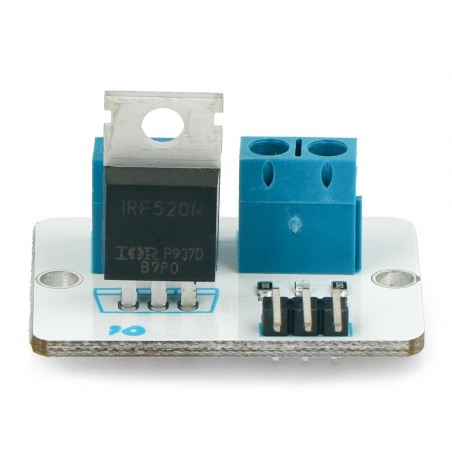

 - zdjęcie 3

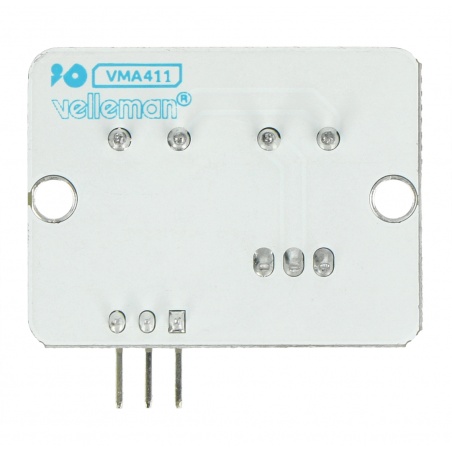

 - zdjęcie 4

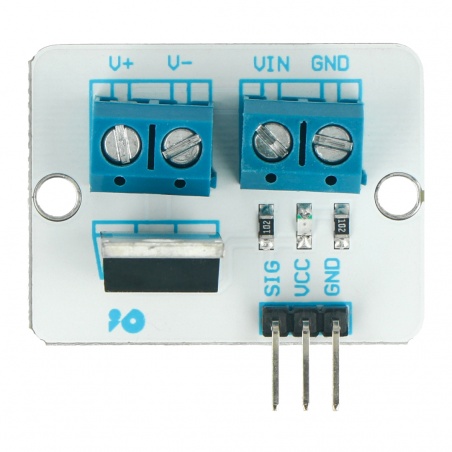

 - zdjęcie 5

Velleman WPM411 - moduł wykonawczy MOSFET IRF520 24V/5A

Indeks: VEL-12202 EAN: 5410329657413

Moduł wykonawczy z tranzystorem typu MOSFET z kanałem N do kontrolowania urządzeń o wyższym poborze prądu niż dopuszczalny przez układ sterujący np. mikrokontroler. Wykorzystany IRF520 oferuje napięcie zasilania od 0 V do 24 V przy poborze prądu do 5 A.

22,90 zł
18,62 zł netto

Dostępny, wysyłka 24h!
(Sprawdź dostępność)
Wysyłka 24h
30 dni na zwrot
Producent: Velleman

Opis

Moduł wykonawczy z tranzystorem typu MOSFET z kanałem N do kontrolowania urządzeń o wyższym poborze prądu niż dopuszczalny przez układ sterujący. Wykorzystany IRF520 oferuje napięcie zasilania od 0 V do 24 V przy poborze prądu do 5 A, przy poborze powyżej 1 A należy zastosować radiator.

Programowalne płytki sterujące często mają ograniczenia związane z napięciem i maksymalnym prądem pracy. Skutkuje to niemożliwością bezpośredniego podłączenia urządzeń o wyższym poborze mocy. np. gdy chcemy podłączyć taśmę LED zasilaną napięciem +12 V pinów do Arduino, nie możemy tego zrobić bezpośrednio, ze względu na ograniczenie napięcia i prądu pracy mikrokontrolera. W takim przypadku, do sterowania wykorzystuje się układy wykonawcze z tranzystorem mocy.



Produkt kompatybilny z Arduino

W sieci można znaleźć przykładowy program dla Arduino.

Podłączenie

Moduł posiada 7 wyprowadzeń:

  • Złącza goldpin
    • SIG: sygnał sterujący
    • VCC: zasilanie części logicznej
    • GND: masa
  • Złącza ARK:
    • VIN: źródło zasilania zewnętrznego od 0 V do 24 V
    • GND: masa
    • V-: biegun ujemny układu sterowanego
    • V+: biegun dodatni układu sterowanego

Specyfikacja

  • Napięcie zasilania modułu: od 3,3 V do 5 V
  • Obsługiwane napięcie: od 0 V do 24 V
  • Ograniczenie prądowe: 5 A
  • Zastosowany tranzystor: N MOSFET IRF520 (dokumentacja)
  • Sygnalizacja LED
  • Wymiary: 34 x 21 x 16 mm
