SparkFun Thing Plus - ESP32-S2 WROOM - SparkFun WRL-17743

Indeks: SPF-19506 EAN: 5904422370466
Niewielki moduł wyposażony w mikrokontroler ESP32-S2 WROOM z mikroprocesorem Xtensa LX7 32-bit o taktowaniu 240 MHz, który umożliwia komunikację bezprzewodową WiFi. Wyposażona została w 320 kB pamięci SRAM oraz 128 kB pamięci ROM, a także 4 MB pamięci wbudowanej SPI Flash. Na płytce znajduje się 21 pinów GPIO, układ kryptograficzny, złącze Qwiic, JST oraz USB C do programowania oraz zasilania płytki.
SparkFun Thing Plus - ESP32-S2 WROOM - SparkFun WRL-17743
129,00 zł
104,88 zł netto
Zapłać później
Producent: SparkFun

Opis produktu: SparkFun Thing Plus - ESP32-S2 WROOM - SparkFun WRL-17743

Moduł SparkFun ESP32-S2 WROOM Thing Plus jest płytką o wymiarach Feather, wyposażoną w komunikację WiFi 2,4 GHz. Dodatkowo wyposażony został w układ kryptograficzny, który w przeciwieństwie do standardowych układów ESP32 oraz ESP8266, pozwala szyfrować komunikację bezprzewodową, dla bezpiecznego ruchu w sieci. Płytka dodatkowo wyposażona została w układ ładowarki akumulatorów Li-Pol poprzez złącze JST 2.0, przez to złącze można również zasilać moduł z akumulatora. ESP32-S2 obsługuje interfejs kamery DVP, interfejs LCD oraz zintegrowany czujnik temperatury. Dodatkowe złącze Qwiic pozwala na podłączenie urządzeń I2C. Moduł Thing Plus posiada 320 kB pamięci SRAM oraz 128 kB pamięci ROM, a także 4 MB pamięci wbudowanej SPI Flash. Na płytce znajduje się 21 pinów GPIO, układ kryptograficzny, złącze Qwiic, JST oraz USB C do programowania oraz zasilania płytki.

Producent przygotował przewodnik użytkownika dla modułu SparkFun Thing Plus.

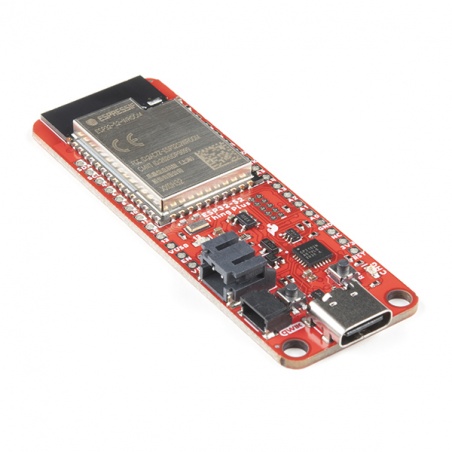

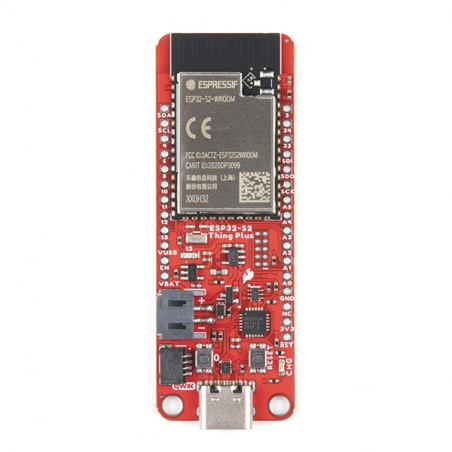

SparkFun Thing Plus ESP32-S2SparkFun Thing Plus ESP32-S2.

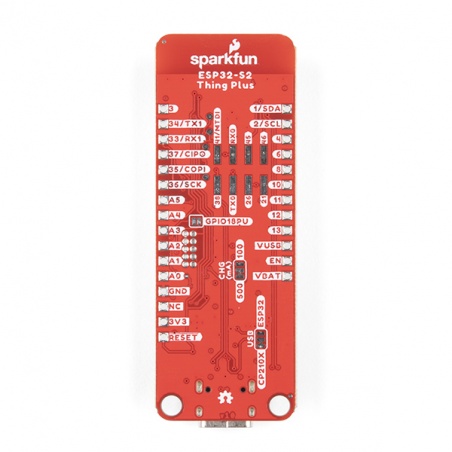

Opis wyprowadzeń płytki Thing PlusNa odwrocie płytki Thing Plus można znaleźć opis poszczególnych pinów.

Specyfikacja SparkFun Thing Plus

  • Układ: ESP32-S2
    • jednordzeniowy mikroprocesor LX7 Xtensa do 240 MHz
      • koprocesor RISC-V ULP
      • 128 kB ROM i 320 kB RAM
      • 4 MB wbudowanej pamięci flash SPI
    • kryptograficzne akceleratory sprzętowe:
      • AES, ECB / CBC / OFB / CFB / CTR, GCM, SHA, RSA i ECC (podpis cyfrowy)
    • fizyczne zabezpieczenia:
      • przezroczyste szyfrowanie zewnętrznej pamięci flash oraz pamięci RAM (AES-XTS)
      • funkcja bezpiecznego rozruchu zapewnia uruchamianie tylko podpisanego oprogramowania układowego (z podpisem RSA-PSS)
      • moduły HMAC i Digital Signature używają kluczy niedostępnych w oprogramowaniu do generowania podpisów SHA-MAC i MAC
    • zintegrowany moduł nadawczo-odbiorczy WiFi 2,4 GHz 802.11 b / g / n (do 150 Mb/s)
    • zintegrowany czujnik temperatury: od -20°C do 110°C
    • napięcie robocze: od 3,0 V do 3,6 V
      • WiFi: 310 mA
      • tryb uśpienia: 550 µA
      • tryb głębokiego uśpienia: od 20 do 230 µA
  • 21 pinów GPIO:
    • 16 x kanałów ADC 12-bit
    • 2 x kanały DAC 8-bit
    • 14-krotne pojemnościowe wykrywanie dotyku
    • 4 x SPI
    • 1 x I2S
    • 2 x I2C
    • 2 x UART
    • 8 x kanałów PWM
  • Złącze akumulatora Li-Pol JST 2.0
  • Złącze Qwiic
  • Złącze USB C
  • Piny JTAG PTH
  • Wymiary: 64,7 x 22,8 mm
UC - Mikrokontroler ESP32
UC - Pamięć Flash 4 MB
UC - Ilość rdzeni 1. Single Core
UC - Przetwornik AC 12-bitów
UC - Kanały PWM 8
UC - Interfejs USB USB C
UC - Interfejs I2C Tak
UC - Interfejs UART Tak
UC - Złącze zas. USB typ C
UC - Interfejs SPI tak
UC - Interfejs LCD tak
UC - Interfejs kamery tak
Szerokość opakowania 5 cm
Wysokość opakowania 11 cm
Głębokość opakowania 0.7 cm
Masa opakowania 0.009 kg
