SparkFun Qwiic Shield dla Teensy - DEV-17119

Indeks: SPF-19171 EAN: 5903351248860
BOTLAND B. DERKACZ SPÓŁKA JAWNA Opinie z ekomi-pl.com
Nakładka stworzona przez firmę SparkFun dla modułów z serii Teensy. Płytka dodaje możliwość podłączenia do modułu czujników i innych akcesoriów korzystających ze złącza Qwiic. Na nakładce znajdują się dwa złącza proste oraz dwa złącza kątowe systemu Qwiic. Do złącza Qwiic można podłączyć moduły komunikujące się poprzez interfejs I2C. Ekosystem Qwiic znacznie ułatwia połączenie czujników / modułów do modułu głównego z tym samym złączem, nie wymaga lutowania i daje pewność poprawnego połączenia. Na płytce znajduje się również przycisk PROG, który pełni tę samą funkcję co przycisk PROG na płytce Teensy.
21,90 zł
17,80 zł netto

Wysyłka 24h
30 dni na zwrot
Producent: SparkFun

Opis produktu: SparkFun Qwiic Shield dla Teensy - DEV-17119

Nakładka stworzona przez firmę SparkFun dla modułów z serii Teensy. Płytka dodaje możliwość podłączenia do modułu czujników i innych akcesoriów korzystających ze złącza Qwiic. Na nakładce znajdują się dwa złącza proste oraz dwa złącza kątowe systemu Qwiic. Do złącza Qwiic można podłączyć moduły komunikujące się poprzez interfejs I2C. Ekosystem Qwiic znacznie ułatwia połączenie czujników / modułów do modułu głównego z tym samym złączem, nie wymaga lutowania i daje pewność poprawnego połączenia. Na płytce znajduje się również przycisk PROG, który pełni tę samą funkcję co przycisk PROG na płytce Teensy. Do zestawu wraz z nakładką Qwiic dołączono zestaw pinów, które należy samodzielnie wlutować w płytkę.

Qwiic pozwala podłączyć czujniki za pomocą magistrali I2C, dzięki nim prototypowanie jest szybsze i mniej podatne na błędy. Spolaryzowane połączenia oznaczają, że nie można go źle podłączyć. Wszystkie złącza Qwiic posiadają wyprowadzenia 4-pin o rastrze 1 mm.

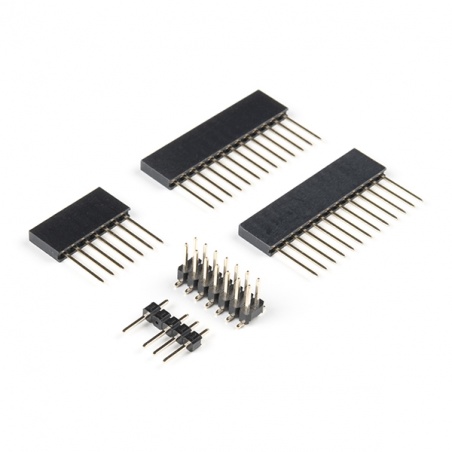

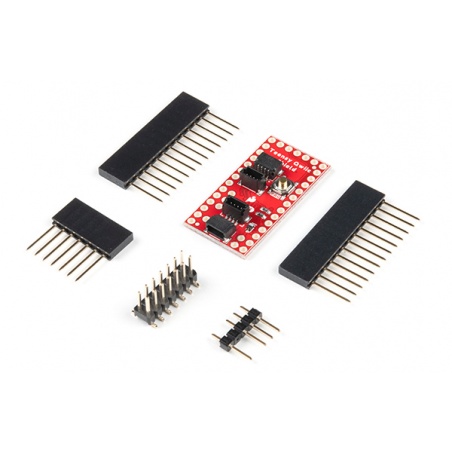

Nakładka ze złączamiNakładka Qwiic wraz ze złączami do samodzielnego wlutowania.

Główne cechy nakładki Qwiic Shield dla Teensy

  • Kompatybilna z Teensy 3.1 oraz Teensy 4.0 lub LC
  • 4 złącza Qwiic (dwa proste i dwa kątowe)
  • Przycisk PROG - pełni tę samą funkcję co w płytce Teensy

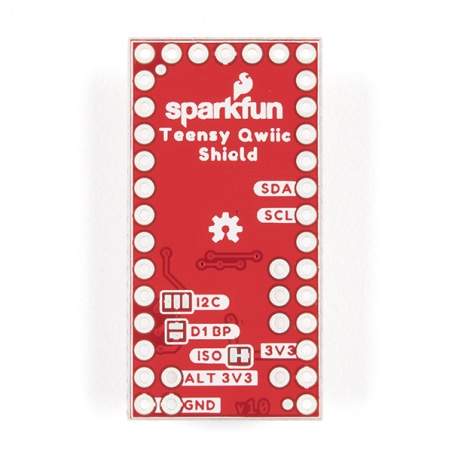

  • Zworka I2C
  • Linia 3,3 V i GND

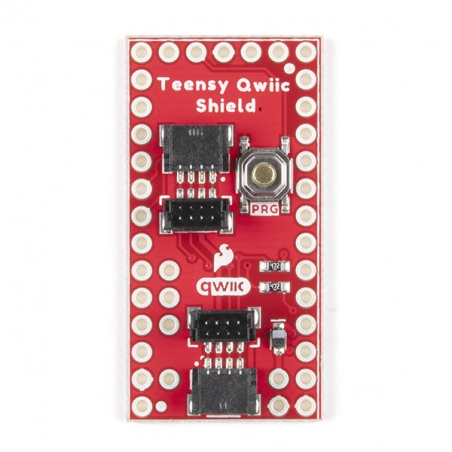

Złącza Qwiic na płytce

Nakładka Qwiic dla Teensy wyposażona została w cztery złącza Qwiic. Dwa proste znajdują się na krańcach płytki, natomiast dwa kątowe znajdują się na środku płytki.

W naszej ofercie dostępna jest również wersja rozszerzona dla modułów Teensy 4.1, Teensy 3.6 ora Teensy 3.5.

SparkFun Teensy

Płytka Teensy to niewielkich wymiarów moduł wyposażony w 32-bitowy mikrokontroler z rdzeniem ARM Cortex M4 o taktowaniu 72 MHz, 256 kB pamięci Flash oraz 64 kB pamięci RAM. Teensy 3.2 posiada 34 piny wejścia / wyjścia z czego 12 kanałów PWM i 21 wejść analogowych, kontroler DMA oraz popularne interfejsy komunikacyjne: SPI, I2C, I2S, CAN. Wyprowadzenia Teensy pracują z napięciem 3,3 V.

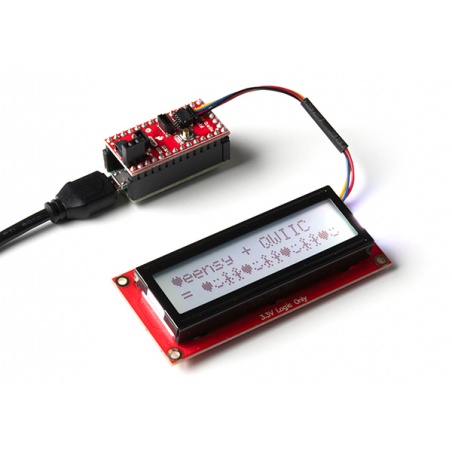

Przykład podłączenia z TeensyPrzykład podłączenia nakładki z Teensy i wyświetlaczem Qwiic.

SparkFun Qwiic dla Teensy - DEV-17119

Jeżeli szukamy modułu rozszerzeń dla płytek Teensy, to SparkFun Qwiic jest jedną z lepszych opcji! Głównym atutem jest dostarczenie potrzebnych akcesoriów i sensorów zewnętrznych. Oprócz tego płytka zapewnia też solidne wsparcie techniczne, które może się przydać przy prototypowaniu i majsterkowaniu.

Qwiic dla Teensy jest niewielkim modułem. Cechą rozpoznawczą są 4 złącza Qwiic - dwa kątowe i dwa proste, które ułożone są w mieszanych parach. Płytka zasilana jest napięciem 3,3V i posiada przycisk PROG oraz interfejs I2C.

SparkFun Qwiic dla Teensy - nie ma lepszego modułu, gdy potrzeba wejść Qwiic!

Za pomocą taniego modułu dodatkowego dla Teensy można przede wszystkim podłączyć wymagane komponenty przy użyciu gniazd Qwiic. Konstrukcja została osadzona na bardzo wytrzymałej płytce drukowanej (od zewnątrz koloru czerwonego).

Zachęcamy do zakupu tego modułu oraz sprawdzenia całego naszego asortymentu. Rekomendujemy także poszczególne płytki Arduino, np. startowe Arduino Micro i Arduino Zero.
