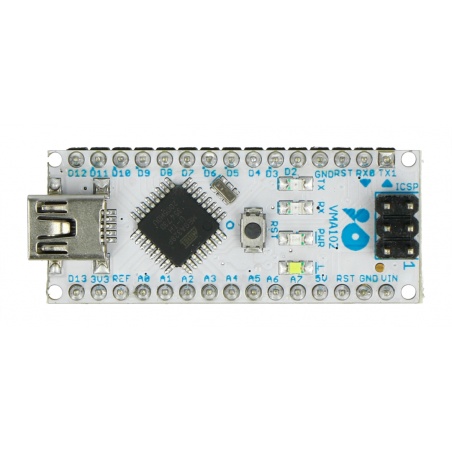

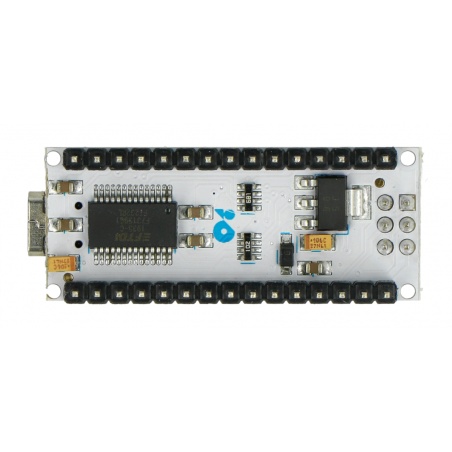

Velleman ATmega328 Nano WPB102 - moduł kompatybilny z Arduino

Indeks: VEL-11601 EAN: 5410329725181

Moduł firmy Velleman kompatybilny z Arduino. Posiada 14 cyfrowych wejść/wyjść, 6 kanałów PWM, 8 wejść analogowych oraz popularne interfejsy komunikacyjne. Płytka charakteryzuje się małym rozmiarem: 45 x 18 mm.

Velleman ATmega328 Nano WPB102 - moduł kompatybilny z Arduino
109,00 zł
88,62 zł netto
Zapłać później
Powiadom o dostępności
Niedostępny
Produkt wycofany
Producent: Velleman

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis

Moduł firmy Velleman w pełni kompatybilny z Arduino Nano 3.0. Oznacza to, że może być programowany poprzez środowisko Arduino IDE z wykorzystaniem dostępnych bibliotek. Moduł firmy Velleman charakteryzuje się bardzo małym rozmiarem: 45 x18 mm, dzięki temu można go zmieścić w niewielkich, ciasnych miejscach np. elektrycznych puszkach ściennych.



Płytka zawiera mikrokontroler ATmega328 lub ATmega168, wyposażony w 14 cyfrowych wejść/wyjść z czego 6 można używać jako wyjścia PWM (np. do sterowania silnikami) i 8 jako analogowe wejścia. Układ taktowany jest sygnałem zegarowym o częstotliwości 16 MHz. Moduł posiada także: złącze miniUSB, przycisk RESET oraz wyprowadzenia służące do podłączenia programatora AVR.

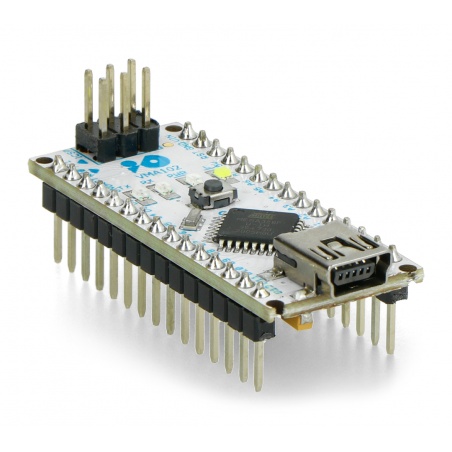

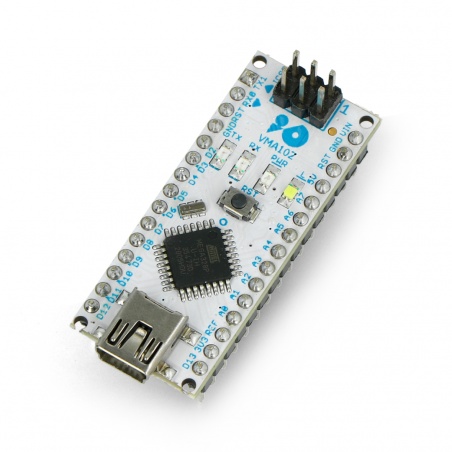

Velleman ATmega328 Nano - kompatybilna z Arduino

W celu uruchomienia modułu, należy połączyć układ z komputerem za pomocą przewodu USB oraz wybrać w środowisku Arduino IDE płytkę Arduino Leonardo.



Zasilanie

Moduł można zasilać poprzez przewód USB oraz urządzenie zewnętrzne, np. zasilacz sieciowy, baterię czy akumulator.  Akumulator bądź inne źródło podłącza się do pinów VIN i GND.



Programowanie

Tworzenie i instalację oprogramowania umożliwia darmowe środowisko Arduino IDE. Zaimplementowany bootloader pozwala na przesłanie programu bezpośrednio poprzez przewód USB. Złącze ISCP daje możliwość podłączenia zewnętrznego programatora AVR. Szczegółowy opis można znaleźć w dokumentacji oraz tutorialu.



Specyfikacja

  • Napięcie zasilania: od 7 V do 12 V
  • Napięcie pracy wyprowadzeń logicznych: 5V
  • Programowany poprzez microUSB
  • W pełni kompatybilny z Arduino Nano 3.0
  • Mikrokontroler: ATmega 328 lub ATmega 168
  • Maksymalna częstotliwość zegara: 16 MHz
  • Pamięć SRAM: 1 kB (ATmega 168) / 2 kB ( ATmega 328)
  • Pamięć Flash: 16 kB (ATmega 168) / 32 kB (ATmega 328)
  • Pamięć EEPROM: 512 b (Atmega168) / 1 kB (ATmega 328)
  • Porty I/O: 14
  • Wyjścia PWM: 6
  • Ilość wejść analogowych: 8
  • Interfejsy szeregowe: UART, SPI, I2C
  • Zewnętrzne przerwania
  • Konektor: gniazdo miniUSB (przewód  USB do nabycia osobno)
  • Przylutowane złącze ISP
  • Wymiary płytki: 45 x 18 mm
  • Waga: 5 g

Belgijski klon słynnego Arduino Nano

Nano WPB102 - moduł główny marki Velleman z procesorem ATmega328, kompatybilny z Arduino Nano 3.0 jest kolejną propozycją znanej belgijskiej marki, produkującej zestawy do samodzielnego montażu (tzw. „kity”), wyposażenie dla elektroników oraz drukarki 3D.

Niewielka płytka bazuje na mikrokontrolerze ATmega328, oferującym 14 linii cyfrowych I/O, 8 wejść analogowych oraz 6 kanałów wyjściowych PWM. Całkowite rozmiary płytki wynoszą 45 x 18 mm. Ewentualne zamocowanie płytki w obudowie docelowego urządzenia ułatwią cztery małe otwory montażowe, znajdujące się narożnikach PCB.

Pozostałe parametry

Velleman ATmega328 Nano WPB102 - moduł kompatybilny z Arduino pozwala na podłączenie różnego rodzaju modułów zewnętrznych i nakładek, kompatybilnych z logiką 5-woltową. Do dyspozycji programisty są nie tylko cyfrowe linie GPIO, przetwornik ADC i wyjścia PWM, ale także podstawowe interfejsy szeregowe – UART, I2C (TWI) oraz SPI.

Co ważne, na płytce znalazł się wbudowany konwerter USB-UART, dzięki czemu do programowania miniaturowego modułu nie potrzeba dodatkowego, sprzętowego programatora – całość odbywa się za pośrednictwem kabla USB z poziomu dedykowanego środowiska programistycznego Arduino IDE.



Napięcie zasil. od 7.0 V
Napięcie wyjścia od 5.0 V
Napięcie wyjścia do 5.0 V
Napięcie wyjściowe nominalne 5.0 V
UC - Mikrokontroler ATmega328
UC - Rdzeń 8-bit AVR
UC - Pamięć EEPROM 1 kB
UC - Pamięć Flash 32 kB
UC - Pamięć RAM 2 kB
UC - Ilość rdzeni 1. Single Core
UC - Piny cyfrowe 14
UC - wejścia analog. 8
UC - Taktowanie 16 MHz
UC - Kanały PWM 6
UC - Interfejs USB miniUSB
UC - Interfejs I2C Tak
UC - Interfejs UART Tak
UC - Interfejs SPI tak
Szerokość opakowania 0.001 cm
Wysokość opakowania 0.001 cm
Głębokość opakowania 0.001 cm
Masa opakowania 0.001 kg
