Opis produktu: Firebeetle M0 - płytka rozwojowa - ATSAMD21G18 - DFRobot DFR0652
Moduł Firebeetle M0 w postaci płytki rozwojowej wyprodukowany przez DFRobot. Zawiera układ ATSAMD21G18 z procesorem ARM Cortex M0+ o częstotliwości taktowania 48 MHz. Posiada 32 kB pamięci SRAM, 256 pamięci Flash i 16 MB Flash SPI. Ponadto Firebeetle M0 została wyposażona także w złącze USB typ C.
Producent udostępnia stronę Wiki produktu, która zawiera szczegółowy przewodnik użytkownika z instrukcją instalacji sterownika i przykładowymi kodami programu.

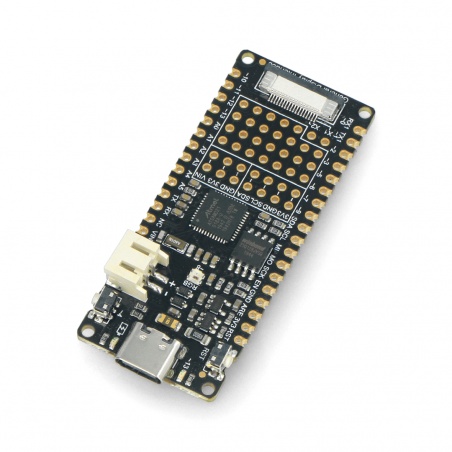

Płytka rozwojowa Firebeetle M0 od DFRobot.
Przegląd funkcji
- Moduł kompatybilny z produktami serii FireBeetle V2 od DFRobot
- Wysoka wydajność płytki przy niskim zużyciu energii
- Wbudowany dysk U-disk oparty na technologii Flash SPI
- Wbudowane złącze FPC dla łatwego połączenia z wyświetlaczem
- Wyposażona w port USB typu C
- Kompaktowe wymiary pozwalają na wygodne wykorzystanie płytki w wielu projektach

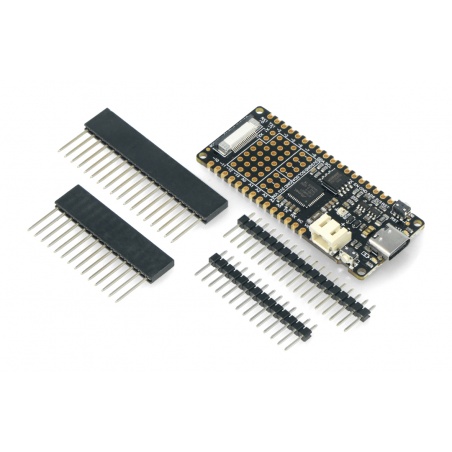

Zawartość zestawu
- Płytka programistyczna Firebeetle M0
- Gniazdo proste 1x14 pin - raster 2,54 mm
- Gniazdo proste 1x18 pin - raster 2,54 mm
- Wtyk goldpin 1x14 pin - raster 2,54 mm
- Wtyk goldpin 1x18 pin - raster 2,54 mm
Opis wyprowadzeń
- 3V3 - wyjście z regulatora 3,3 V
- GND - masa układu
- VIN - pin zasilania 5 V
- EN - pin włączający regulator 3,3 V
- SDA - linia danych interfejsu komunikacyjnego I2C
- SCL - linia zegarowa interfejsu komunikacyjnego i2C
- SCK / MOSI / MISO - piny interfejsu komunikacyjnego SPI
- RST - pin RESET
- DC - pin wyboru data / command
- CS - pin wyboru Chip Select

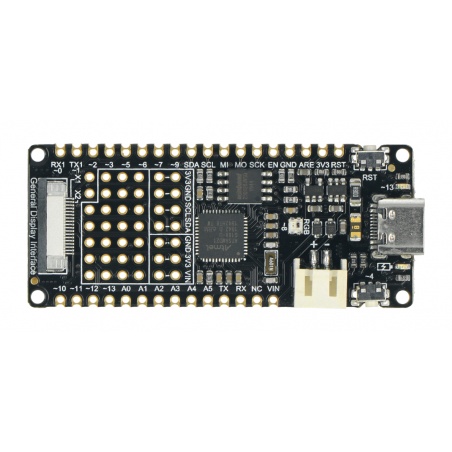

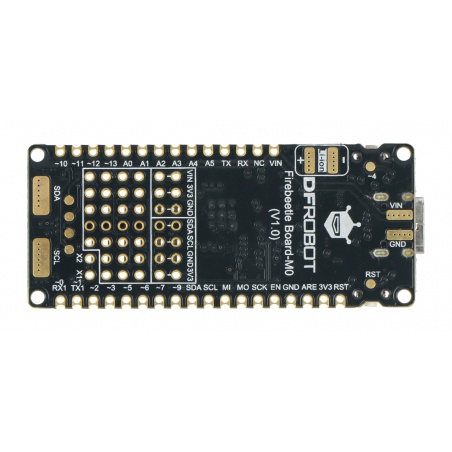

Opis wyprowadzeń modułu.

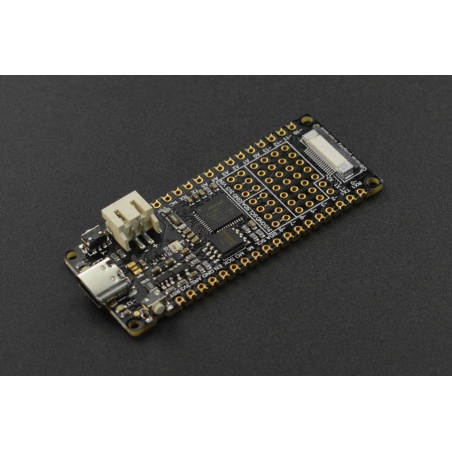

Płytka Firebeetle M0 została wyposażona w procesor ATSAMD21G18.
Specyfikacja techniczna płytki Firebeetle M0
- Wersja: V1.0
- Układ: ATSAMD21G18
- procesor: ARM Cortex M0+
- częstotliwość: 48 MHz
- pamięć SRAM: 32 kB
- pamięć Flash: 256 kB
- pamięć Flash SPI: 16 MB
- Napięcie zasilania: do 3,3 V do 5,5 V
- Pobór prądu: 10 µA
- Maksymalny prąd ładowania: 500 mA
- Interfejsy komunikacyjne:
- 1 x SPI
- 1 x I2C
- 2 x UART
- Wyprowadzenia GPIO: 25, w tym PWM dostępne dla wszystkich portów
- Wbudowane złącze USB typu C
- Przetwornik ADC: 12-bit - 6 szt.
- Przetwornik DAC: 10-bit - 1 szt.
- Wbudowana dioda LED RGB: WS2812
- Kompatybilna z produktami serii FireBeetle V2
- Zakres temperatury roboczej: od -40°C do 85°C
- Otwory montażowe: M2
- Średnica wewnętrza: 2 mm
- Wymiary płytki: 25,4 x 60 mm
Firebeetle M0 - płytka rozwojowa - ATSAMD21G18 - DFRobot DFR0652
Firebeetle M0 to prosta płytka, która może być idealna na początek przygody z elektroniką programowalną. Sprawdzi się też jako dodatkowy podzespół przy projektach wymagających kilku rodzajów sprzętów.
Jeden z najbardziej znanych producentów systemów wbudowanych, DFRobot, w module Firebeetle M0 umieścił układ ATSAMD21G18 z procesorem ARM Cortex M0+. Częstotliwość taktowania wynosi 48 MHz. Dodatkowo mamy do dyspozycji pokaźną ilość pamięci Flash, pamięć Flash SPI i SRAM.
Firebeetle M0 - szybka płytka z procesorem ARM Cortex M0+ w atrakcyjnej cenie
Firebeetle M0 to płytka rozwojowa, którą można polecić każdemu, kto szuka jak najbardziej wydajnego sprzętu w niskiej cenie. Dobry mikrokontroler, pamięć operacyjna i funkcyjna, czynią z niej niezawodny sprzęt. Przewagę w porównaniu do innych produktów z tej klasy jest port USB typu C.
Zapraszamy też do sprawdzenia pozostałych modułów głównych z serii Firebeetle producenta DFRobot, Raspberry Pi i moduły Arduino, np. Arduino Micro oraz Arduino Uno.
