FireBeetle ESP32-E - IoT WiFi, Bluetooth - kompatybilny z Arduino - DFRobot DFR0654

Indeks: DFR-19015 EAN: 6959420918362
Mikrokontroler FireBeetle ESP32-E kompatybilny z modułami serii FireBeetle V2 oraz płytką Arduino. Integruje moduł Dual-Core ESP-WROOM-32, który obsługuje komunikację w trybie MCU, WiFi oraz Bluetooth. Taktowanie procesora wynosi 240 MHz, pamięć Flash jest równa 4 MB, a pamięć SRAM 520 kB. Na płytce zostało umieszczone także złącze USB typu C oraz złącze GDI, które umożliwia podłączenie wyświetlacza. Status pracy FireBeetle ESP32-E  sygnalizują wbudowane diody LED RGB.
FireBeetle ESP32-E - IoT WiFi, Bluetooth - kompatybilny z Arduino - DFRobot DFR0654
56,90 zł
46,26 zł netto
Zapłać później
Producent: DFRobot
Kompatybilny z: Arduino

Opis produktu: FireBeetle ESP32-E - IoT WiFi, Bluetooth - kompatybilny z Arduino - DFRobot DFR0654

Mikrokontroler FireBeetle ESP32-E kompatybilny z modułami serii FireBeetle V2 oraz płytką Arduino. Integruje moduł Dual-Core ESP-WROOM-32, który obsługuje komunikację w trybie MCU, WiFi oraz Bluetooth. Taktowanie procesora wynosi 240 MHz, pamięć Flash jest równa 4 MB, a pamięć SRAM 520 kB. Na płytce zostało umieszczone także złącze USB typu C oraz złącze GDI, które umożliwia podłączenie wyświetlacza. Status pracy FireBeetle ESP32-E  sygnalizują wbudowane diody LED RGB.

Produkt kompatybilny z Arduino
Producent udostępnia stronę Wiki produktu, która zwiera szczegółowy przewodnik użytkownika oraz przykładowe kody programu.

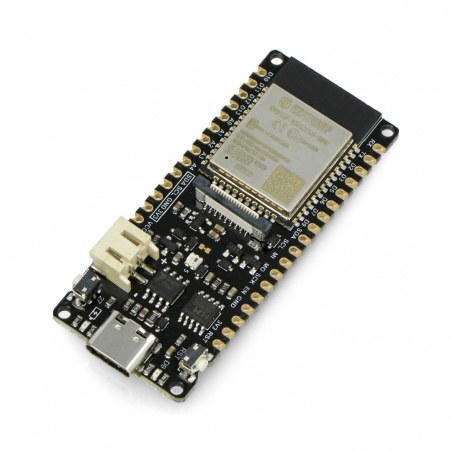

FireBeetle ESP32-E od DFRobot.

FireBeetle ESP32-E od DFRobot.

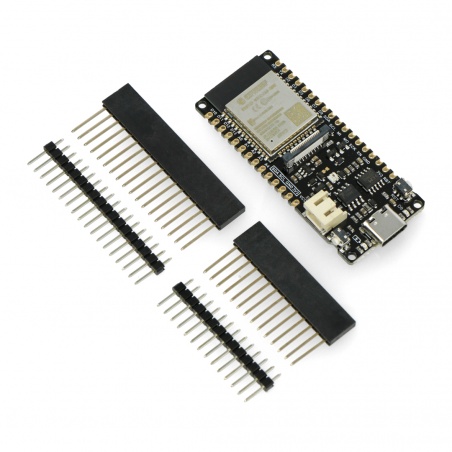

Do zestawu dołączono gniazda i wtyki goldpin - raster 2,54 mm.

Do zestawu dołączono gniazda i wtyki goldpin - raster 2,54 mm.

Przegląd funkcji

  • Kompatybilna z serią produktów FireBeetle V2 od DFRobot
  • Współpracuje z płytką Arduino
  • Wyposażona w dwurdzeniowy procesor ESP32-E
  • Złącze GDPI, które pozwala na wygodne podłączenie wyświetlacza

Zawartość zestawu

  • Płytka FireBeetle ESP32-E
  • Gniazdo proste 1x14 pin - raster 2,54 mm
  • Gniazdo proste 1x18 pin - raster 2,54 mm
  • Wtyk goldpin 1x14 pin - raster 2,54 mm
  • Wtyk goldpin 1x18 pin - raster 2,54 mm

Opis wyprowadzeń FireBeetle ESP32-E

  • GND - masa układu
  • VCC - pin zasilania 5 V
  • 3V3 - pin zasilania 3,3 V
  • RST - pin RESET
  • EN - pin kontrolny regulatora 3,3 V
  • GPIO
    • od D2 do D13 - piny ogólnego przeznaczenia
    • od A0 do A4 - analogowe piny wejściowe
  • SDA - pin linii danych interfejsu I2C
  • SCL - pin linii zegara interfejsu I2C
  • SCK / MOSI / MISO - piny interfejsu SPI

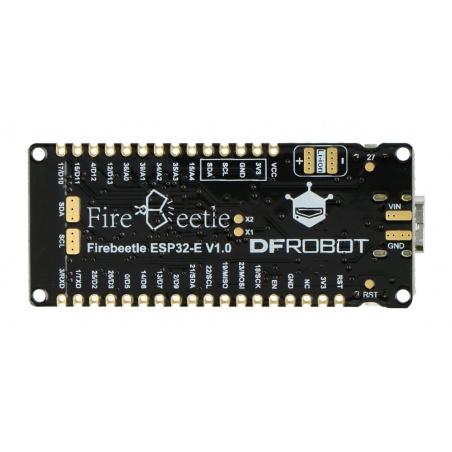

Opis wyprowadzeń modułu.
Opis wyprowadzeń modułu.

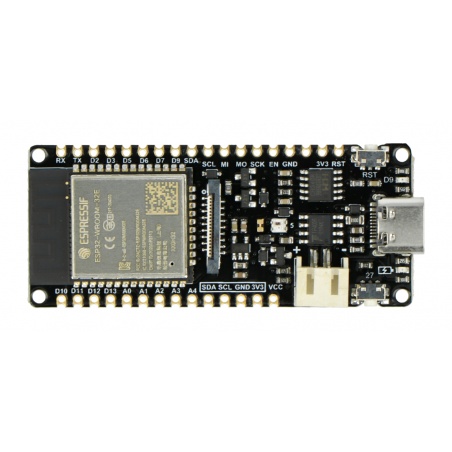

Moduł został wyposażony w dwurdzeniowy procesor Tensilica LX6.

Moduł został wyposażony w dwurdzeniowy procesor Tensilica LX6.

Specyfikacja techniczna FireBeetle

  • Układ: ESP-WROOM-32
  • Procesor:
    • dwurdzeniowy Tensilica LX6
    • Taktowanie: 240 MHz
    • Pamięć Flash: 4 MB
    • Pamięć SRAM: 520 kB
  • Standard WiFi: 802.11 b / g / n / d / e / i / k / r
  • Zakres obsługiwanych częstotliwości: od 2,4 GHz do 2,5 GHz
  • Protokół Bluetooth: zgodny ze standardami Bluetooth v4.2 BR / EDR i BLE
  • Złącze: USB typu C
  • Wspierane ładowanie USB
  • Konwerter USB na UART: CH340K
  • Napięcie zasilania: 3,3 V / 5 V
  • Pobór mocy: 10 µA
  • Wyprowadzenia:
    • piny analogowe - 5 szt.
    • piny cyfrowe - 10 szt.
    • UART - 1 szt.
    • I2C - 1 szt.
    • SPI - 1 szt.
    • GDI - 1 szt.
  • Sygnalizacja: wbudowane diody LED RGB
  • Złącza kompatybilne z serią FireBeetle V2
  • Zakres temperatury roboczej: od -40°C do 85°C
  • Rozmiar otworu montażowego: 2 mm
  • Wymiary płytki: 25,4 x 60 mm
  • Masa: 23 g

FireBeetle ESP32-E - IoT WiFi, Bluetooth - kompatybilny z Arduino - DFRobot DFR0654

Mikrokontroler FireBeetle ESP32-E DFRobot DFR0654 to płytka, która doskonale sprawdzi się w zastosowaniach IoT oraz nowoczesnej automatyce budynkowej - umożliwia między innymi zaimplementowanie w projekcie komunikacji przez WiFi czy Bluetooth. Produkt jest w pełni kompatybilny z Arduino, a także modułami FireBeetle v2.

Sygnalizacja statusu jest realizowana przy pomocy wbudowanych diod LED. FireBeetle ESP32-E może być zasilany zarówno napięciem 3,3 V, jak i 5 V, co zwiększa jego elastyczność oraz możliwość zastosowania w różnorodnych projektach elektronicznych.

Moduł FireBeetle IoT zgodny z płytkami Arduino

Moduł FireBeetle ESP32-E IoT jest kompatybilny z platformą Arduino oraz produktami FireBeetle od DFRobot, dlatego świetnie sprawdzi się w zastosowaniach wykorzystujących jednocześnie produkty z obu serii. Można go wykorzystać na przykład jako część zdalnie komunikującego się sterownika do automatyki budynkowej.

Więcej informacji na temat tego produktu oraz jego zastosowań znajdziesz pod linkami umieszczonymi w sekcji pod opisem. W naszej ofercie dostępne jest również wiele innych ciekawych rozszerzeń do Arduino kompatybilnych z płytkami w wersji Micro, Uno, Mega czy Leonardo.

Napięcie zasil. od 3.3 V
Napięcie zasil. do 5.0 V
UC - Mikrokontroler ESP32
UC - Rdzeń Tensilica
UC - Interfejs I2C Tak
UC - Interfejs UART Tak
UC - Interfejs SPI tak
Szerokość opakowania 6.5 cm
Wysokość opakowania 8 cm
Głębokość opakowania 2.5 cm
Masa opakowania 0.025 kg

Jako pierwszy zadaj pytanie dotyczące tego produktu!



Porównanie Arduino

Model

Mikro

kontroler

Piny

Pamięć

Flash

RAM

EEPROM

Zasilanie

Interfejs

Uno R4 Minima

Arduino Uno R4 Minima

Renesas

RA4M1

48 MHz

14 I/O

6 PWM

6 analog

256 kB

32 kB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

DAC

Uno R4 WiFi

Arduino Uno r4 WiFi

Renesas / ESP

RA4M1 / 32-S3-Mini

48 MHz / 240 Mhz

14 I/O

6 PWM

6 analog

256 kB

32 kB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

DAC

Uno R3

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB

2 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

Uno WiFi Rev2

Arduino Uno WiFi rev2

ATmega

4809

20 MHz

14 I/O

5 PWM

6 analog

48 kB

6 kB

256 B

DC: 5-12V

USB: 5V

UART

I2C

SPI

Leonardo

ATmega

32u4

16 MHz

20 I/O

7 PWM

12 analog

32 kB

2,5 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

USB

Mega 2560

ATmega

2560

16 MHz

54 I/O
15 PWM

16 analog

256 kB
8 kB
4 kB

DC: 7-12V
USB: 5V

UART

I2C

SPI

Due

ARM Cortex

AT91SAM

3X8E

84 MHz

54 I/O
12 PWM

12 analog

512 kB

96 kB

-

DC: 7-12V
USB: 5V
UART

I2C

SPI

USB

CAN
DMA

Giga R1 WiFi

Arduino Giga R1 WiFi

STM

32H747XI

480 MHz + 240 MHz

75 I/O

12 PWM

12 analog

2 MB

1 MB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

Zero

Arduino zero

ARM

ATSAMD21G18

48 MHz

20 I/O

10 PWM

6 analog

256 kB

32 kB

-

DC: 7-12V

USB: 5V

UART

I2C

SPI

Micro

ATmega

32u4

16 MHz

20 I/O
7 PWM

12 analog

32 kB
2,5 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Nano

Arduino Nano

ATmega

328

16 MHz

22 I/O
6 PWM

8 analog

32 kB
2 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Pro 328

5V/16MHz

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB
2 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Opinie o produkcie

FireBeetle ESP32-E - IoT WiFi, Bluetooth - kompatybilny z Arduino - DFRobot DFR0654

5/5

Średnia Ocena

3

Opinie Klientów
Poniższe opinie zbieramy
i weryfikujemy przy pomocy
zewnętrznego partnera Trustmate
i pochodzą z procesu pozakupowego.

Zdjęcia użytkowników

Marcin 24.07.2023 Potwierdzony zakup
Działa i robi swoją robotę. Aby zaprogramować trzeba sygnał EN (enable) przetrzymać w stanie niskim przez sekundę po puszczeniu resetu, zajęło mi troszkę czasu, aby dojść do tego rozwiązania. Polecam, dobre urządzenie za niewielką cenę.
