Sterownik silników PWM i serwomechanizmów - I2C 8-kanałowy - PCA9685 - nakładka do Feather - Adafruit 2928

Indeks: ADA-19257 EAN: 5904422354800
Nakładka do produktów z rodziny Feather w postaci 8-kanałowego sterownika silników i serwomechanizmów. Sterowanie odbywa się za pomocą sygnału PWM (modulacja szerokości impulsu). Sterownik wykorzystuje magistralę I2C do komunikacji z modułem głównym, np. z Arduino. Może być wykorzystywany między innymi w projektach robotów, których misja zakłada sterowanie aż ośmioma oddzielnymi podzespołami jednocześnie.
Sterownik silników PWM i serwomechanizmów - I2C 8-kanałowy - PCA9685 - nakładka do Feather -...
61,90 zł
50,33 zł netto
Zapłać później
Producent: Adafruit
Kompatybilny z: Arduino

Opis produktu: Sterownik silników PWM i serwomechanizmów - I2C 8-kanałowy - PCA9685 - nakładka do Feather - Adafruit 2928

Nakładka do produktów z rodziny Feather w postaci 8-kanałowego sterownika silników i serwomechanizmów. Sterowanie odbywa się za pomocą sygnału PWM (modulacja szerokości impulsu). Sterownik wykorzystuje magistralę I2C do komunikacji z modułem głównym, np. z Arduino. Może być wykorzystywany między innymi w projektach robotów, których misja zakłada sterowanie aż ośmioma oddzielnymi podzespołami jednocześnie.

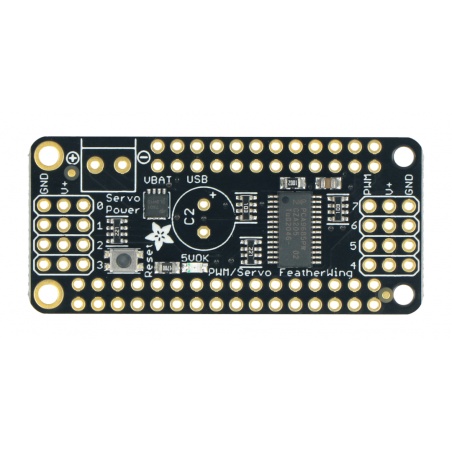

Sterownik silników PWM i serwomechanizmów - I2C 8-kanałowy.

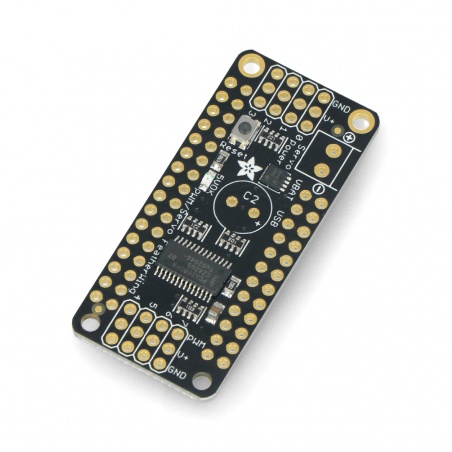

Sterownik silników PWM i serwomechanizmów - I2C 8-kanałowy.

Cechy szczególne

  • Sterowanie przez magistralę I2C za pomocą sygnału PWM, dzięki czemu sygnał nie musi być przesyłany w sposób ciągły
  • Obsługiwany zakres napięć od 3,3 V do 6 V
  • Regulowana częstotliwość PWM do około 1,6 kHz
  • Wyposażony w osiem 12-bitowych kanałów sterujących
  • Zabezpieczenie przed odwrotną polaryzacją na wejściu złącz zaciskowych
  • Zielona dioda LED sygnalizująca poprawną pracę sterownika
  • Przemyślana konstrukcja, która umożliwia układanie elementów w stosy
  • Rezystory ustawione szeregowo o wartości 220 Ohm, umieszczone na wszystkich liniach wyjściowych

Specyfikacja techniczna sterownika od Adafruit

  • Kompatybilny z modułami z rodziny Feather
  • Wbudowany układ: PCA9685
  • Typ: sterownik silników PWM
  • Ilość kanałów: 8
  • Częstotliwość pracy: od 40 Hz do 1000 Hz
  • Interfejs komunikacyjny: magistrala I2C
  • Regulacja częstotliwości PWM: do 1,6 kHz
    • rozdzielczość 12-bit dla każdego wyjścia serw, czyli około 4 us przy częstotliwości odświeżania 60 Hz
  • Konfigurowalne wyjście push-pull lub open-drain
  • Wymiary: 50,8 x 22,9 x 1,6 mm
  • Masa: 3,9 g

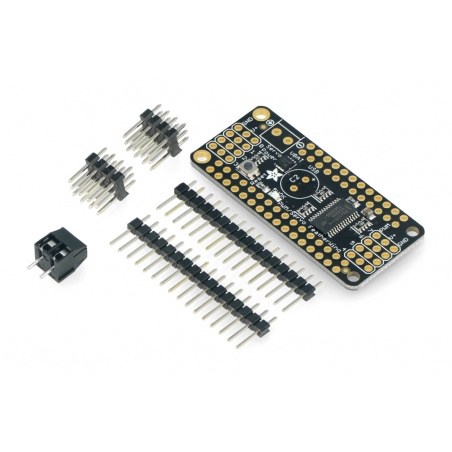

Zestaw zawiera także dedykowane złącza goldpin, które należy samodzielnie przylutować.

Zestaw zawiera także dedykowane złącza goldpin, które należy samodzielnie przylutować.

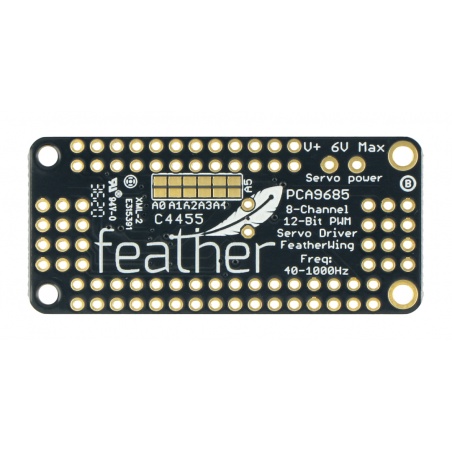

Moduł posiada pozłacane pola lutownicze o rastrze 2,54 mm.

Moduł posiada pozłacane pola lutownicze o rastrze 2,54 mm.

Zawartość zestawu

  • Sterownik silników i serwomechanizmów - 8-kanałowy
  • Złącza goldpin - raster 2,54 mm:
    • 2x4 - 2 szt.
    • 1x16 - 2 szt.
  • Złącze zaciskowe - 1x2 (w kolorze czarnym lub niebieskim - wysyłane losowo)

Sterownik silników PWM i serwomechanizmów - I2C 8-kanałowy - PCA9685 - nakładka do Feather - Adafruit 2928

Ośmiokanałowy sterownik silników PWM i serwomechanizmów to nakładka z serii Feather (płytki zgodne z Arduino od Adafruit). Urządzenie komunikuje się z głównym modułem za pośrednictwem magistrali I2C i umożliwia kontrolowanie do ośmiu silników PWM i/lub serw jednocześnie.

Korzystając z tego urządzenia, możesz zbudować rozmaite projekty oparte o płytki Feather lub Arduino, które będą wyposażone w ruchome elementy - na przykład pojazdy, roboty czy drobne urządzenia elektroniczne.

Nakładka do Feather ze sterownikiem silników i serw

Więcej informacji na temat nakładki Feather ze sterownikiem silników PWM i serwomechanizmów możesz znaleźć w sekcji “Przydatne linki” pod opisem - znajdują się tam między innymi odnośniki do strony producenta Adafruit, przewodnika dla użytkowników, dokumentacji technicznej układu PCA9685 oraz plików do pobrania z serwisu GitHub.

W naszej ofercie znajdziesz także inne płytki zgodne z Arduino stworzone przez Adafruit, w tym pozostałe moduły z serii Feather. Ponadto nasz asortyment obejmuje szeroki wybór oryginalnych płytek Arduino oraz przeznaczonych do nich rozszerzeń i akcesoriów.
