Opis produktu: Sterownik silnika prądu stałego DC + Stepper FeatherWing - nakładka do Feather - Adafruit 2927
Sterownik silnika prądu stałego DC z układem TB6612 w postaci nakładki do Feather. Moduł wyprodukowany przez firmę Adafruit, wykorzystuje magistralę I2C do komunikacji z modułem głównym. Umożliwia sterowanie dwoma silnikami krokowymi lub czterema silnikami szczotkowymi. Może obsługiwać silniki pracujące z napięciem od 4,5 V DC do 13,5 V DC, których pobór prądu wynosi mniej niż 1,2 A.
Produkt kompatybilny z Arduino
Na stronie producenta dostępny jest przewodnik użytkownika oraz biblioteka dla środowiska Arduino IDE.
Sterownik silnika prądu stałego DC w postaci nakładki FeatherWing wyprodukowany przez firmę Adafruit.
Przegląd kluczowych funkcji
- Wbudowany układ TB6612
- Obsługa do 4 dwukierunkowych silników prądu stałego DC z indywidualnym 12-bitowym wyborem prędkości (czyli około 0,02% rozdzielczości)
- Obsługa do 2 silników krokowych (jednobiegunowych lub bipolarnych)
- Wyposażony w złącz śrubowe 3,5 mm, które pozwalają na proste podłączenie przewodów i doprowadzenie zasilania
- 2-pinowa listwa zaciskowa zabezpieczona polaryzacją
- Konstrukcja pozwalająca na stokowanie modułów
Specyfikacja techniczna
- Nakładka do Feather
- Układ: TB6612
- Parametry obsługiwanych silników:
- napięcie: od 4,5 V do 13,5 V DC
- pobór prądu: poniżej 1,2 A
- Podłączone silniki wymagają dodatkowego źródła zasilania
- Interfejs komunikacyjny: I2C
- Wbudowany układ sterowania PWM
- Wymiary: 50,8 x 22,9 x 1,6 mm
- Masa: 4,6 g

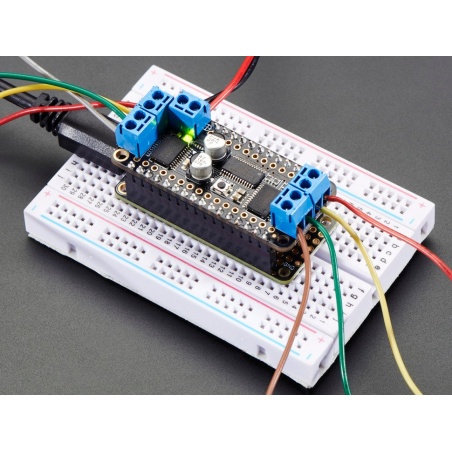

Przykładowy schemat podłączenia nakładki do Feather z płytką stykową.
Złącza śrubowe zawarte w zestawie występują w dwóch wersjach kolorystycznych i są wysyłane losowo.

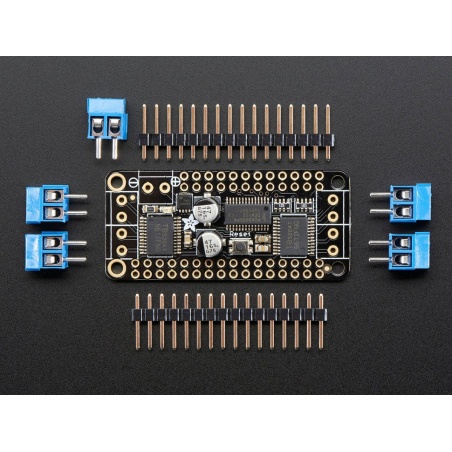

Zawartość zestawu
- Sterownik silnika prądu stałego DC w postaci nakładki do Feather
- Listwy goldpin - raster 2,54 mm
- Złącza śrubowe - 5 szt. (występują w dwóch wersjach kolorystycznych: czarnej i niebieskiej, wysyłane losowo)
