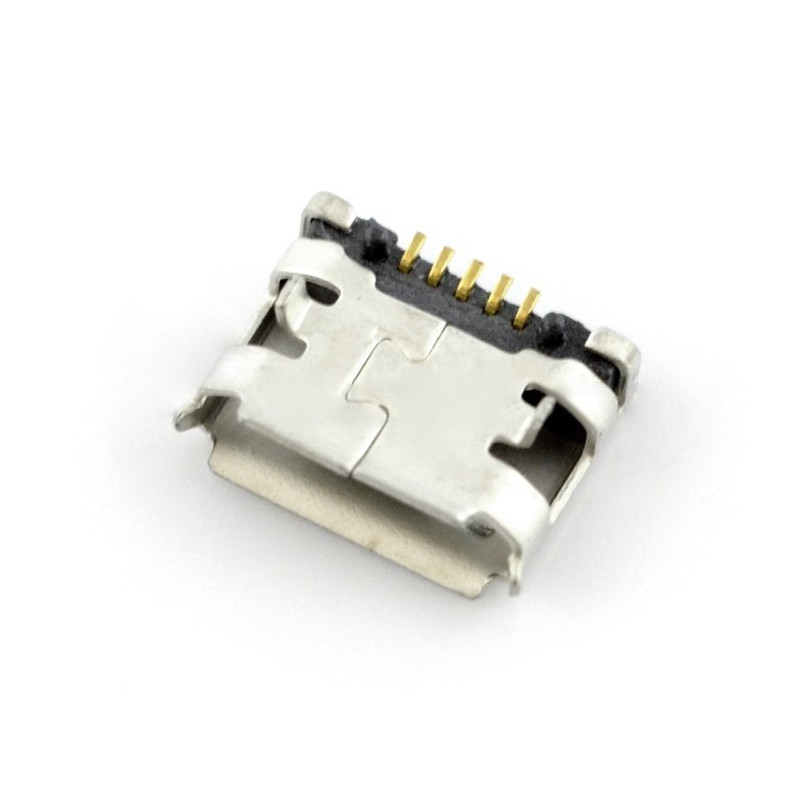

Gniazdo microUSB typu B - SMD z wypustkami

Indeks: KAB-01675 EAN: 5904422373177

Gniazdo microUSB, typ B, 5-stykowe, USB 2.0, do montażu powierzchniowego SMD. Posiada złocone styki 3u.

Gniazdo microUSB typu B - SMD z wypustkami
2,10 zł
1,71 zł netto
Producent: OEM

Opis produktu: Gniazdo microUSB  typu B - SMD z wypustkami

Gniazdo microUSB, typ B, 5-stykowe, USB 2.0, do montażu powierzchniowego SMD. Posiada złocone styki 3u.

Specyfikacja gniazda microUSB

  • Gniazdo microUSB
  • Typ: 1xB
  • Ilość styków: 5
  • Standard: USB 2.0
  • Obudowa do montażu powierzchniowego SMD
  • Rodzaj styków: złocone 3u
  • Wymiary: rysunek techniczny



Złącza posiada wypustki montażowe, szczegóły w dokumentacji

Gniazdo microUSB typu B

Gniazdo microUSB typu B.

Gniazdo micro USB typu B do montażu SMD w sprzęcie elektronicznym

Gniazda micro USB typu B są szeroko stosowane w elektronice użytkowej, a przede wszystkim w urządzeniach przenośnych, smartfonach, tabletach, i kamerach cyfrowych i wyparło standard mini USB typu B, pozwalając na zaoszczędzenie miejsca wewnątrz obudowy. Typ B oznacza, że jest to wersja B standardu USB, który zazwyczaj umożliwia połączenie urządzeń z komputerem lub ładowarką. Zastosowanie technologii SMD oszczędza miejsce na płytce PCB i eliminuje konieczność wiercenia otworów. Dzięki dużej trwałości mechanicznej użytych materiałów, żywotność gniazd micro USB typu B wynosi nawet do kilkunastu tysięcy cykli rozłączania i podłączania. Taki rodzaj złącza można także zastosować przy prototypowaniu urządzeń opartych na systemach wbudowanych i technologii IoT.

Lutowanie gniazda micro USB typu B do płytki PCB

Lutowanie gniazda typu micro USB typu B do płytki drukowanej jest procesem wymagającym umiejętności prawidłowego lutowania i dobrania odpowiednich narzędzi. Niezbędne będzie użycie stacji lutowniczej, topnika i cyny ołowiowej. Po oczyszczeniu padów i wypozycjonowaniu gniazda, przystępujemy do lutowania gniazda. Rozgrzewamy grot lutownicy do odpowiedniej temperatury, tj. z przedziału 280*C - 350*C. Nakładamy topnik na pady i pokrywamy jeden z padów cyną tak, aby gniazdo było unieruchomione. Teraz wystarczy przylutować pozostałe wyprowadzenia do odpowiadającym im padów. Na końcu sprawdzamy jakość lutowanych połączeń - mają być błyszczące! Jeśli nie stwierdzono zwarć poprzez mostki cynowe, wystarczy zmyć resztki topnika za pomocą izopropanolu.

Ilość pinów 5
Złącza - Typ microUSB
Złącza - Standard żeńskie
Szerokość opakowania 5 cm
Wysokość opakowania 7 cm
Głębokość opakowania 0.2 cm
Masa opakowania 0.002 kg
