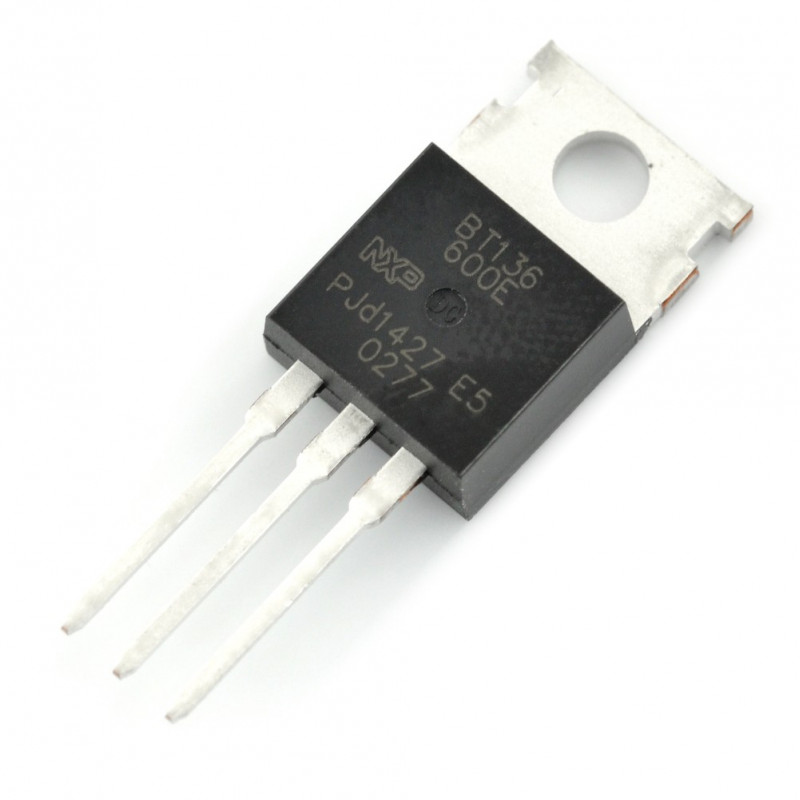

Triak BT136-600E 600V/4A - THT 5szt.

Indeks: UCC-01282 EAN: 5904422308117

Napięcie Vdrm: 600 V. Prąd It: 4 A. Prąd bramki Ig: maks. 25 mA. Obudowa: TO220. Elementy sprzedawane w pakiecie po 5 sztuk.

Triak BT136-600E 600V/4A - THT 5szt.
9,90 zł
8,05 zł netto
Producent: OEM

Opis produktu: Triak BT136-600E 600 V / 4 A - THT

Triak BT136-600E w obudowie THT TO220 - przewlekanej. Pracuje z napięciem Vdrm do 600 V, prąd It do 4 A. Maksymalny prąd bramki Ig wynosi 25 mA.

Specyfikacja triaka BT136-600E

  • Napięcie Vdrm: maks. 600 V
  • Prąd It: maks. 4 A
  • Prąd bramki Ig: maks. 25 mA
  • Obudowa: TO220 (THT)


Szczegóły w dokumentacji.

Triak BT136-600E

Triak BT136-600E 600 V / 4 A - THT.

Elementy sprzedawane w pakiecie po 5 sztuk.

Triak BT136-600E 600V/4A - zasada działania

Triak stanowi rozwinięcie tyrystora - diody wyposażonej w bramkę sterującą. W tym przypadku, triak stanowi połączenie tyrystorów w sposób antyrównoległy, które są sterowane przez tę samą bramkę. W przeciwieństwie do tyrystora, który służy do regulacji przepływu prądu w prostownikach sterowanych, triakiem możemy sterować przepływem prądu w obwodach prądu przemiennego. Podanie krótkiego impulsu prądu sterującego na bramkę triaka, powoduje wprowadzenie go w stan przewodzenia. Natomiast każdorazowe przejście przez zero prądu płynącego przez triaka, powoduje jego wyłączenie. Dlatego triak musi być okresowo wyzwalany przez podanie prądu sterującego na bramkę. W tym celu, najlepiej skorzystać z diaka (np. DB-3 lub DB-4), który pod wpływem krótkotrwałego przyłożenia napięcia wynoszącego co najmniej 30V, zaczyna przewodzić prąd, który wystarczy wprowadzić do bramki triaka.

Triak BT136-600E 600V/4A - przykładowe zastosowania

Triak BT136-600E jest przyrządem półprzewodnikowym, który może przełączać obciążenia o maksymalnej wartości napięcia 600V oraz maksymalnym prądzie znamionowym na poziomie 4A. Do przykładowych zastosowań triaka BT136-600E należą m.in. fazowe regulatory mocy. W takiej aplikacji, regulując kąt załączania triaka, możemy płynnie sterować wartością skuteczną napięcia zasilania odbiorników. Typowo, w takiej aplikacji triak jest wyzwalany poprzez diak. Fazowy regulator mocy możemy wykorzystać do sterowania jasnością lampy z żarówką inkadescencyjną lub do regulacji prędkości silnika indukcyjnego klatkowego w wentylatorze biurkowym.

Szerokość opakowania 5 cm
Wysokość opakowania 1 cm
Głębokość opakowania 4.5 cm
Masa opakowania 0.002 kg
