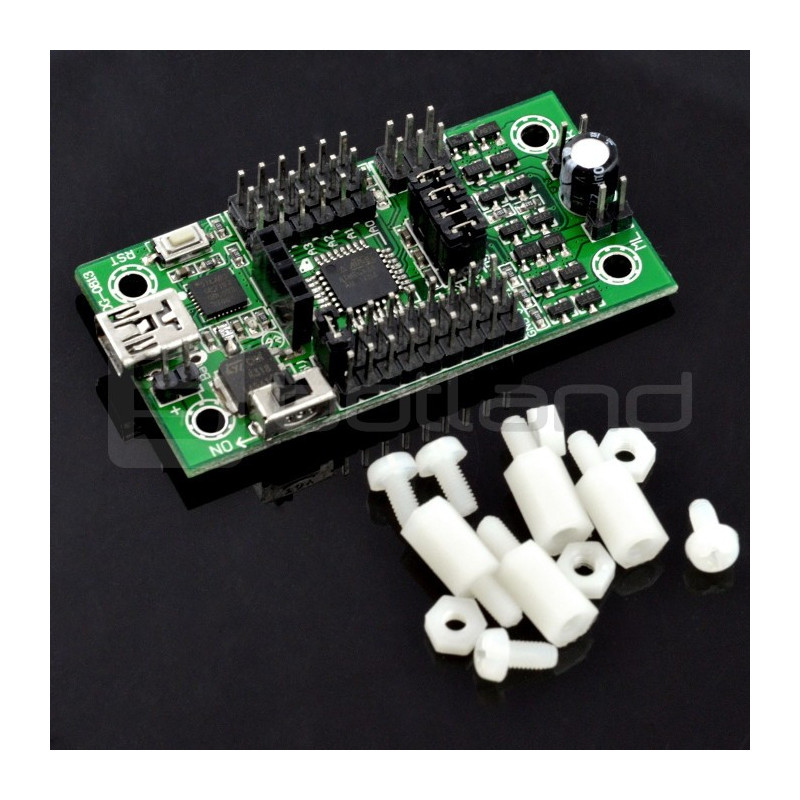

Mini Driver - kontroler AVR Atmega8A ze sterownikiem silników 9V/2A

Moduł wyposażony w mikronkontroler ATmega8A zasilany jest napięciem z zakresu od 5,4 V do 9 V. Na płytce znajduje się sterownik silników o wydajności prądowej do 2 A. Dzięki zainstalowanemu bootloaderowi układ można programować ze środowiska Arduino IDE poprzez przewód USB.

Więcej szczegółów

DGU-02582


Na zamówienie: ok. 10-30 dni

65,00 zł

Dodano produkt do koszyka

Dodaj do listy życzeń

Opis

Moduł wyposażony w mikonkontroler ATmega8A zasilany jest napięciem z zakresu od 5,4 V do 9 V. Na płytce znajduje się dwukanałowy sterownik silników o wydajności prądowej do  2 A. Dzięki zainstalowanemu bootloaderowi układ można programować ze środowiska Arduino IDE poprzez przewód miniUSB.

MiniDriver - kontroler AVR Atmega8A

Specyfikacja

  • Napięcie zasilania: od 5,4 V do 9,0 V
  • Mikrokontroler Atmega8A 16 MHz
  • Sterownik silników, dwukanałowy mostek H MOSFET o wydajności prądowej do 2 A
  • Zewnętrzny kontroler PWM
  • Wbudowany regulator napięcia 5 V o wydajności prądowej 0,5 A
  • Możliwość programowania poprzez złącze USB ze środowiska Arduino
  • Zabezpieczenie przed odwrotnym podłączeniem zasilania
  • Wlutowane złącza goldpin
  • Diody LED: sygnalizująca podłączenie zasilania oraz jedna do dyspozycji użytkownika
  • W zestawie śrubki i dystanse montażowe
  • 4 otwory montażowe o średnicy 3,2 mm
  • Wymiary: 60 x 30 x 12 mm
  • Masa: 35 g



Szczegóły oraz opis wyprowadzeń modułu można znaleźć w dokumentacji.



MiniDriver - kontroler AVR Atmega8A

W zestawie sterownik oraz śrubki i dystanse montażowe.

Zasilanie

Kontroler może być zasilany napięciem z zakresu od 5,4 V do 9 V podłączonym do wejść BAT + i -. Podłączenie napięcia wyższego niż 9 V może trwale uszkodzić moduł. Układ posiada zabezpieczenie przed odwrotnym podpięciem zasilania.  Maksymalny prąd jaki może zostać pobrany ze stabilizator 5 V wynosi 500 mA.



Programowanie

Moduł można programować z wykorzystaniem środowiska Arduino IDE. W tym celu należy połączyć układ z komputerem poprzez przewód miniUSB i zainstalować sterowniki. W środowisku Arduino niezbędny  jest wybór odpowiedniej płytki: Arduino NG or older. W przypadku, gdy pojawia się błąd kompilacji, należy dopisać w pliku: hardware/arduino/avr/cores/arduino/HardwareSerial_private.h następujące linie kodu (pogrubione):



 Nr linii Kod

34

35

36



37

38

40

41



42

43

44

45

  • // slower.
  • #if !defined(TXC0)
  • #if defined(TXC)



  • //Dodatkowe linie
  • +#if !defined(UPE) && defined(PE)
  •  +#define UPE PE
  •  +#endif
  • //Koniec dodatkowych linii

  • // On ATmega8, the uart and its bits are not numbered, so there is no TXC0 etc.
  •  #define TXC0 TXC
  • #define RXEN0 RXEN



Sterownik silników

Na płytce znajduje się dwukanałowy sterownik silników złożony z tranzystorów MOSFET o wydajności prądowej do 2 A (chwilowo do 2,5 A). Układ obsługiwany jest z pinów D7, D8, D9 i D10, które można odłączyć zdejmując odpowiednie zworki.



Silniki należy podłączyć do wyprowadzeń ML oraz MR. Pin D7 steruje kierunkiem silnika ML, D8 silnika MR. Prędkość jest kontrolowana poprzez sygnał PWM podawany z wyprowadzeń D9 dla silnika podłączonego do złącza ML oraz D10 dla  MR.



  • Napięcie zasil. od 5.4 V
  • Napięcie zasil. do 9.0 V
  • Napięcie wyjścia od 5.0 V
  • Napięcie wyjścia do 5.0 V
  • Napięcie wyjściowe nominalne 5.0 V
  • Wydajność prąd 1.0 A
  • Ilość kanałów: 2
  • UC - Ilość rdzeni 1. Single Core
  • UC - Interfejs USB: miniUSB
  • UC - Interfejs I2C tak
  • UC - Interfejs UART tak
  • UC - Interfejs SPI tak
