Kondensator ceramiczny 22pF/50V THT - 10 szt.

Indeks: PAS-00448 EAN: 5904422355609

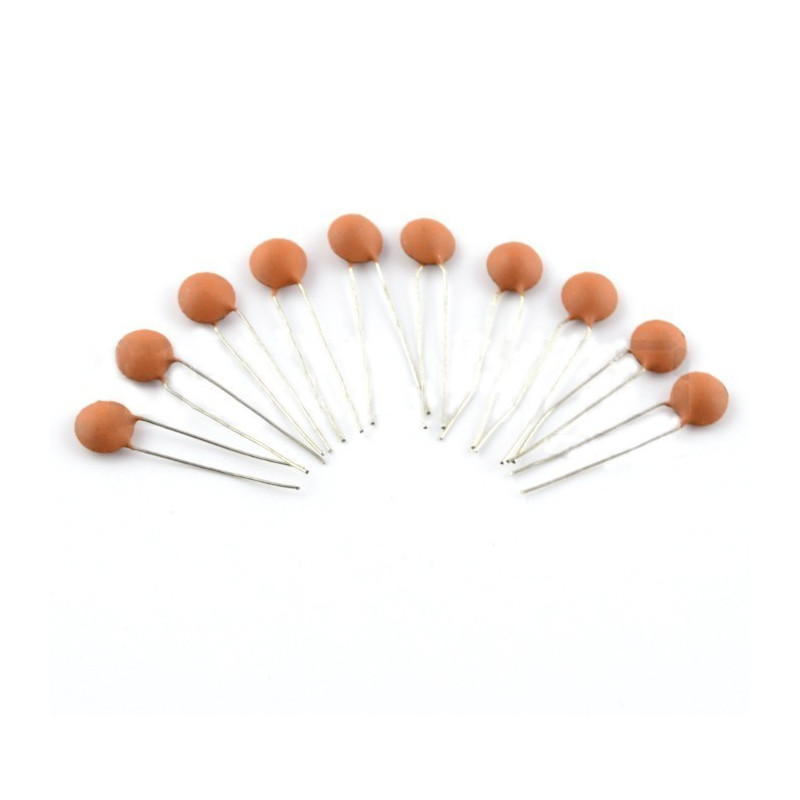

Kondensator ceramiczny przewlekany 22 pF / 50 V. Cena za 10 sztuk.

Kondensator ceramiczny 22pF/50V THT - 10 szt.
0,99 zł
0,80 zł netto
Producent: OEM

Opis produktu: Kondensator ceramiczny 22 pF / 50 V THT - 10 szt.

Kondensator ceramiczny przewlekany 22 pF / 50 V. Cena za 10 sztuk.

Jak zbudowany jest kondensator ceramiczny?

W kondensatorze ceramicznym, wykorzystuje się dielektryk stały w postaci ceramicznego dysku, do którego obojga powierzchni są podłączone elektrody stanowiące wyprowadzenia kondensatora. Całość jest umieszczona w warstwie ochronnej wykonanej z tworzywa sztucznego. W odróżnieniu od większości kondensatorów elektrolitycznych, kondensator ceramiczny jest elementem bipolarnym, w związku z czym nie ma różnicy w działaniu układu w odniesieniu do jego sposobu podłączenia w nim.

Kondensator ceramiczny 22pF/50V do montażu THT w układach mikroprocesorowych

Mikrokontrolery są układami, które bardzo często posiadają w swojej strukturze umieszczony wewnętrzny oscylator RC, który dostarcza układowi sygnał taktujący o stałej częstotliwości, którego wartość możemy zmniejszyć, konfigurując wewnętrzny timer umożliwiający podział częstotliwości sygnału taktującego. Jeśli jednak wymagane jest, aby rdzeń mikrokontrolera pracował szybciej, musimy dostarczyć sygnał taktujący z zewnętrznego źródła, tj. z rezonatora kwarcowego. Aby rezonator kwarcowy działał prawidłowo, należy pomiędzy jego wyprowadzenia a masę podłączyć kondensatory, które stanowią pojemność obciążenia. Przykładowo, dla rezonatora kwarcowego HC49 o częstotliwości 16MHz, zalecana maksymalna pojemność kondensatorów obciążenia wynosi 22pF. Dobierając kondensator pod naszą aplikację z rezonatorem kwarcowym, należy także mieć na uwadze pojemności wynikające ze sposobu prowadzenia ścieżek na płytce PCB.

Specyfikacja kondensatora

  • Pojemność: 22 pF
  • Maksymalne napięcie: 50 V
  • Obudowa: THT - przewlekana
  • Raster wyprowadzeń: 2,54 mm

Kondensator ceramiczny

Elementy sprzedawane w pakiecie po 10 sztuk w osobnych, podpisanych opakowaniach.
RLC - Pojemność 22 pF
Szerokość opakowania 4 cm
Wysokość opakowania 0.5 cm
Głębokość opakowania 7.5 cm
Masa opakowania 0.001 kg
