Arduino Portenta H7 - ABX00042

Arduino Portenta H7 to przedstawiciel nowej rodziny układów przeznaczonych do zastosowań w przemyśle IoT. Ta wydajna, a jednocześnie energooszczędna płytka dzięki zastosowaniu mikrokontrolera STM32H747 wyposażonego w rdzenie Cortex-M7 oraz Cortex-M4 pozwoli uruchamiać programy napisane w językach Arduino, MicroPython czy JavaScript.

Więcej szczegółów

ARD-16219

Arduino

Dodano produkt do koszyka

Produkt dostępny w przedsprzedaży!

Cena: 477,00 zł

Uwaga!
Produkt dostępny w przedsprzedaży.

Opis produktu: Arduino Portenta H7 - ABX00042

Pierwszy przedstawiciel nowej rodziny układów Arduino przeznaczonych do profesjonalnych zastosowań IoT w przemyśle - Portenta H7 to niewielka, niezwykle wydajna, a przy tym energooszczędna płytka, na pokładzie której zastosowany został mikrokontroler STM32H747 bazujący na technologii ARM Pelion. Układ wyposażony jest w dwa rdzenie: Cortex-M7 i Cortex-M4 taktowane zegarami do 480 MHz oraz do 240 MHz. Dzięki takiej budowie Arduino Portenta H7 jest w stanie wykonywać dwa niezależne od siebie zadania. Arduino poinformowało, że hurtowi odbiorcy będą mogli dostosować parametry płytki.

Arduino Portenta H7Arduino Portenta H7 - płytka do profesjonalnych zastosowań.

Wielozadaniowość i elastyczność

Dzięki wykorzystaniu dwóch równoległych rdzeni, które mogą się pomiędzy sobą komunikować dzięki mechanizmowi Remote Procedure Call, który umożliwia wywoływanie funkcji pomiędzy rdzeniami. Portenta H7 jest w stanie równolegle wykonywać niezależne od siebie zadania. Podczas gdy jeden z rdzeni będzie zajęty obliczaniem skomplikowanego algorytmu, drugi będzie mógł zająć się wykonywaniem zadań niskiego poziomu, np. sterowaniem silnika. Wykorzystując płytkę można w łatwy sposób uruchamiać procesy stworzone przy pomocy oprogramowania TensorFlow™ Lite służącego do uczenia maszynowego i tworzenia sieci neuronowych. Zastosowanie tak zaawansowanej architektury umożliwia niepozornie wyglądającej płytce obsługiwać aplikacje, programy i kody:

  • Arduino (z wykorzystaniem Arm® Mbed™ OS)

  • Mbed™

  • Micropython / Javascript

  • TensorFlow™

Arduino Portenta H7 widok płytki z góryModuł Arduino Portenta H7 - widok z góry.

Akcelerator graficzny i interfejsy

Niewątpliwie ciekawą funkcją jest zastosowanie układu z wbudowanym akceleratorem graficznym. Dzięki GPU mikrokontrolera STM32H747, Portenta H7 ma możliwość podłączenia zewnętrznego monitora, co w połączeniu z płytką rozszerzającą Portenta Carrier pozwala stworzyć z niewielkiej płytki komputer klasy eNUC. GPU posiada również enkoder i dekoder JPEG. Płytka wyposażona jest w łączność Bluetooth 5.1 LE oraz WiFi 65 Mb/s (mogący pracować jako Acces Point, Klient lub oba jednocześnie). Możliwa jest również komunikacja za pomocą standardów LoRa, LTE Cat-M oraz NB-IoT

Arduino Portenta H7 widok złącza 80 pinowegoWidok spodniej części płytki Portenta H7. Widoczne nowe 80-pinowe złącze.

Nowy standard złącz

Portenta H7 to nowy standard złącz. Na spodniej części PCB znajduje się 80 pinowy zestaw złącz. Zapewnia to płytce wszechstronność przy wykorzystaniu w projektach o różnych rozmiarach, potrzebujących mniejszej lub większej ilości złącz. Dodatkowym atutem Portenty H7 jest kompatybilność z serią MKR, zarówno pod względem wyprowadzeń jak i rozmiarów płytki. Nowe Arduino wyposażone jest w port USB typu C ze zintegrowanym DisplayPortem.

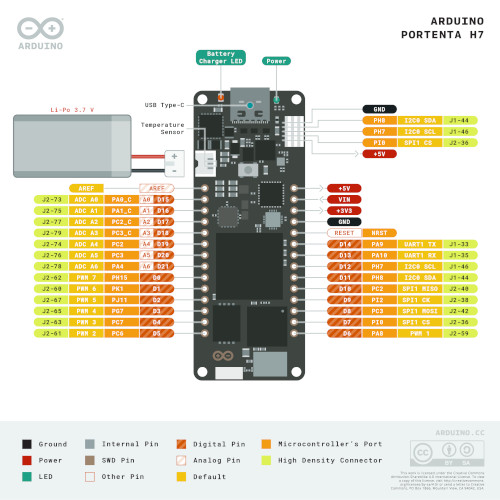

Opis złącz płytki Arduino Portenta H7

Opis złącz płytki Arduino Portenta H7.

Specyfikacja płytki Arduino Portenta H7

 ParametrZakres
MikrokontrolerSTM32H747XI dual Cortex®-M7+M4 32bit Arm® MCU
Moduł łączności bezprzewodowejMurata 1DX WiFi 802.11b/g/n 65 Mb/s i Bluetooth 5.1 BR/EDR/LE
Układ kryptograficznyNXP SE0502
Napięcie zasilania (USB/Vin)5 V
Zasilanie akumulatoroweLi-Pol 3,7 V, minimalna pojemność 700 mAh (wbudowana ładowarka)
Napięcie pracy pinów3,3 V
Pobór prądu2,95 uA w trybie spoczynku
Złącze wideoMIPI DSI host i MIPI D-PHY
GPUCHrom-ART sprzętowy akcelerator graficzny™
Liczniki22 liczniki i układy watchdog
UART4 porty (2 z możliwością sterowania)
Ethernet PHY10 / 100 Mb/s (dostępne z płytką Portenta Carrier Board)
Slot kart SDTak (dostępne z płytką Portenta Carrier Board)
Temperatura pracy
  • od -40°C do +85°C (wersja bez układów WiFi/Bt)
  • od -10°C do +55°C (wersja z układami WiFi/Bt)
Złącza MKRMożliwość korzystania z rozszerzeń Arduino MKR
Nowe złączaDwa 80-pinowe złącza
Interfejs kamery8-bitowy, do 80 MHz
ADC3 x ADC z 16-bitową rozdzielczością maksymalną (do 36 kanałów, do 3,6 MSPS)
DAC2 x 12-biotwy DAC (1 MHz)
Port USB typu CHost / Device, zintegrowany Display Port, USB High/Full Speed / Power Delivery



  • Napięcie zasil. od 5.0 V
  • Napięcie zasil. do 5.0 V
  • Napięcie wyjściowe nominalne 3.3 V
  • UC - Mikrokontroler: STM32H747XI
  • UC - Rdzeń: Cortex M7+M4
  • UC - Pamięć Flash: 16 MB
  • UC - Ilość rdzeni: 2. Dual Core
  • UC - Taktowanie: 240 + 480 MHz
  • UC - Przetwornik AC: Tak
  • UC - Przetwornik CA: Tak
  • UC - Moduł WiFi: Tak
  • UC - Interfejs USB: USB C
  • UC - Bluetooth: Tak



Porównanie Arduino



Model

Mikro

kontroler

Piny

Pamięć

Flash

RAM

EEPROM

Zasilanie

Interfejs

Klony

Uno

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB

2 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

DFRduino

Bluno Ble

RedBoard

Metro328

UnoPlus

Uno - WiFi

ATmega

328

16 MHz

ESP8266

14 I/O

6 PWM

6 analog

32 kB

2 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

WiFi



Leonardo

ATmega

32u4

16 MHz

20 I/O

7 PWM

12 analog

32 kB

2,5 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

USB

DFrobot

Leonardo

Ethernet

ATmega

32u4

16 MHz

20 I/O
7 PWM

12 analog

32 kB
2,5 kB
1 kB
DC: 7-12V
USB: 5V

UART
I2C
SPI
USB

Ethernet



Leonardo

Ethernet+PoE

ATmega

32u4

16 MHz

20 I/O
7 PWM

12 analog

32 kB
2,5 kB
1 kB

DC: 7-12V
USB: 5V

PoE: 36-57V

UART
I2C
SPI
USB

Ethernet



M0

ARM Cortex

ATSAMD

21G18

Cortex M0

48 MHz

14 I/O

12 PWM

6 analog

256 kB

32 kB

16 kB

DC: 5V
USB: 5V

UART

I2C

SPI

DAC



M0 Pro

ARM Cortex

ATSAMD

21G18

Cortex M0

48 MHz

14 I/O

12 PWM

6 analog

256 kB

32 kB

16 kB

DC: 5V
USB: 5V

UART

I2C

SPI

DAC

Debug

Genuino Zero

 Genuino101

Intel Curie

Intel Curie

Quark

ARC x86

14 I/O

4 PWM

6 analog

196 kB

24 kB

-

DC: 7-12V
USB: 5V

UART

I2C

SPI



Tian - WiFi

SAMD21G18

32-bit

Cortex-M0+

20 I/O
12 PWM

6 analog

256 kB
32 kB
DC: 5V
USB: 5V

UART

I2C

SPI

WiFi

Ethernet

Bluetooth



Yun - WiFi

ATmega

32u4

16 MHz

20 I/O
7 PWM

12 analog

32 kB
2,5 kB
1 kB
DC: 5V
USB: 5V

UART

I2C

SPI

WiFi

Ethernet



Yún - WiFi

PoE

ATmega

32u4

16 MHz

20 I/O
7 PWM

12 analog

32 kB
2,5 kB
1 kB

DC: 5V
USB: 5V

PoE: 36-57V

UART

I2C

SPI

WiFi


Yún - WiFi

Mini

ATmega

32u4

16 MHz

20 I/O
7 PWM

12 analog

32 kB
2,5 kB
1 kB

DC: 5V
USB: 5V

UART

I2C

SPI

WiFi

Mega 2560

ATmega

2560

16 MHz

54 I/O
15 PWM

16 analog

256 kB
8 kB
4 kB

DC: 7-12V
USB: 5V

UART

I2C

SPI

Genuino Mega

DFrobot Mega

Bluno Mega

Mega ADK

ATmega

2560

16 MHz

54 I/O
15 PWM

16 analog

256 kB
8 kB
4 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI



Due

ARM Cortex

AT91SAM

3X8E

84 MHz

54 I/O
12 PWM

12 analog

512 kB

96 kB

-

DC: 7-12V
USB: 5V
UART

I2C

SPI

USB

CAN
DMA



Micro

ATmega

32u4

16 MHz

20 I/O
7 PWM

12 analog

32 kB
2,5 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Dreamer

Pro Micro 5V

Pro Micro 3,3V

A-Star 32u4

Pro 328

5V/16MHz

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB
2 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI



Pro 328

3,3V/8MHz

ATmega

328

8 MHz

14 I/O

6 PWM

6 analog

32 kB
2 kB
1 kB
DC: 3,4-12V
USB: 5V
UART

I2C

SPI



Pro Mini 328

5V/16MHz

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB
2 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Metro Mini

Bluno Nano

DFrduino Nano

Pro Mini 328

3,3V/8MHz

ATmega

328

8 MHz

14 I/O

6 PWM

6 analog

32 kB
2 kB
1 kB
DC: 3,4-12V
USB: 5V
UART

I2C

SPI
