Złącze zasilające microUSB z multiplekserem FPF1320

Płytka ze złączem microUSB funkcjonująca jak multiplekser źródła zasilania. Układ FPF1320 pozwala wybrać, które z dwóch źródeł będzie podłączone do układu docelowego. Moduł pracuje z napięciami 1,5 - 5,5 V, pozwala na pobór do 1,5 A prądu.

Więcej szczegółów

PLL-02140

Dodano produkt do koszyka

Dostępny, wysyłka 24h!

Cena: 15,90 zł

Opis produktu: Złącze zasilające microUSB z multiplekserem FPF1320

Moduł pozwala na wybór źródła zasilania układu docelowego z podłączonych dwóch linii wejściowych. Zasilanie należy podłączyć do złącza microUSB lub wyprowadzeń goldpin VINA i VINB. Napięcie wyjściowe uzyskuje się z wyprowadzenia goldpin oznaczonego symbolem VOUT. Źródło może być przełączone w sposób automatyczny, gdy jedno zostanie odłączone załączy się drugie lub poprzez użytkownika za pomocą sygnału cyfrowego podawanego na pin SEL.

 Złącze zasilające microUSB z multiplekserem FPF1320 podłączone do płytki stykowej

Złącze zasilające microUSB z multiplekserem FPF1320 podłączone do płytki stykowej.

Układ sterowany jest jak tradycyjny multiplekser - za pomocą sygnałów cyfrowych. Umożliwia podłączenie napięcia z zakresu od 1,5 V do 5,5 V przy przepływie prądu do 1,5 A. Sterownik oparty jest na tranzystorach MOSFET, co pozwala uniknąć dużych spadków napięć. Posiada także zabezpieczenie przed prądem wstecznym.



multiplekser FPF1320

Zbliżenie na układ multipleksujący FPF1320 IC.



Zastosowany układ FPF1320 produkowany jest w małej, trudnej do samodzielnego lutowania obudowie BGA. Płytka umożliwia dostęp do jego wyprowadzeń poprzez tradycyjne złącza goldpin - raster 2,54 mm. Dzięki temu moduł można wpiąć bezpośrednio w płytkę stykową lub podłączyć za pomocą przewodów. Wymiary płytki to 12,7 x 20,3 mm.



Wyprowadzenia

Wyprowadzenia złącza zasilającego microUSB z multiplekserem FPF1320

Wyprowadzenia złącza zasilającego microUSB z multiplekserem FPF1320.


PINOpis
VINAWejście szyny zasilającej A. Umożliwia podłączenie napięcia z zakresu 1,5 V do 5,5 V.
VINBWejście szyny zasilającej B. Umożliwia podłączenie napięcia z zakresu 1,5 V do 5,5 V. Domyślnie połączone z linią zasilania złącza microUSB poprzez zworkę na płytce.
VBUSNapięcie 5 V ze złącza microUSB. Domyślnie połączone z szyną zasilania B (VINB) poprzez zworkę na płytce.
VOUTNapięcie wyjściowe.
GNDMasa układu. Wszystkie wyprowadzenia oznaczone tym symbolem są połączone (również z masą konektora microUSB).
SEL

Wejście wyboru źródła zasilania:

  • Stan niski (<0,65 V) powoduje połączenia wyjścia z szyną A (VINA).
  • Stan wysoki (>1,15 V) powoduje połączenia wyjścia z szyną B (VINB).

Na płytce znajdują się rezystory podciągające, co sprawia, że domyślnie wybrana jest szyna B (VINB).

EN

Wejście połączone ze stanem niski powoduje odłączenie wyjścia VOUT. Na płytce znajdują się rezystory podciągające, co sprawia, że domyślnie układ jest załączony.

D−
D+
ID

Wyprowadzenia interfejsu USB:

  • D+ i D- - linie różnicowe transmisji danych USB.
  • ID - pin identyfikacyjny.



Obsługa modułu

Napięcia wejściowe należy doprowadzić do wyprowadzeń szyny A (VINA) oraz B (VINB), która jest połączona ze złączem microUSB. Wybór, które ze źródeł znajdzie się na wyjściu odbywa się poprzez podanie stanu logicznego na wyprowadzenie SEL

  • stan niski (<0,65 V) powoduje połączenia wyjścia z szyną A (VINA),
  • stan wysoki (>1,15 V) powoduje połączenia wyjścia z szyną B (VINB).



Na płytce znajdują się połączone z wejściem VINB rezystory podciągające, co sprawia, że domyślnie wybrana jest szyna B (VINB). W przypadku, gdy na szynie B nie pojawi się napięcie moduł automatycznie przekaże na wyjście napięcia ze źródła A (VINA).



Pin EN umożliwia całkowite odłączenie wyprowadzenia wyjściowego VOUT. Podanie stanu niskiego na to wyprowadzenie powoduje, że na wyjściu nie będzie napięcia. Bez względu na to co zostanie podłączone do szyn A i B. Na płytce znajduje się rezystor podciągający (100 kΩ), co sprawia, że domyślnie układ jest załączony.



Układ można również podłączyć tak, aby napięcie przełączało się w sposób automatyczny:

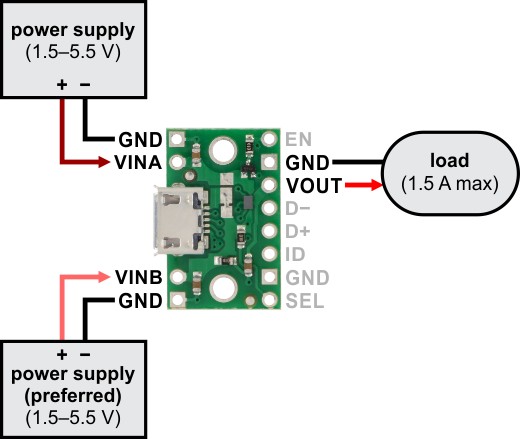

  • Bez przewodu USB

Przy podłączeniu, jak na powyższym rysunku, na wyjściu będzie napięcie z szyny B (VINB). Po odłączeniu zasilania z szyny B układ automatycznie przełączy się na zasilanie z szyny A (VINA).

  • Przewód USB jako źródło preferowane





Powyższy rysunek pokazuje podłączenie z konektorem USB. W tym przypadku preferowanym napięciem jest to z przewodu USB - połączone z szyną B (VINB) poprzez zworkę. Po jego odłączeniu układ przełączy się na szynę A.

  • Przewód USB jako źródło dodatkowe



W przypadku gdy preferowanym napięciem ma być to ze źródła zewnętrznego, a rezerwowym z przewodu USB układ należy podłączyć tak jak na rysunku powyżej. Należy pamiętać o zmianie zworki na płytce - połączenie konektora USB z szyną A.



  • Długość: 20,3 mm
  • Szerokość: 12,7 mm
  • Raster: 2.54 mm
  • Ilość pinów 4
  • Złącza - Typ: microUSB
  • Złącza - Rodzaj M/Ż żeńskie
  • Napięcie wyjścia od 1.5 V
  • Napięcie wyjścia do 5.0 V
  • Wydajność prąd 1.5 A
