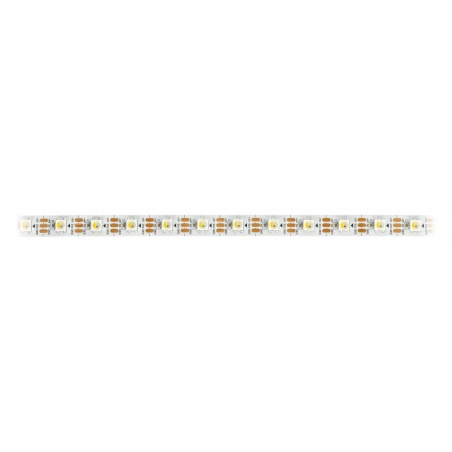

Pasek LED RGBW SK6812 - cyfrowy, adresowany - IP30 60 LED/m, 5V - 5m - biały

Indeks: DNG-18695 EAN: 5903351247450
BOTLAND B. DERKACZ SPÓŁKA JAWNA Opinie z ekomi-pl.com
Cyfrowy pasek LED RGBW pozwalający na indywidualne sterowanie każdą diodą. Został wyposażony w układ SK6812. Na jednym metrze paska znajduje się 60 diod LED. Diody mogą być dowolnie programowane, przyjmują kolor z 24-bitowej palety barw. Do zasilania łańcucha wykorzystywane jest napięcie 5 V, a pobór mocy wynosi 18 W na metr paska. Sterowanie odbywa się za pomocą jednego pinu mikrokontrolera podłączonego do paska. Odległość między poszczególnymi diodami wynosi ok. 17 mm.
249,00 zł
202,44 zł netto

Wysyłka 24h
30 dni na zwrot
Producent: BTF-LIGHTING

Opis produktu: Pasek LED RGBW SK6812 - cyfrowy, adresowany - IP30 60 LED/m, 5V - 5m - biały

Cyfrowy pasek LED RGBW pozwalający na indywidualne sterowanie każdą diodą. Został wyposażony w układ SK6812. Na jednym metrze paska znajduje się 60 diod LED. Diody mogą być dowolnie programowane, przyjmują kolor z 24-bitowej palety barw. Do zasilania łańcucha wykorzystywane jest napięcie 5 V, a pobór mocy wynosi 18 W na metr paska. Sterowanie odbywa się za pomocą jednego pinu mikrokontrolera podłączonego do paska. Odległość między poszczególnymi diodami wynosi ok. 17 mm.

Pasek LED można przycinać do dowolnej długości. Należy skracać go po każdej diodzie w oznaczonym miejscu.

Pasek LED można przycinać do dowolnej długości. Należy skracać go po każdej diodzie w oznaczonym miejscu.

Łączenie kilku łańcuchów

Łańcuchy LED mogą być łączone ze sobą w sposób szeregowy. Następny pasek powinien być podłączony ze złączem wyjściowym. Wyprowadzenia 5 V, GND oraz DOUT z DIN muszą być połączone. Przy wykorzystaniu 500 lub większej ilości diod pamięć RAM, jaką dysponuje Arduino UNO, może być niewystarczająca. W takiej sytuacji należy użyć kontrolera o większej pamięci RAM np. Arduino Mega lub minikomputera Raspberry Pi. Połączenie większej ilości diod jest związane również z większym poborem mocy.

Jak podłączyć pasek LED

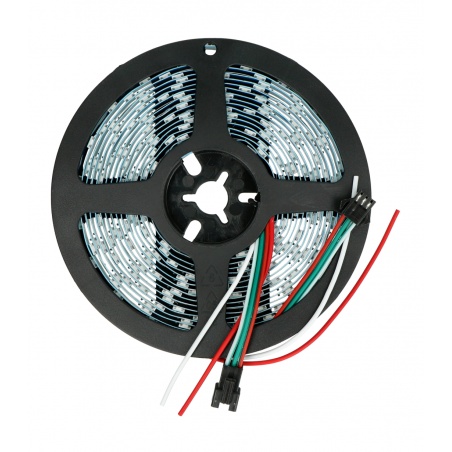

Pasek posiada 3-pinowy wtyk o następujących wyprowadzeniach:

  • GND (przewód biały) - masa modułu.
  • 5 V (przewód czerwony) - napięcie zasilania, dla jednego paska należy podłączyć źródło o wydajności prądowej co najmniej 1,8 A na każdy metr.
  • DAT (przewód zielony) - cyfrowy sygnał sterujący z mikrokontrolera.

Produkt kompatybilny z Arduino i Raspberry Pi

Schemat podłączenia paska.Schemat podłączenia paska.

Zagęszczenie wynosi 60 diod LED na metr paska.

Zagęszczenie wynosi 60 diod LED na metr paska.

Instalacja biblioteki Adafruit dla Arduino

  1. Pobierz bibliotekę z serwisu GitHub rozwijając zielony przycisk Code, a następnie wybierając opcję Download ZIP
  2. Rozpakuj pobrany plik ZIP (powinien ukazać się folder zawierający pliki: Adafruit_NeoPixel.cpp, Adafruit_NeoPixel.h oraz inne podfoldery)
  3. Zmień nazwę głównego folderu na: Adafruit_NeoPixel
  4. Przenieś cały folder do katalogu z bibliotekami Arduino
  5. Uruchom ponownie środowisko Arduino, biblioteka pojawi się w Menu: Plik -> Przykłady

Pierwsze uruchomienie - przykład simple

  • Uruchom program testowy wybierając w środowisku Arduino:
    • Plik -> Przykłady -> Adafruit_Neopixel -> simple
  • Wybierz pin, z którego będą  kontrolowane diody. Domyślnie jest to pin 6:
    • Linia 11 #define PIN 6
  • Wybierz ilość pikseli jaka ma być kontrolowana. Domyślnie jest to 16:
    • Linia 14 #define NUMPIXELS 16
  • Wgraj program do Arduino. Piksele powinny załączać się po kolei do ilości, która została podana w linii 14.
  • Jeśli chcesz zmienić kolor świecenia podaj inne wartości w funkcji:
    • Linia 40  pixels.setPixelColor(i, pixels.Color(0,150,0))
      W  nawiasie podane są składowe RGB, maksymalna wartość każdej z nich to 255
  • Zmiana szybkości zapalania poszczególnych pixeli jest możliwa poprzez edycję wartości:
    • Linia 21  int delayval = 500;

Specyfikacja paska LED

  • Napięcie zasilania: 5 V
  • Moc: 90 W
  • Pobór prądu: 3,6 A/m
  • Adresowany piksel: 1 dioda RGBW
  • Stopień ochrony: IP30
  • Kolor PCB: biały
  • Długość łańcucha: 5 m

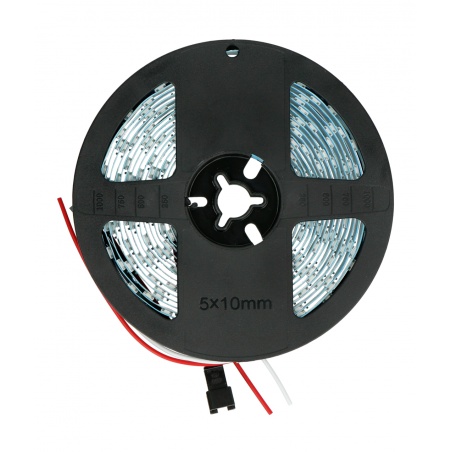

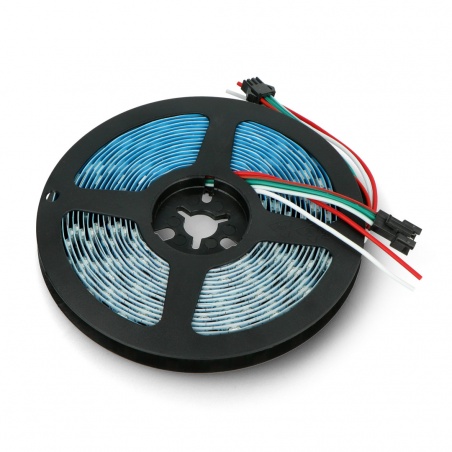

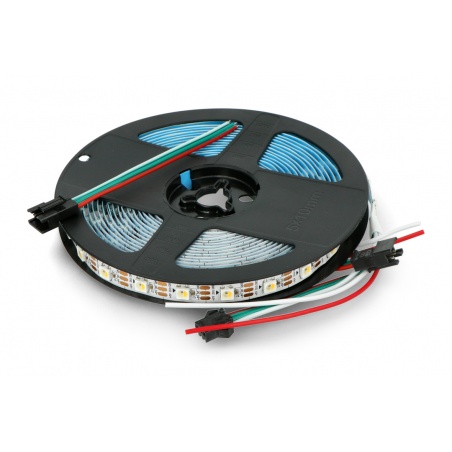

Pasek nawinięto na wykonaną z tworzywa sztucznego rolkę, która ułatwia transport i przechowywanie paska.

Produkt został nawinięty na rolkę, która ułatwia transport i przechowywanie.

Długość przewodu 5.0 m
Napięcie zasil. od 5.0 V
Napięcie zasil. do 5.0 V
Moc nominalna 90 W
Klasa szczelności IP30
LED barwa RGBW
LED rodzaj SK6812
LED cyfrowe Tak

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy do godziny 12:00 oznacza wysyłkę towaru jeszcze tego samego dnia!

Czas realizacji płatności uzależniony jest od godzin sesji ELIXIR banków nadawcy i odbiorcy przelewu (więcej informacji na ten temat np. na stronie https://www.kiedy-przelew.pl/).

Darmowa wysyłka w Polsce już od 300 zł

Jeśli kwota do zapłaty za produkty przekroczy 300 zł dostawa gratis! Dotyczy zamówień opłaconych przed wysyłką. Zamówienia pobraniowe wysyłamy gratis od 500 zł.

Wysyłka na terenie Polski

Card image cap
Poczta Polska
  • Termin dostawy: 1-3 dni
  • Płatność z góry: od 9,90 zł
  • Płatność przy odbiorze: 17,90 zł
  • Ubezpieczenie: 1000 zł
Card image cap
Kurier GLS
  • Termin dostawy: 24h
  • Płatność z góry: od 14,90 zł
  • Płatność przy odbiorze: 22,90 zł
  • Ubezpieczenie: 6000 zł
Card image cap
Inpost Paczkomaty 24/7
  • Termin dostawy: 1-3 dni
  • Płatność z góry: od 12,90 zł
  • Ponad 11 000 Paczkomatów
  • Ubezpieczenie: 200 zł
Card image cap
Inpost Kurier
  • Termin dostawy: 24h
  • Płatność z góry: od 16,90 zł
  • Ubezpieczenie: do 100 000 zł
  • Dostawa pod wskazany adres

Wysyłka za granicę

Kurier GLS - strefa 1

Austria, Belgia, Chrowacja, Czechy, Dania, Niemcy, Holandia, Słowacja

  • Termin dostawy: 2-4 dni
  • Płatność z góry: 35 zł
Kurier GLS - strefa 2

Bułgaria, Estonia, Francja, Litwa, Luksemburg,  Łotwa, Portugalia, Rumunia, San Marino, Słowenia, Węgry, Włochy

  • Termin dostawy: 2-5 dni
  • Płatność z góry: 50 zł
Kurier GLS - strefa 3

Finlandia, Grecja, Hiszpania, Irlandia, Liechtenstein, Szwecja

  • Termin dostawy: 2-7 dni
  • Płatność z góry: 80 zł

Formy płatności

Card image cap
PayU
  • Płatność natychmiastowa. Twoja wpłata trafi na nasze kontro w ciągu kilku minut.

    W tym:
Card image cap
Przelewy24
  • Szybki przelew internetowy. Twoją wpłatę otrzymamy w ciągu kilku minut.

    W tym:
Card image cap
Przelew tradycyjny
  • Po złożeniu zamówienia otrzymasz od nas numer konta bankowego do dokonania przelewu.

    W zależności od banku Twoja wpłata dotrze do nas w ciągu 1-2 dni roboczych.
Card image cap
Pobranie
  • Za zakupy zapłacisz bezpośrednio przy odbiorze paczki. Pamiętaj o przygotowaniu odliczonej kwoty.

    Maksymalna wartość zamówienia płatnego za pobraniem to 6 000 zł.

Jako pierwszy zadaj pytanie dotyczące tego produktu!


Dobór zasilacza do paska LED

Producenci pasków i łańcuchów LED podają moc w jednostce watów na każdy metr łańcucha. W związku z tym, aby obliczyć całkowite zapotrzebowanie na moc należy pomnożyć tę wartość razy długość łańcucha, przykładowo:

  • Pasek LED 4,8 W / 12 V - 5 m
  • czyli całkowita moc jest równa 4,8 W/m * 5 m = 24 W
  • przy założeniu, że pasek zasilany jest napięciem  12 V, potrzebuje on prądu: 24 W / 12 V = 2 A

W takim wypadku należy dobrać zasilacz o parametrach:

  • Napięcie wyjściowe 12 V
  • Moc wyjściowa: co najmniej 24 W, dla bezpieczeństwa warto przyjąć zapas i wybrać zasilacz od 30 W
  • Producenci zasilaczy czasem nie podają mocy wyjściowej, tylko wydajność prądową. W takim układzie należy wybrać zasilacz o wydajności co najmniej 2 A, warto przyjąć zapas 2,5 A. Można również w prosty sposób przeliczyć wydajność prądową na moc mnożąc prąd razy napięcie zasilania, przykładowo: 12 V * 2,5 A = 30 W
