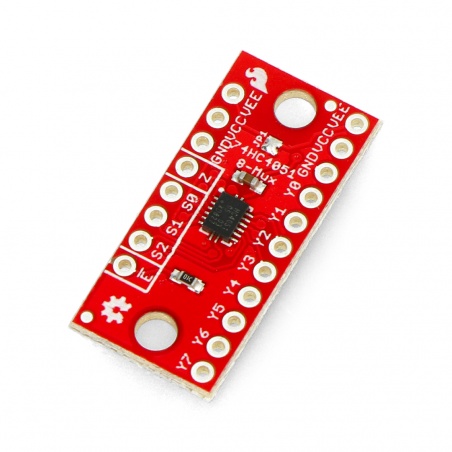

Moduł z multiplekserem analogowo-cyfrowym 74HC4051 - SparkFun BOB-13906

Indeks: SPF-07192 EAN: 5904422309978
BOTLAND B. DERKACZ SPÓŁKA JAWNA Opinie z ekomi-pl.com

Moduł z 8-kanałowym multiplekserem CD74HC4051, pozwala na podłączenie aż 8 sygnałów do jednego wyprowadzenia analogowego. Układ może funkcjonować jako demultiplekser oraz pracować z sygnałami cyfrowymi.

11,00 zł
8,94 zł netto

Dostępny, wysyłka 24h!
(Sprawdź dostępność)
Wysyłka 24h
30 dni na zwrot
Producent: SparkFun
Kompatybilny z: Arduino

Opis

Moduł z 8-kanałowym multiplekserem CD74HC4051, pozwala na podłączenie aż 8 sygnałów do jednego wyprowadzenia analogowego. Układ może funkcjonować jako demultiplekser oraz pracować z sygnałami cyfrowymi. Oznacza to, że z jednego pinu można wyprowadzić 8 sygnałów lub do jednego pinu można podłączyć 8 czujników. Moduł zasilany jest napięciem od 2 V do 10 V.



Specyfikacja

  • Napięcie zasilania: od 2 V do 10 V
  • 8 kanałów kontrolowanych przez 3 wejścia (wybór binarny)
  • Wsparcie dwubiegunowego zasilania (np.  +/- 5 V)
  • Opcjonalne wejście Enable
  • Zestaw nie zawiera listwy goldpin, można ją nabyć osobno i samodzielnie przylutować.

Wyprowadzeniami są pola lutownicze, umożliwiające wlutowanie złącz goldpin (raster 2,54 mm). Dzięki nim możliwie jest połączenie układu z płytką stykową lub modułem głównym (np. STM32Discovery czy Arduino) za pomocą przewodów

Podłączenie

Układ multipleksera/demultipleksera działa jak przełącznik. Kieruje sygnał ze wspólnego wyprowadzenia oznaczonego jako Z do jednego z 8 kanałów (Y0-Y7). Może funkcjonować także w odwrotnym kierunku, czyli przekazywać sygnał z jednego z 8 kanałów na wyjście wspólne. Moduł pracuje poprawnie zarówno dla sygnałów cyfrowych jak i analogowych - wartość napięcia nie może przekraczać zasilania (VCC).

Aby sterować multiplekserem należy podłączyć cyfrowe wyprowadzenia S0 - S3 i podać odpowiedni adres binarny. Szczegóły w dokumentacji.

Moduł pracuje także z sygnałami cyfrowymi. Oznacza to, że można go używać do przełączania interfejsów komunikacyjnych. Przykładowo, podłączając jedno wyprowadzenie szeregowe TX można komunikować się z 8 odbiornikami RX. Podobnie z magistralą I2C, SPI i innymi.
