Opis produktu: Moduł ładowania bezprzewodowego - 5 V / 2 A - DFRobot DFR0712
Moduł zasilający wyprodukowany przez DFRobot, który wykorzystuje technologię bezprzewodowego ładowania opartą na rezonansie sprzężonym magnetycznie. Moduł ma dość prosty obwód i zawiera układ zasilacza bezprzewodowego o wysokim natężeniu prądu. Napięcie wejściowe, które należy doprowadzić do modułu nadawczego wynosi 12 V, a odbiornik generuje napięcie wyjściowe o parametrach 5 V / 2 A. Takie wartości mają zastosowanie w niewielkich elementach elektronicznych. Moduł może być wykorzystywany przy zasilaniu bezprzewodowym DIY, do zasilania telefonów (obsługujących technologię ładowania indukcyjnego), urządzeń przenośnych czy czujników pracujących z napięciem 5 V.
W ofercie naszego sklepu znajdziesz także inne moduły zasilające.

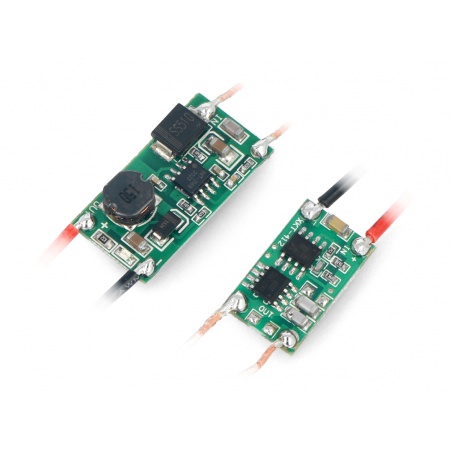

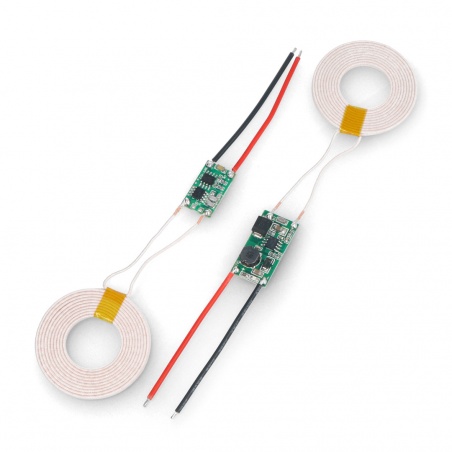

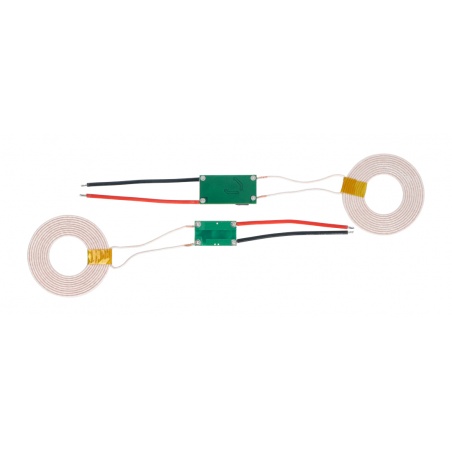

Moduł ładowania bezprzewodowego wyprodukowany przez DFRobot.

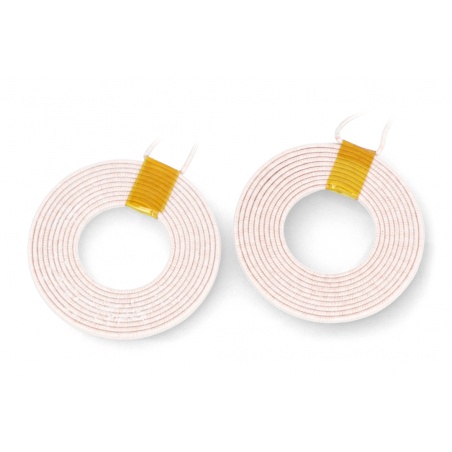

Grubość cewki nadawczej oraz cewki odbiorczej jest równa 2,3 mm, a ich średnica wynosi 43 mm.
Ładowanie bezprzewodowe
Moduł od DFRobot wykorzystuje pole elektromagnetyczne do przekazywania energii między dwoma obiektami w zasięgu od 3 mm do 6 mm. Urządzenie potrafi ładować akumulator również przez materiał taki jak np. papier, plastik, w który może zostać zabudowane. Sprawność transmisji może sięgać nawet 90%. Ponadto pole magnetyczne, które wykorzystuje moduł, ma zbliżone właściwości do pola ziemskiego, dlatego też nie będzie miało ono wpływu na organizm ludzki ani inne urządzenia znajdujące się w pobliżu.
Zawartość zestawu
- Moduł nadajnika - 1 szt.
- Moduł odbiornika - 1 szt.
Specyfikacja techniczna
- Napięcie wejściowe: 12 V
- Maksymalne napięcie wyjściowe: 5 V
- Maksymalny prąd wyjściowy: 2 A
- Optymalna odległość odbioru: od 3 mm do 6 mm
- Wyprowadzenia: przewody ze zdjętą izolacją
- Podłączenie przewodów:
- przewód czerwony - zasilanie
- przewód czarny - masa
- Wymiary cewki nadawczej:
- średnica zewnętrzna 43 (± 2) mm
- grubość: 2,3 mm
- Wymiary cewki odbiorczej:
- średnica zewnętrzna 43 (± 2) mm
- grubość: 2,3 mm
- Wymiary modułu nadajnika: 18 x 8,5 x 15 mm
- Wymiary modułu odbiornika: 10 x 25 x 3 mm

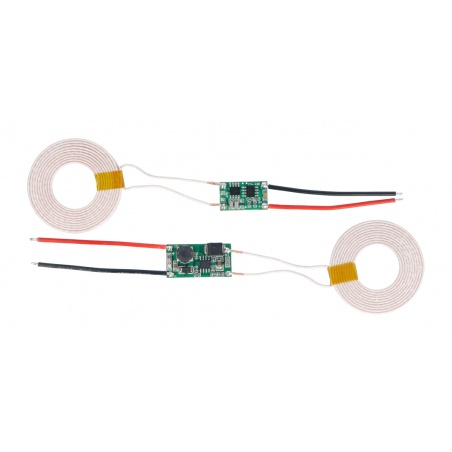

Wyprowadzeniami nadajnika i odbiornika są przewody ze zdjętą izolacją, do których podłączyć należy zasilanie.
